Bode Analyzer について

Bode Analyzer は、コンパクトなUSB制御タイプのインピーダンス&ベクトルネットワークアナライザで、1 Hz ～ 50 MHz / 450 MHzの広い周波数範囲で測定できます。本製品は任意の周波数で正弦波を作成して、2つの電圧を測定します。
2つの電圧の振幅と位相からインピーダンス、透過、反射、アドミタンスなどを計算して表示できます。
本製品にはWindows 10、11 用PCリモートソフト「Bode Analyzer Suite(BAS)」が付属し、測定結果の表示や保存ができます (CSVまたはExcelに対応)。

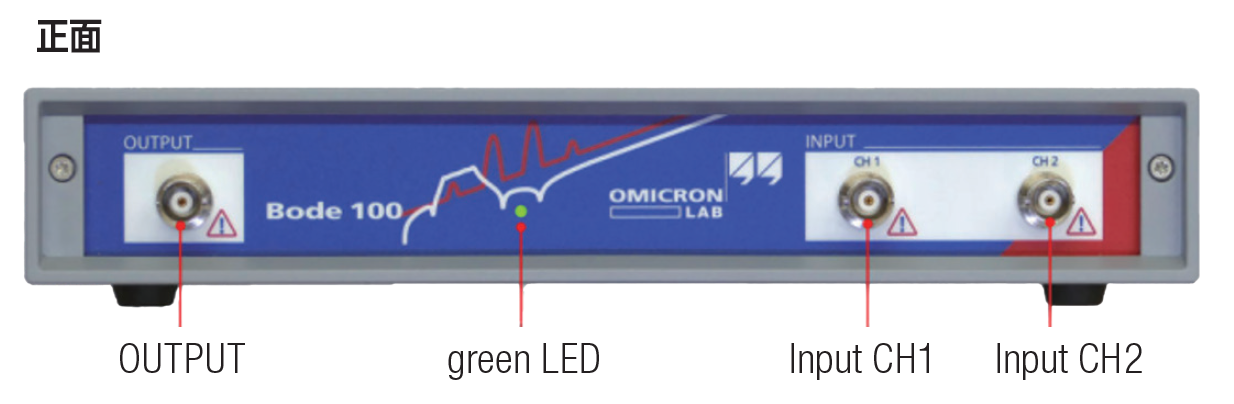

※画像はBode 100 です。

機能

透過/反射測定

・ケーブル・フィルタ・アンプ・アンテナなどの透過(ゲイン)と反射(インピーダンス)を
　測定できます。
・特性インピーダンス50 Ωにて、インピーダンスからSパラメータS21およびS11を
　測定できます。(インピーダンス測定範囲：500 mΩ ～ 10 kΩ)

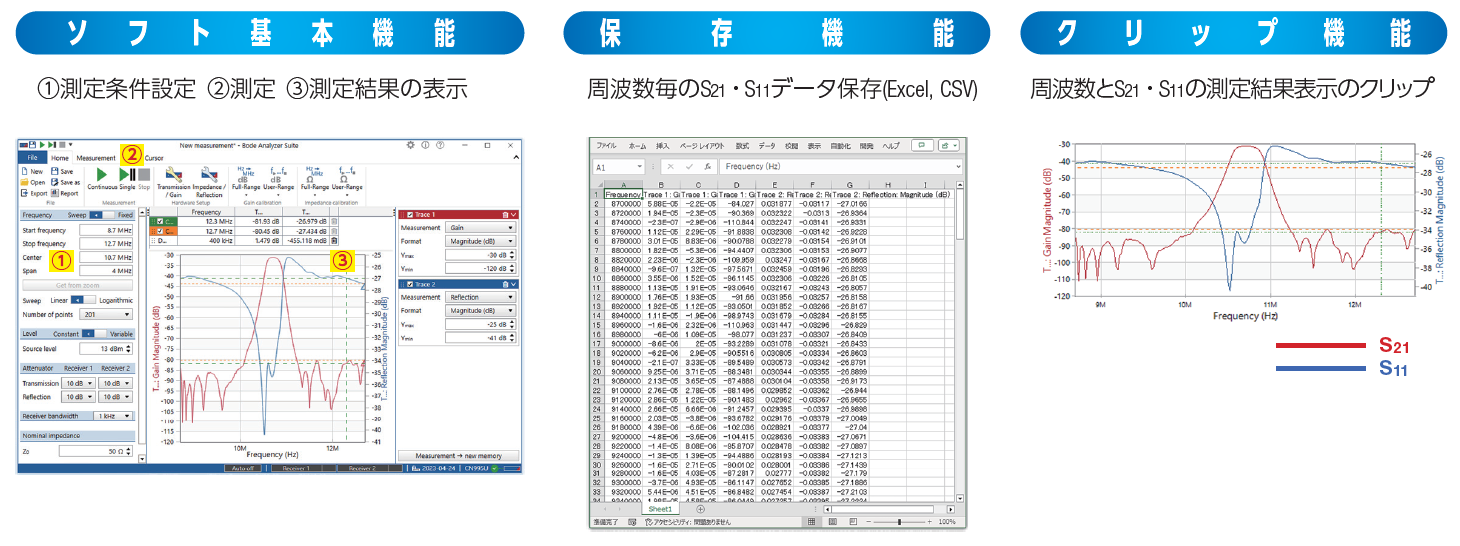

・付属ソフトで測定し、測定結果の表示やCSVまたはExcelへの保存ができます。
　また、測定結果表示をクリップしてWordなどに貼り付けることができます。

　
　 　　

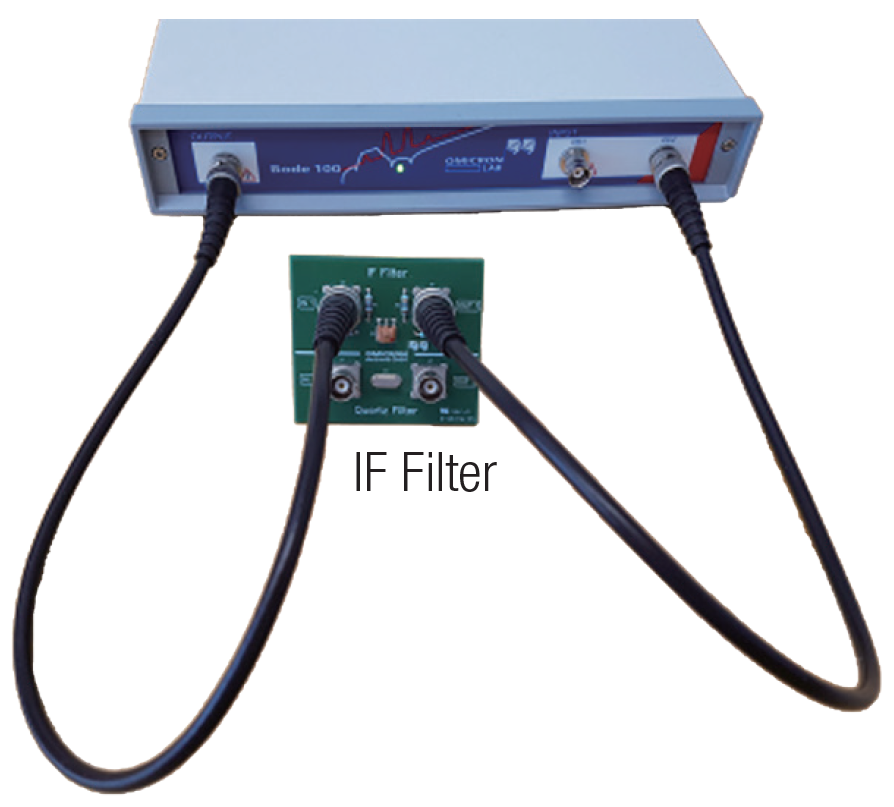

測定図 (S21,S11)

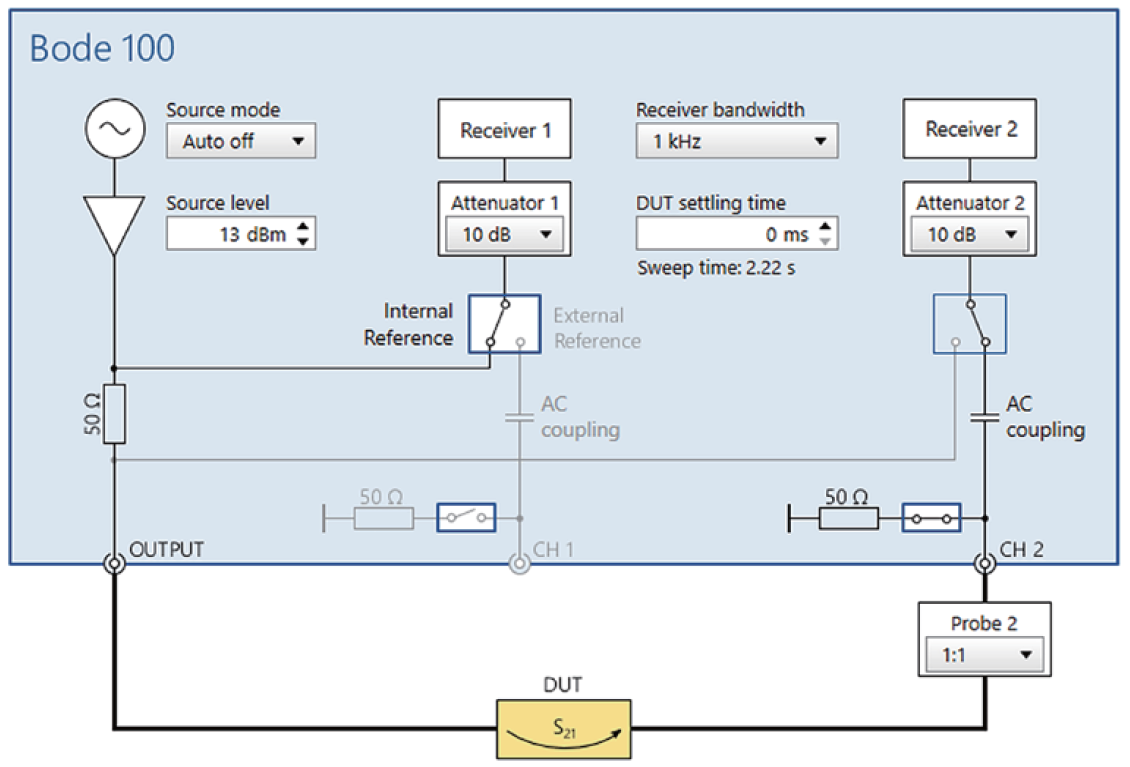

S21測定概略図

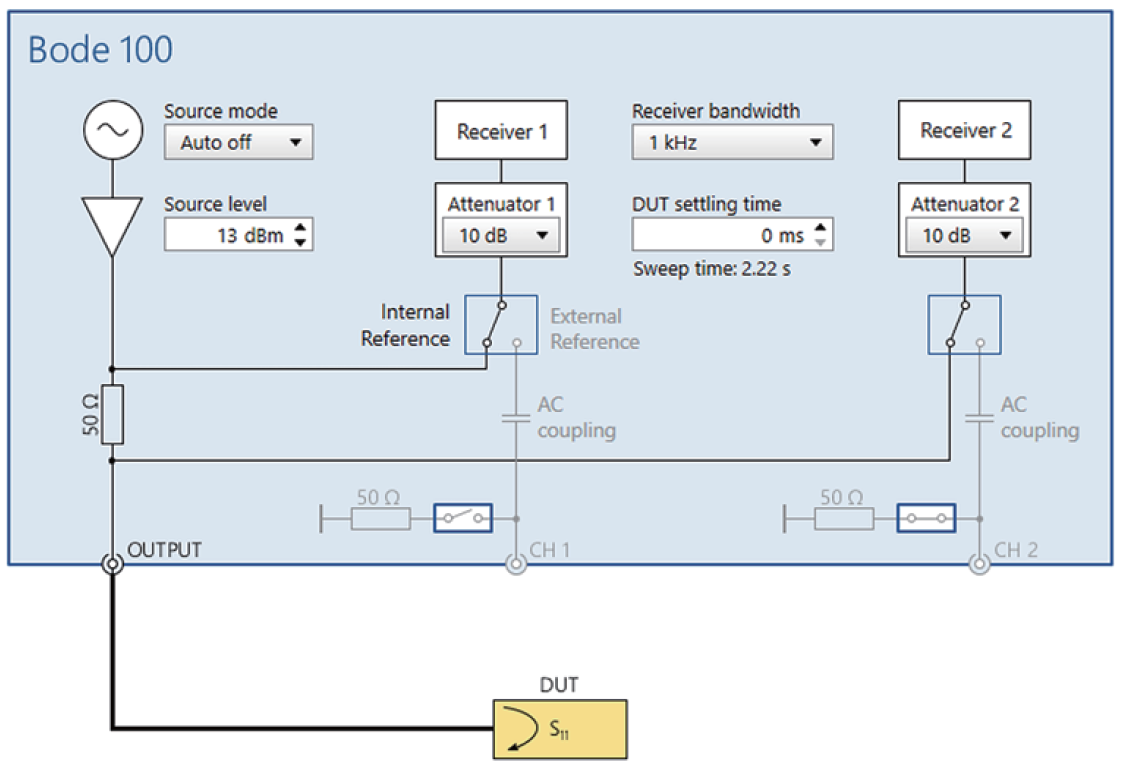

S11測定概略図





共振周波数測定

ピエゾ素子・水晶振動子などの共振周波数が測定できます。
また、フィルタの反射曲線をスミスチャート表示できます。

　
　
　

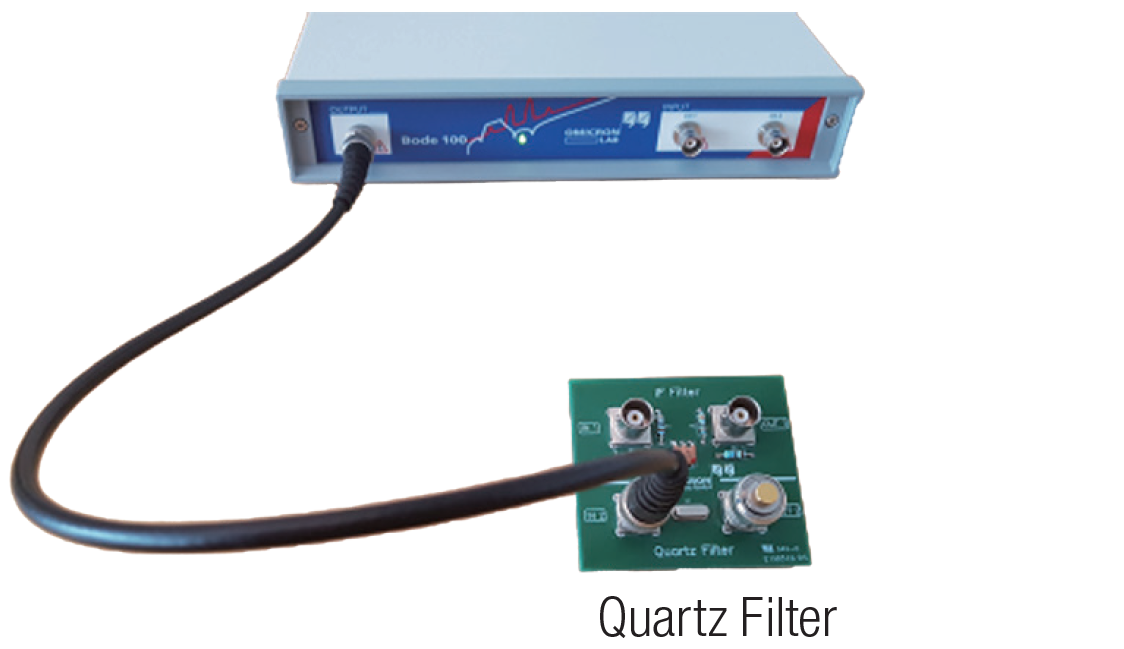

測定図 (S21,S11)

　
　
  

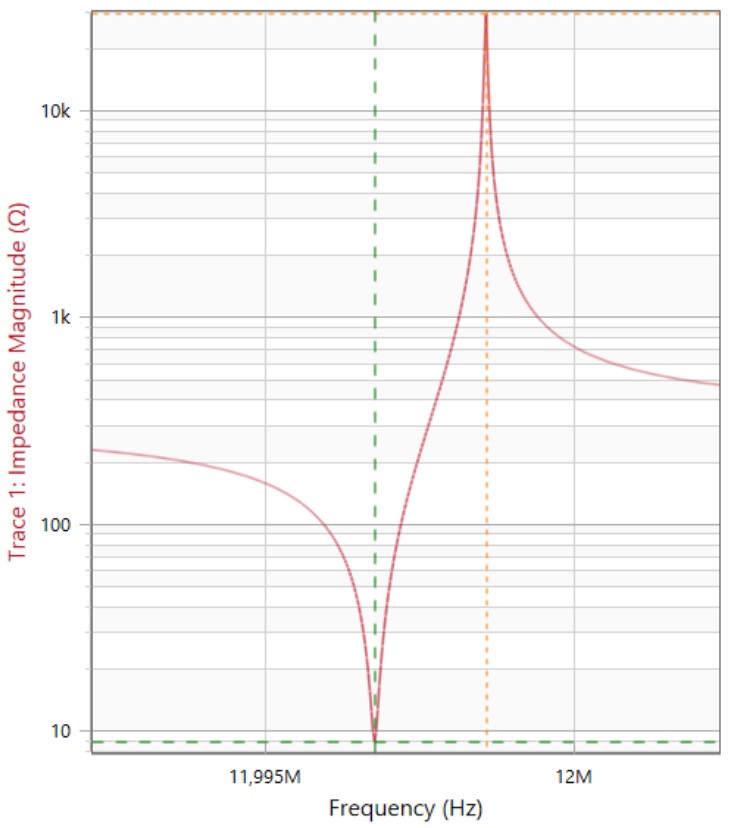

インピーダンス-周波数

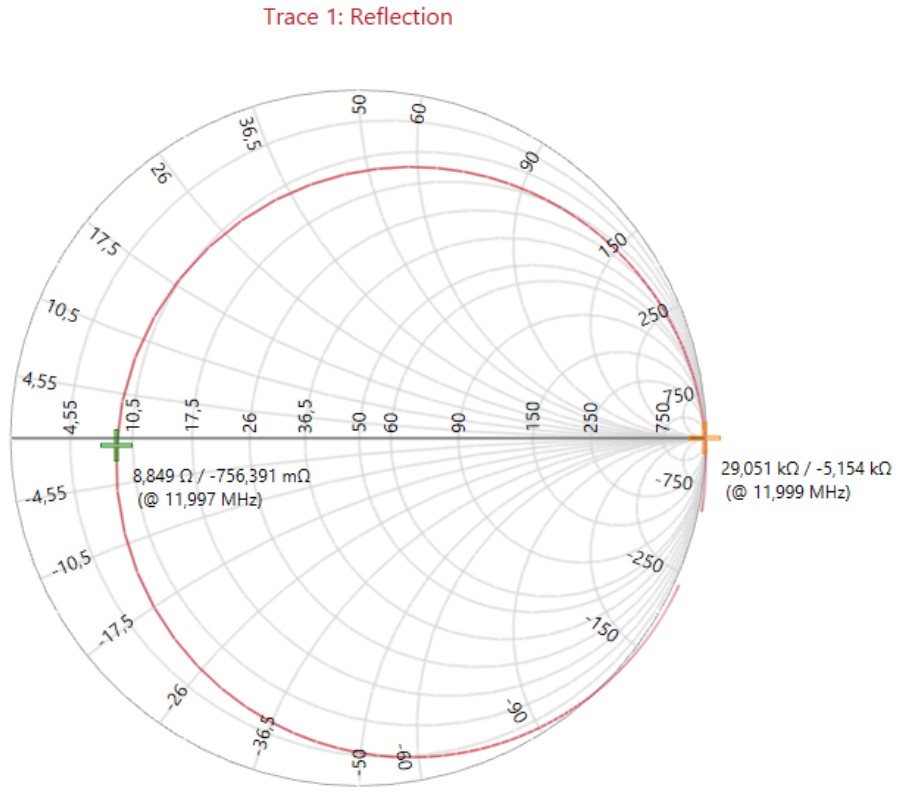

スミスチャート




ゲイン/フェーズ測定

フィルタやアンプなどのゲインとフェーズ測定ができます。
内部信号発生器からの出力電圧をDUTの入力並びにリファレンスとしてCH1に入力し、
DUTからの出力電圧をCH2に入力します。ゲインは、GAIN=CH2/CH1で測定します。
また、CH1に対するCH2のフェーズを測定します。

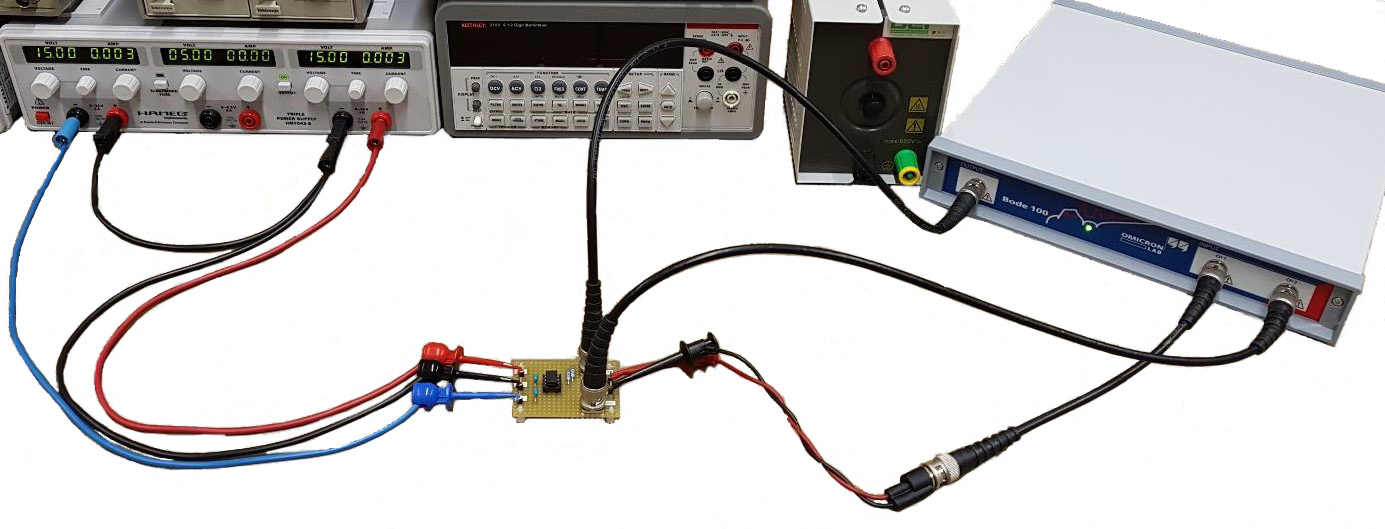

測定図

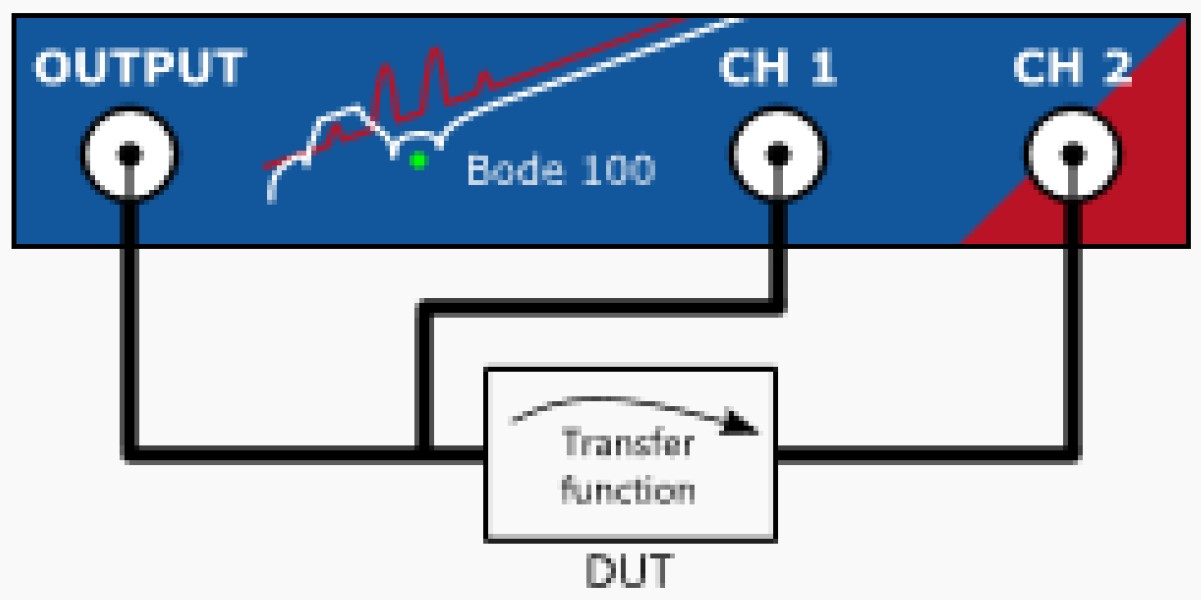

　　　　　　ゲイン/フェーズ測定概略図

　
　 　　

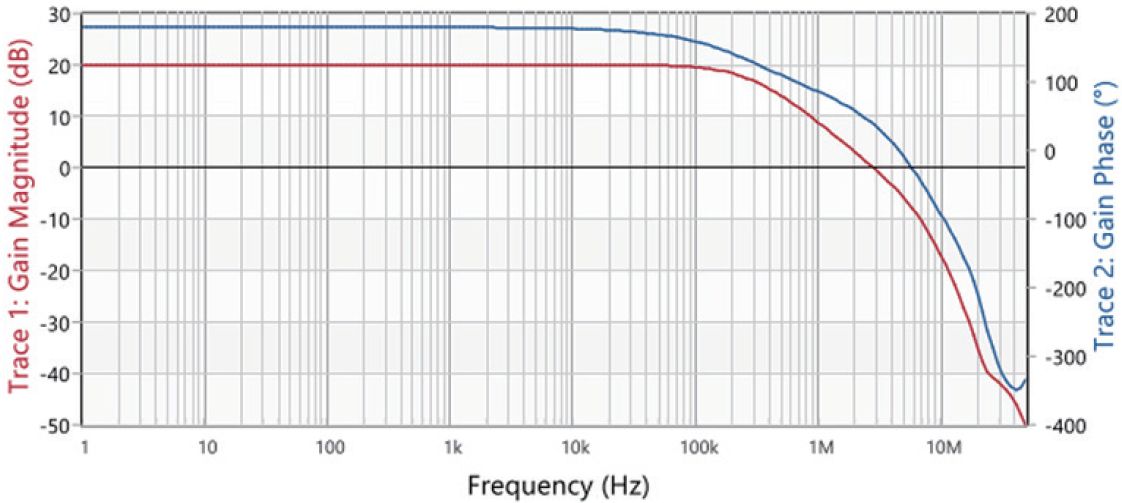

ゲイン/フェーズ-周波数

　



インピーダンス測定

L・C・R・リード型電子部品・チップ型部品などについて、
オプションのインピーダンス フィクスチャを用いることでインピーダンスを測定できます。
(インピーダンス測定範囲：20 mΩ ～ 600 kΩ)(2 端子法)

　
　 　　

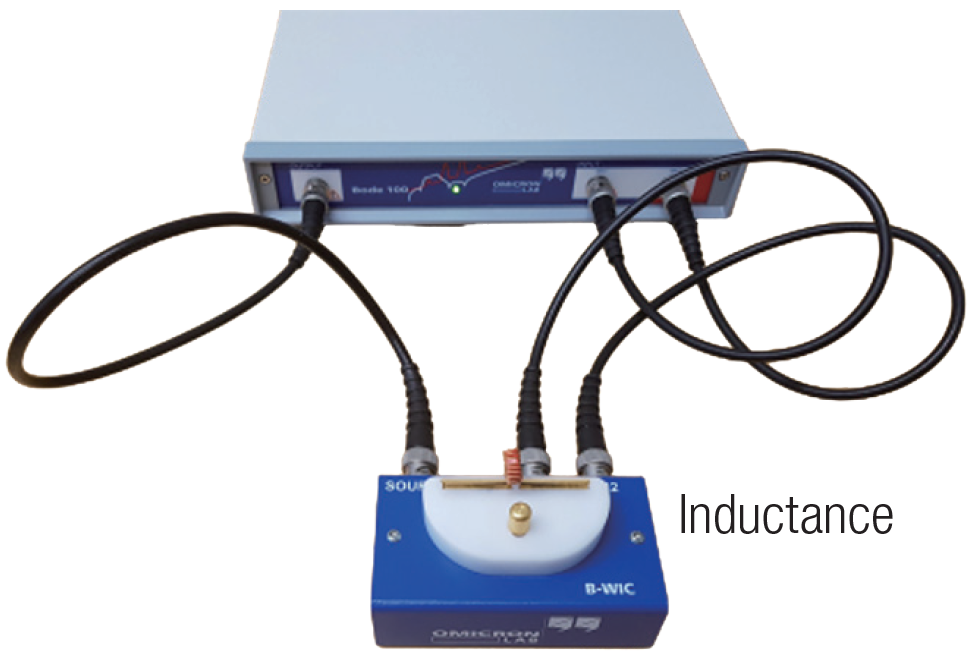

測定図

　

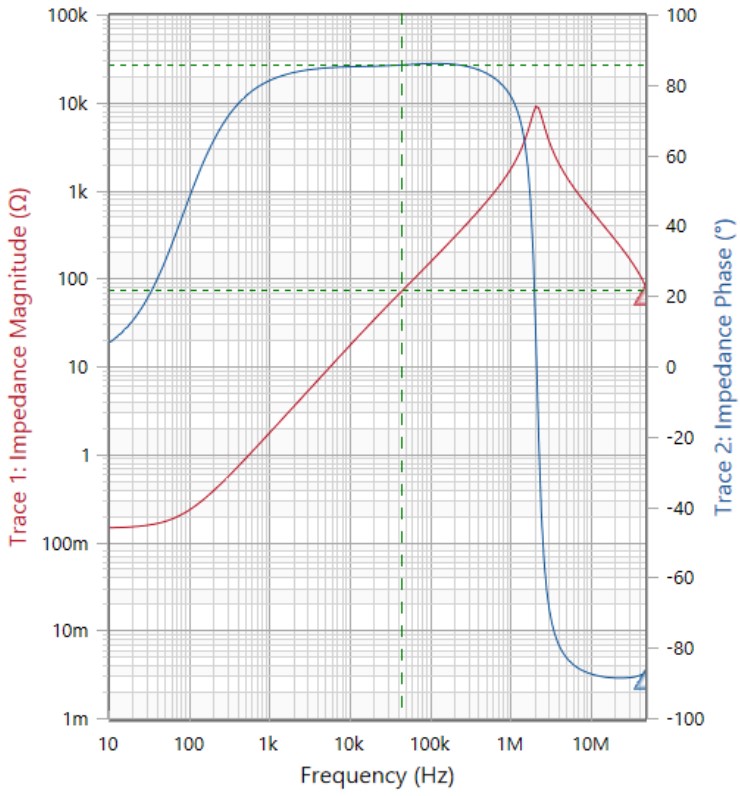

Z･θ-周波数

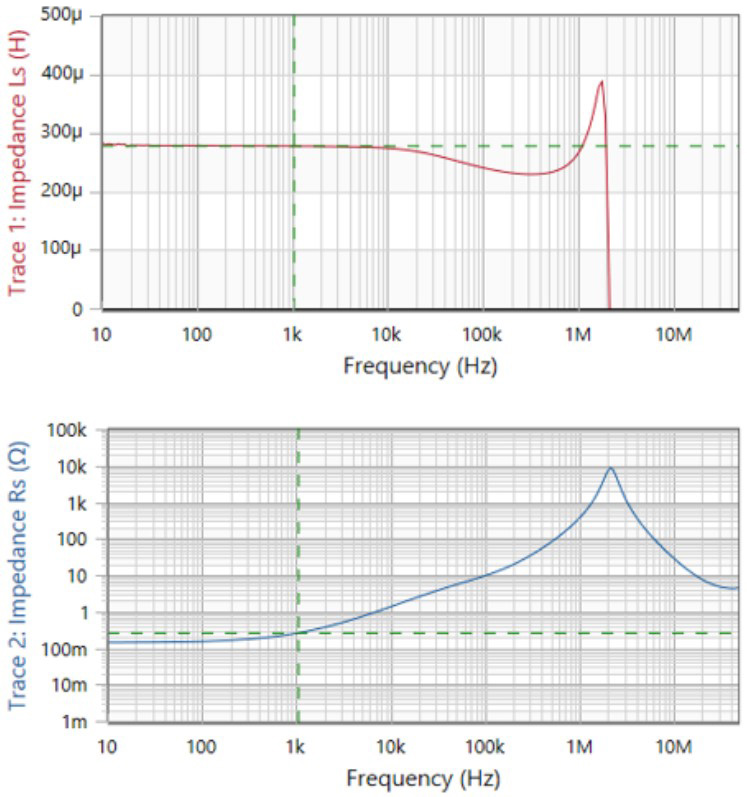

Ls･Rs-周波数

 

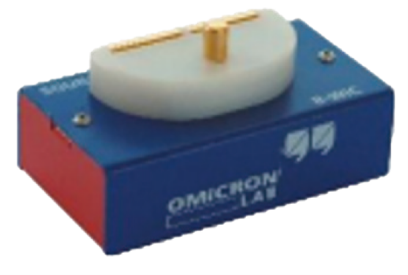

B-WIC
リードタイプのインピーダンス フィクスチャ

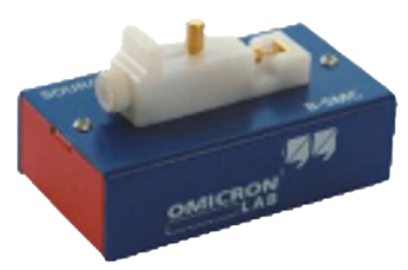

B-SMC
チップタイプのインピーダンス フィクスチャ



Bode 100 / 500　仕様

■ 絶対最大定格

項目 Bode 500 Bode 100
DC電源入力 DC供給電圧 +26V +28V
最大DC供給逆電圧 -26V -28V
CH1,CH2 入力端子
(入力インピーダンス:High Z選択時)		 最大DC入力信号 -60V～+60V -50V～+50V
最大AC入力信号 40Vrms (1Hz～1MHz)
15Vrms (2MHz～5MHz)
10Vrms (5MHz～10MHz)
7Vrms (10Mhz～50MHz)		 50Vrms (1Hz～1MHz)
30Vrms (1MHz～2MHz)
15Vrms (2MHz～5MHz)
10Vrms (5MHz～10MHz)
7Vrms (10Mhz～50MHz)
CH1,CH2 入力端子
(入力インピーダンス:50Ω選択時)		 最大入力電力 1W
最大入力電圧 7Vrms
出力端子 最大逆電力 0.5W
最大逆電圧 5Vrms

■ 出力(内部発振器)仕様

項目 Bode 500 Bode 100
出力波形 正弦波
周波数 1Hz ～ 450MHz 1Hz ～ 50MHz
出力電圧 -50dBm ～ +16dBm
2mVpp ～ 4Vpp (50Ω 負荷時)
4mVpp ～ 8Vpp (ハイインピーダンス 負荷時)		 -30dBm ～ +13dBm
7mVrms ～ 1Vrms (50Ω 負荷時)
14mVrms ～ 2Vrms (ハイインピーダンス 負荷時)
出力インピーダンス 50Ω
端子 N BNC

■ 入力仕様 (CH1,CH2)

項目 Bode 500 Bode 100
周波数 1Hz ～ 450MHz 1Hz ～ 50MHz
AC測定レンジ
(フルスケール)		 1Vrms (入力アッテネータ:0dB)
10Vrms (入力アッテネータ:20dB)		 100mVrms (入力アッテネータ:0dB)
316mVrms (入力アッテネータ:10dB)
1Vrms (入力アッテネータ:20dB)
3.16Vrms (入力アッテネータ:30dB)
10Vrms (入力アッテネータ:40dB)
入力インピーダンス
(ソフトウェアで選択)		 50Ω または 1MΩ ±0.5% // 25pF (ACカップリング, 1MHz) 50Ω または 1MΩ ±0.5% // 40～55pF (ACカップリング)
端子 N BNC
入力アッテネータ
(ソフトウェアで選択)		 0dB、20dB 0dB、10dB、20dB、30dB、40dB
受信帯域幅
(ソフトウェアで選択)		 1Hz、3Hz、10Hz、30Hz、100Hz、300Hz、1kHz、3kHz、5kHz、10kHz、15kHz 1Hz、3Hz、10Hz、30Hz、100Hz、300Hz、1kHz、3kHz、5kHz
ダイナミックレンジ ＞ >120dB (受信帯域幅：10Hz の時) ＞ >100dB (受信帯域幅：10Hz の時)
ゲイン誤差 - ＜ 0.1dB (校正時)
位相誤差 - ＜ 0.5° (校正時)

■ PCインタフェース

項目 Bode 500 Bode 100
ユニバーサル・シリアル・パス USB 2.0 以降
端子 USB タイプ C ソケット、
RJ-45イーサネット		 USB タイプ B ソケット

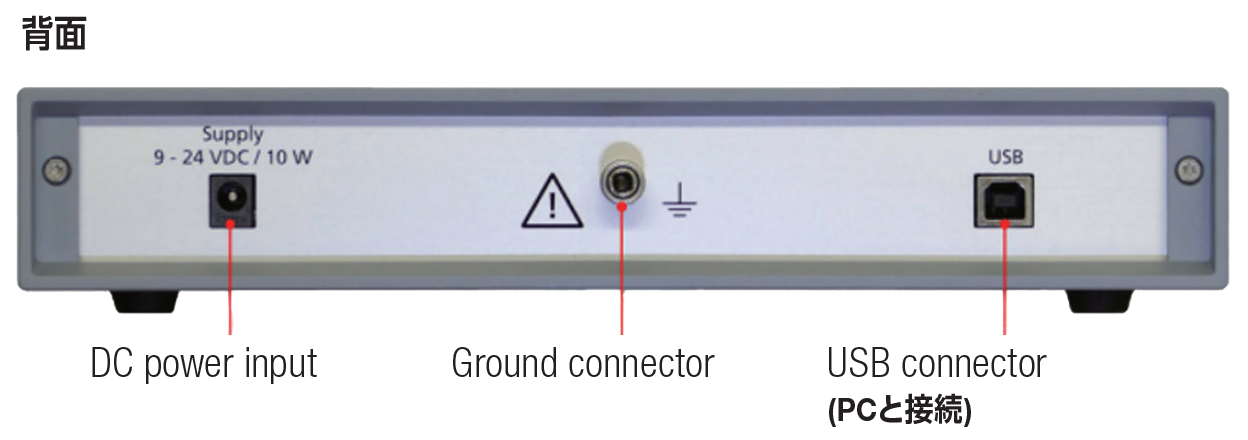

■ DC電源

項目 Bode 500 Bode 100
供給電圧範囲 +9V ～ +24V
最大消費電力 24W 10W
USB-PD給電 20V@1.75Aまたは15V@1.75A 非対応
PoE給電 PoE+ class4 非対応
ACアダプタ入力端子 同軸電源ソケット (2.5mm / 5.5mm)
※本体付属のACアダプタをご使用ください

■ 環境条件

項目 Bode 500 Bode 100
保存温度 -35℃ ～ +60℃
動作温度 +5℃ ～ +40℃
仕様温度 +23℃ ±5℃
保存湿度 20% ～ 90% (結露なきこと)
動作湿度 20% ～ 80% (結露なきこと)

■ 外形・質量

項目 Bode 500 Bode 100
外形 (W × H × D)　※コネクタ除く 約 26cm × 5cm × 27.5cm 約 26cm × 5cm × 27cm
重量 2.2kg 1.9kg

■ 標準付属品

項目 Bode 500 Bode 100
標準付属品 ・Bode Analyzer Suite インストーラ (DVD)
・クイックスタートガイド
・ACアダプタ
・USBケーブル
・Test objects
・N-BNCケーブル(3本)
・N-Nケーブル(2本)
・N-BNCアダプタ(2個)
・BNCアダプタ(T)
・Nアダプタ(Straight, Short, Load50Ω)		 ・Bode Analyzer Suite インストーラ (DVD)
・クイックスタートガイド
・ACアダプタ
・USBケーブル
・Test objects
・BNCケーブル(4本)
・BNCアダプタ(Straight、T、Short、Load50Ω)

■ PCのシステム要件

項目 仕様
プロセッサ Intel Core-i Dual-Core (または同等のもの)
メモリ (RAM) 2GB 必要　　4GB 推奨
グラフィック解像度 Super VGA (1024 × 768) 以上の解像度を推奨
グラフィックカード Direct2D をサポートする Direct X 11 対応カード
USB インタフェース USB 2.0 以降
オペレーティングシステム Microsoft Windows 10 Pro , 11
ソフト Bode 100 Revision 2 には Bode Analyzer Suite 3.00 以降が必要です
Bode 500 には Bode Analyzer Suite 3.50 以降が必要です

※インピーダンスの確度確認は、値の明確な抵抗等と比較して行ってください。
