ケーブル
| BB-120CA
※在庫なくなり次第 販売終了予定 |

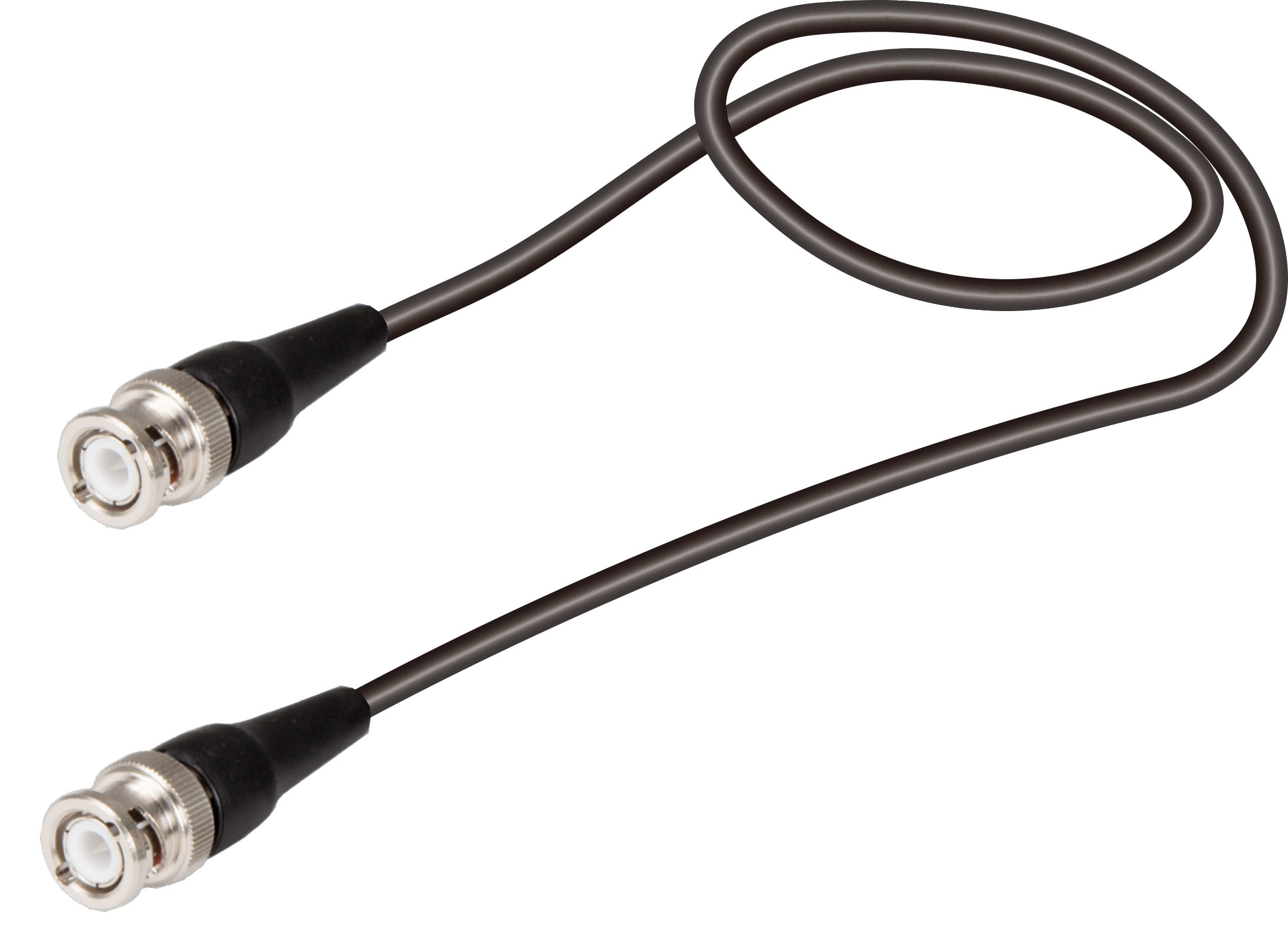

同軸ケーブル BNC-BNC 120cm |
 |
| BB-150CA | 同軸ケーブル BNC-BNC 150cm |
|

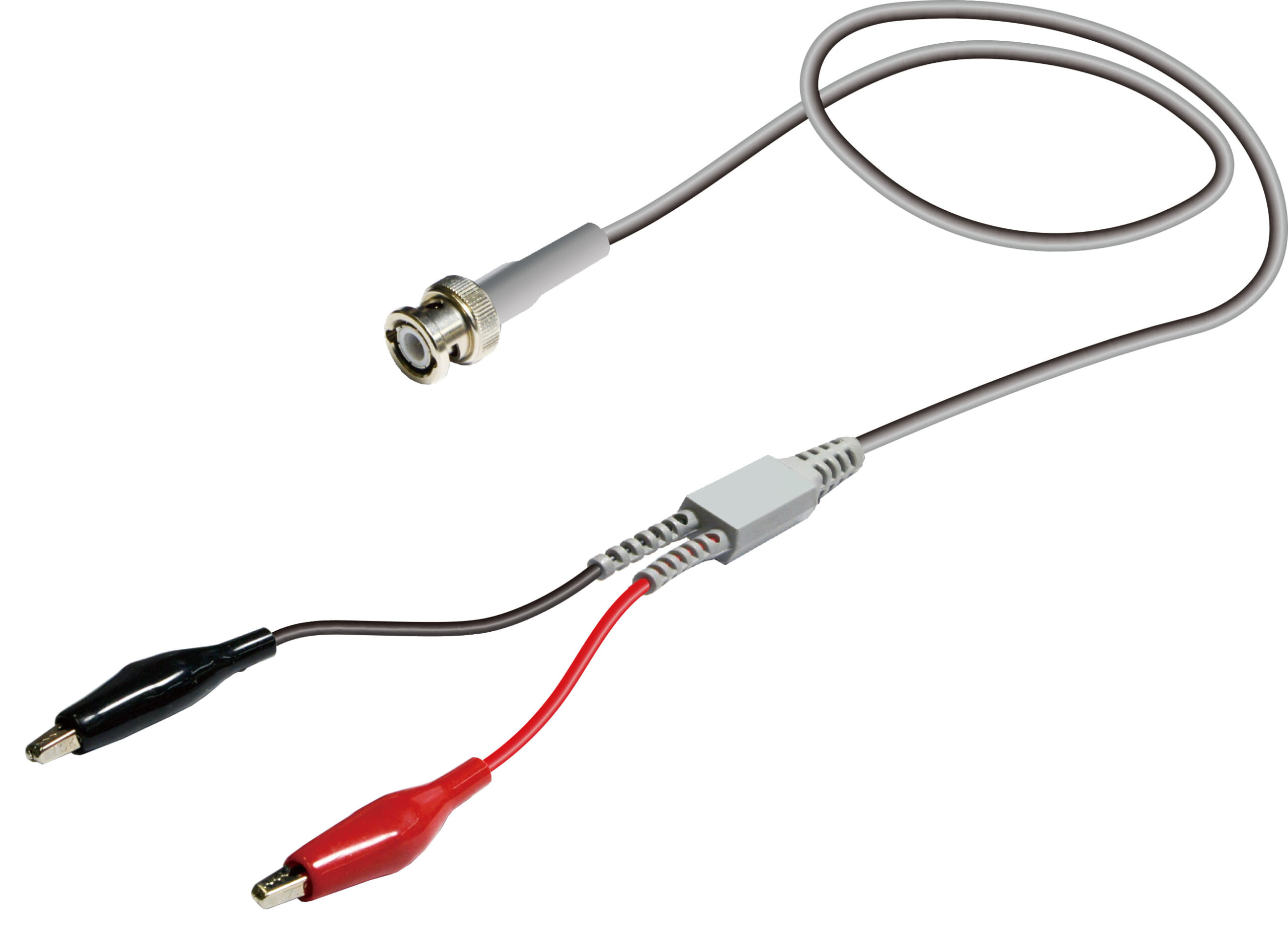

| 入力同軸ケーブルB BNC-ワニグチ 150cm |
 |
|
| 408JE-101 | GP-IBケーブル 1m |
 |
| 408JE-102 | GP-IBケーブル 2m |
|
| 408JE-104 | GP-IBケーブル 4m |
|
同軸部品
ターミネーション BB-50M1 ※在庫なくなり次第販売終了予定
| 周波数範囲 | DC～1GHz |  |
|---|---|---|
| インピーダンス | 50Ω | |
| 最大VSWR | 1.1以下 DC～500MHz 1.25以下 0.5～1GHz |
|
| 平均電力 | 0.5W | |
| 尖頭電力 | 500W (最大パルス幅5μs) | |
| コネクタ | BNC形貫通 |
ターミネーション BB-50M10 (販売終了)
| 周波数範囲 | DC～300MHz |  |
|---|---|---|
| インピーダンス | 50Ω | |
| 最大VSWR | 1.2以下 | |
| 平均電力 | 5W | |
| 尖頭電力 | 1kW(最大パルス幅1μs) | |
| コネクタ | BNC形貫通 |
ターミネーション BP-50M1 ※在庫なくなり次第販売終了予定
| 周波数範囲 | DC～3GHz |  |
|---|---|---|
| インピーダンス | 50Ω | |
| 最大VSWR | DC～1GHz 1.1以下 1～3GHz 1.2 |
|
| 平均電力 | 0.5W | |
| 尖頭電力 | 500W(最大パルス幅5μs) | |
| コネクタ | BNC形プラグ |
変換パッド B-5P7J1
| 周波数範囲 | DC～2GHz |  |
|---|---|---|
| インピーダンス | 50Ω(BNC-P)～75Ω(BNC-J) | |
| インピーダンス VSWR |
50Ω - 1.25以下 (75Ωを75Ωで終端) 75Ω - 1.30～1.80 (50Ωを50Ωで終端) |
|
| 平均電力 | 0.5W | |
| 尖頭電力 | 500W(最大パルス幅5μs) | |
75Ω側に75Ω負荷を接続すると約4dB減衰した信号が、50Ω側に50Ω負荷を接続すると約7.5dB減衰した信号が得られます。 |
||
 |
||
台車
測定器用台車 MT-600L
積載台は水平固定、スライド式の記録台付
最大積載重量：100kg (上段:60kg以下、下段:40kg以下)
高さ: 約849mm
天板の幅: 約590mm×775mm
重量：約35kg
サーマル・プリンタ感熱紙
お問い合わせにつきましては、サービスセンター (TEL：0120-086-102) までお願いいたします。
| ロール紙 | 品名 | 形状 | 対応機種 |
|---|---|---|---|
| 感熱紙 10巻 | TF50KS-E2 | 112×48φ、25M 10巻/箱 |
GP02、TS-81000、DS-900、DPU-411、SY-8232、SY-8216 |
| 感熱紙 1巻 | TP-50KS-4A | 38×20M 1巻/包 |
SC-7002、SC-302 |
| 感熱紙 10巻 | TP80-1 | 80mm×21M | DS-8812、DS-8814 |
| 感熱紙 4巻 | TP50CM | 60×25M 4巻/包 |
SC-7501 |
- 対応機種以外での製品には使用できません。
