シリーズ パルス数 シュミット
トリガ
インバータ
内蔵		 電源電圧
（DC）		 耐久性 軸材質 軸 クリック スイッチ
EC206B 025x 25 あり 5V 1,000,000 金属 単軸 あり なし
EC206E 025x 25 あり あり
EC206F 025x 25 二重軸 あり あり

資料

添付品（共通）

はんだ付け条件

ロータリエンコーダEC206シリーズ一括

接続方式

コネクタなし（標準）

コネクタ付き

ハーネス付き

基板直結

EC206Bシリーズ

ロータリエンコーダ EC206B シリーズ
  1. 25パルス
  2. クリックあり、スイッチなし
  3. 接続方式が豊富、特注ハーネスも可能
  4. シュミットトリガインバータ内蔵

ロータリエンコーダ部

項目 EC206B 025A EC206B 025B EC206B 025C EC206B 025D

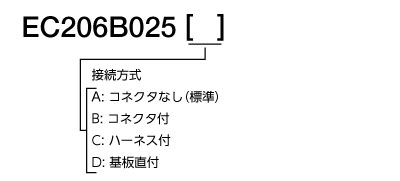

接続方式 コネクタなし（標準） コネクタ付き ハーネス付き 基板直結
電源電圧 DC5V ±5%
消費電流 30mA以下
出力相 インクリメンタル
出力波形 矩形波
分解能 25 P/R
応答周波数 100Hz
耐久性 1,000,000
起動トルク 0.4N±0.3N・cm
クリック あり
使用温度範囲  0～+60ºC
保存温度範囲 -20～+80ºC
重量 約20g

詳細資料

ロータリスイッチ　EC206B シリーズ

EC206E/Fシリーズ

ロータリエンコーダ EC206E シリーズ

EC206E
シリーズ

ロータリエンコーダ EC206F シリーズ

EC206F
シリーズ

  1. 25パルス
  2. クリックあり、スイッチ付き
  3. 軸は1軸および2軸タイプが可能
  4. 接続方式が豊富、特注ハーネスも可能
  5. スイッチ出力は片側GND接続標準、独立出力も可能
  6. シュミットトリガインバータ内蔵

ロータリエンコーダ部 1軸タイプ

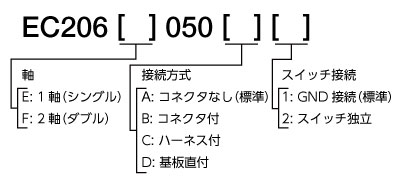

項目 EC206E [下記品番]
025A1 025B1 025C1 025D1 025A2 025B2 025C2 025D2
スイッチ
接続 		GND接続
（標準）		 ○ ○ ○ ○ － － － －
独立 － － － － ○ ○ ○ ○
接続方式 コネクタ
なし
（標準）		 コネクタ
付き		 ハーネス
付き		 基板直結 コネクタ
なし
（標準）		 コネクタ
付き		 ハーネス
付き		 基板直結
電源電圧 DC5V ±5%
消費電流 30mA以下
出力相 インクリメンタル
出力波形 矩形波
分解能 25 P/R
応答周波数 100Hz
耐久性 1,000,000
起動トルク 0.4N±0.3N・cm
クリック あり
使用温度範囲  0～+60ºC
保存温度範囲 -20～+80ºC
重量 約20g

ロータリエンコーダ部 2軸タイプ

項目 EC206F [下記品番]
025A1 025B1 025C1 025D1 025A2 025B2 025C2 025D2
スイッチ
接続		 GND接続
（標準）		 ○ ○ ○ ○ － － － －
独立 － － － － ○ ○ ○ ○
接続方式 コネクタ
なし
（標準）		 コネクタ
付き		 ハーネス
付き		 基板直結 コネクタ
なし
（標準）		 コネクタ
付き		 ハーネス
付き		 基板直結
電源電圧 DC5V ±5%
消費電流 30mA以下
出力相 インクリメンタル
出力波形 矩形波
分解能 25 P/R
応答周波数 100Hz
耐久性 1,000,000
起動トルク 0.4N±0.3N・cm
クリック あり
使用温度範囲  0～+60ºC
保存温度範囲 -20～+80ºC
重量 約20g

スイッチ部

定格 DC12V 50mA
接触抵抗 200mΩ Max.
絶縁抵抗 100MΩ Min.
耐電圧 AC250V 1分間
作動力 3～6N {306～612gf}
作動量 0.7±0.4mm
バウンス 10msec.
耐久性 1,000,000

詳細資料

ロータリスイッチ　EC206E/Fシリーズ
