デジタル・オシロスコープ DS-5100Bシリーズ
コストを越えた、充実機能&鮮明表示
| 機種名 | 帯域 | 標準価格（税別） |
|---|---|---|
| DS-5110B | 100MHz | 販売終了 |
| DS-5107B | 70MHz | 販売終了 |
| DS-5105B | 50MHz | 販売終了 |
充実した基本機能
- 周波数帯域：50MHz ～ 100MHz
- 最大メモリ長：1024kポイント
- 異常現象の発見に便利なピークディテクト機能
- Pass/Fail判定機能
- USBメモリに画像を保存
- 最高サンプリング速度：1GS/s
- 等価サンプル：10GS/s
- デジタル・フィルタ搭載
- 20種類の自動測定
- 6桁の周波数カウンタ内蔵
- 2.2kg軽量ボディ
発色鮮やかなTFTカラー液晶採用
設定しやすいカラーキー
CHキーがカラー表示で、画面のCH波形色に対応しています。CHキーを選択するとカラー表示のため設定有効チャネルが一目瞭然です。

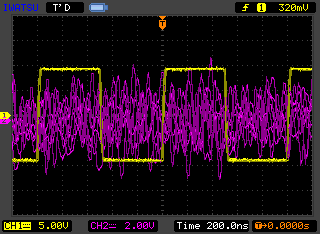

見やすいカラー波形
モノクロ表示ではCH1とCH2のノイズの区別が難しい波形でも、DS-5100Bシリーズはカラーなので、CH1波形は黄色、CH2波形は赤色で波形が重なっても、区別が容易です。
見やすいカラー画像の保存
USBメモリで画像を表示したまま保存、反転して保存することができ、レポート作成に威力を発揮します。
３年保証
Web からのユーザー登録で、本体のみ３年間保証いたします。（通常保証期間：１年です。また、プローブ、アクセサリ、消耗品は除きます。校正作業に関しては有償で承ります。）
豊富な機能
自動測定機能
電圧振幅、最大値／最小値、周期、周波数など20種類の項目を自動測定し、測定結果を画面下に表示できます。
波形演算機能
- 差動測定、電力測定、周波数分析(FFT解析)などの演算機能があります。
- CH1を［＋］、CH2を［－］の減算演算機能（CH1－CH2）を選択、設定することで差動測定できます。
- CH1を［電圧］、CH2を［電流］の乗算演算機能（CH1×CH2）を選択、設定することで電力数値が得られます。
- CH1またはCH2の入力信号を周波数分析し、波形のひずみも周波数軸で解析できます。
Pass/Fail機能
CH1波形またはCH2波形について合否判定機能があります。判定結果は、内蔵フォトMOSリレーのオン／オフで背面のBNCコネクタ経由にて出力できます。フレキシブル自動生産ライン、少量多品種検査ラインのコントロール信号としても活用できます。
デジタル・フィルタ機能
次のフィルタを使い分け、見たい信号を取り出すことができます。
- ロー・パス・フィルタ：高い周波数成分をカットします。
- ハイ・パス・フィルタ：電源変動などの低周波変動を除去します。
- バンド・パス・フィルタ：観測したい周波数成分のみを抽出します。
- バンド・リジェクタ・フィルタ：特定ノイズの除去をします。

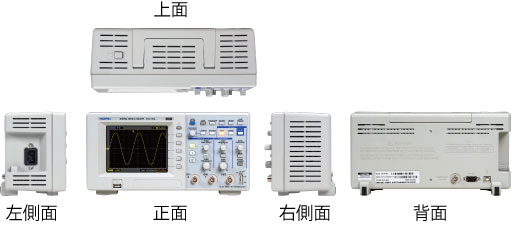

小型・薄型・軽量
奥行き112mm
重さ2.2kg
オプション

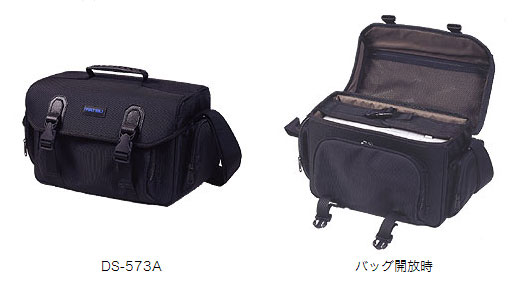

キャリングバッグ DS-573A
販売終了
