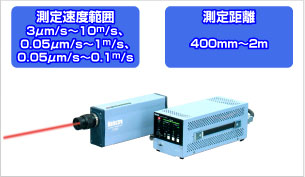

レーザドップラ振動計 V100シリーズ（製造元:電子技研工業株式会社）
カタログ 資料請求
カタログ 資料請求概要
レーザドップラ振動計とは、センサヘッドからレーザ光を振動物体に照射し、振動物体から反射されたレーザ光（ドップラシフトしたレーザ光）の周波数変化（速度変化）を電圧に変換（F/V変換）して振動現象を検出する非接触型の振動速度センサです。 信号処理回路により速度信号を変位信号や加速度信号へ変換し、出力することもできます。
V100シリーズ コントロールユニット 仕様
| 型名 | V100-LM | V100-MS | V100-S |
|---|---|---|---|
| 測定周波数範囲 | 0.5Hz～300kHz | ||
| 速度測定範囲 | 3μm/s～10m/s | 0.05μm/s～1m/s | 0.05μm/s～0.1m/s |
| 速度レンジ | 2m/s/V 0.2m/s/V |
0.2m/s/V※ 0.02m/s/V |
0.02m/s/V |
| 速度出力 | 電圧 ±5V VELOCITY端子(BNC) | ||
| 測定精度 ±2%以内 | |||
| ローパスフィルタ | 3kHz, 30kHz, 300kHz | ||
| ハイパスフィルタ | 0.5Hz, 30Hz, 300Hz | ||
| インジケータ | 10エレメントLED （SIGNAL LEVEL 表示） | ||
| モニタ出力 | SIGNAL LEVEL 0～+5V | ||
| 変位モジュール | S1端子より出力（オプション） | ||
| 変位・加速度モジュール | 変 位 ： S1端子より出力（オプション）、加速度： S2端子より出力（オプション） | ||
| SHUTTER ON/OFF | ON：端子短絡（レーザ光出射）、OFF：端子開放（レーザ光閉） | ||
| 外形寸法 | 約115(W)×111(H)×281(D)mm （突起物含まず） | ||
| 重量 | 約3.8kg | ||
※ 測定周波数範囲 0.5Hz～50kHz
V100シリーズ センサユニット 仕様
| 方式 | 光ヘテロダイン法 |
|---|---|
| レーザ光源 | He-Neレーザ（波長 632.8nm） |
| 射出光出力 | 1mW 以下 |
| レーザ安全基準 | クラス2 JIS C6802規格適合 |
| 測定距離(WD) 集光ﾚﾝｽﾞ取付面より | 295mm ～ 700mm （集光レンズ＋5mm接写リング使用時） 400mm ～ 2m と（集光ﾚﾝｽﾞ使用時） |
| ビーム径 | Φ20μm（測定距離340mm時） |
| インジケータ | 10エレメントLED（SIGNAL LEVEL 表示） |
| 外形寸法 | 約57（W）×111（H）×259（D）mm （突起物含まず） |
| 重量 | 約2.2kg（プレート無し）／約2.7kg（有り） |
V100シリーズ 一般仕様
| 接続ケーブル |
AC-DCケーブル長 3m |
|---|---|
| 電源 | AC100V～240V（±10%） 50/60Hz |
| 消費電力 | 約42VA |
| 動作温度範囲 | 0～45℃ |
| 動作湿度範囲 | 20～80%（但し結露しないこと） |
V100シリーズ アプリケーション
弾性波の振動測定
非破壊検査分野でよく用いられる弾性波の測定例です。左図では、被測定物に金属（黄銅）を使用しています。黄銅の端部をソレノイド式励振器を用いて励振し、黄銅を伝播してきた弾性波をレーザドップラ振動計で測定しています。測定ポイントを移動させて多点測定を行うことで、移動距離と遅れ時間より弾性波の伝播速度を測定したり、被測定物内部の状態を測定することにも用いられます。励振器について、打撃による直接的な方法の他、別途パルス式ＹＡＧレーザを使用することで、完全非接触で被測定物を励振することもできます。
水晶振動子（圧電素子）の振動測定
振動周波数40kHzタイプの水晶振動子（圧電素子）の電極部にレーザ光を照射し、ピンポイントで振動波形を測定。レーザドップラ振動計を使用することで、レーザ光の光軸方向の振動成分を、高い空間分解能で測定できます。写真１のレーザ照射ポイントで、速度4mm/s(0-peak)（＝変位16nm(0-peak)）の振動波形を測定。（グラフ参照）照射ポイントをスキャンさせることにより、振動分布の測定も可能です。
ハードディスクドライブ（ＨＤＤ）の振動測定
ハードディスクドライブ（HDD)のフライングヘッドの測定例です。ディスクが回転している時の測定を行いました。 測定結果の一例を示します。上段が振動変位、下段がFFTによるパワースペクトルです。モータの回転数(5,400rpm)を示す周波数(90Hz)のピークとその高調波を確認することが出来ます。
光ピックアップのサーボ解析
レンズの中心表面にレーザ光を照射し、光ピックアップのフォーカス方向（写真の上下方向）のサーボ特性を解析します。 光ピックアップのコントロールには、FFTの信号出力を利用し、100kHzまでの広帯域の解析を行いました。
