概要


広測定範囲、設定距離400mm～2m

レーザドップラ振動計とは、センサヘッドからレーザ光を振動物体に照射し、振動物体から反射されたレーザ光（ドップラシフトしたレーザ光）の周波数変化（速度変化）を電圧に変換（F/V変換）して振動現象を検出する非接触型の振動速度センサです。 信号処理回路により速度信号を変位信号や加速度信号へ変換し、出力することもできます

AFV100シリーズ　コントロールユニット 仕様

型名 AFV100-LM AFV100-MS AFV100-S
測定周波数範囲 0.5Hz～300kHz
速度測定範囲 3μm/s～10m/s 0.05μm/s～1m/s 0.05μm/s～0.1m/s
速度レンジ 2m/s/V
0.2m/s/V		 0.2m/s/V※
0.02m/s/V		 0.02m/s/V
速度出力 電圧　±5V　VELOCITY端子(BNC)
測定精度　±2%以内
ローパスフィルタ 3kHz,　30kHz,　300kHz
ハイパスフィルタ 0.5Hz,　30Hz,　300Hz
インジケータ 10エレメントLED　（SIGNAL LEVEL 表示）
モニタ出力 SIGNAL LEVEL 0～+5V
変位モジュール S1端子より出力（オプション）
変位・加速度モジュール 変　位 ： S1端子より出力（オプション）、加速度： S2端子より出力（オプション）
SHUTTER ON/OFF ON：端子短絡（レーザ光出射）、OFF：端子開放（レーザ光閉）
外形寸法 約115(W)×111(H)×281(D)mm （突起物含まず）
重量 約3.8kg

※ 測定周波数範囲　0.5Hz～50kHz

AFV100シリーズ　センサユニット 仕様

方式 光ヘテロダイン法
レーザ光源 He-Neレーザ（波長 632.8nm）
射出光出力 1mW 以下
レーザ安全基準 クラス2 JIS C6802規格適合

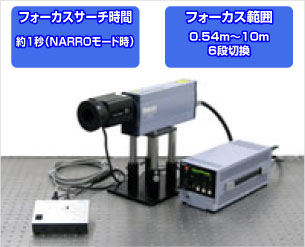

フォーカス範囲 0.54m ～ 10m : 5段切換
フォ－カス・サーチ時間 約1秒（NARROモード時）

AFV100シリーズ 一般仕様

接続ケーブル
 AC-DCケーブル長 3m
電源 AC100V～240V（±10%）50/60Hz
動作温度範囲 0～45℃
動作湿度範囲 20～80%（但し結露しないこと）
