スイッチング解析ソフトウェア DS-821（DS-8000シリーズ用）
高速化した高電圧・大電流信号を高分解能で測定するとともに、デバイスの特長に応じて解析方法を変更することが可能です。
（ファイル名 : DS-821_SWSoft_Catalog_2209.pdf）
主な特長
DS-8000用スイッチング解析ソフトは、デジタルオシロスコープDS- 8000シリーズのプラグイン・ソフトウェアであり、パワーデバイスの動特性を解析し、解析された波形と結果を画面に表示します。
- 解析対象は、IGBT、IPM、MOSFETなど
- 解析内容は、ターンオン、ターンオフ、逆回復、短絡など、測定パラメータに基づいた解析結果を表示
- 波形データ、測定パラメータのファイルの保存と読み込み機能
- カーソルで指定した範囲の波形データを解析

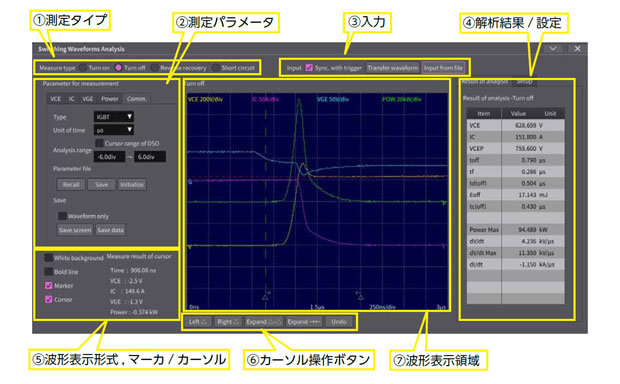

1. Measure type [測定種別]
基本的な測定種別を選択します。
2. Parameter for measurement [測定パラメータ]
解析測定するための条件を設定します。5 個のタブで構成され、Measure type [測定種別]によってタブ名称が変化します。
3. Input [入力]
解析対象の波形を取り込む方法を設定します。波形取込み動作に同期して波形を取り得込む方法、ボタン押下で測定波形を転送する方法、CSVファイルを読み込む方法を選択できます。
4. Result of analysis/Setup [解析結果/設定]
動特性の解析結果を表示します。
5. Wave display, Marker and Cursor [波形表示形式,マーカー,カーソル]
波形表示に関する設定項目や解析範囲を表すメーカー表示及びカーソル表示を設定します。
6. Operation button for Expand marker [拡大マーカー操作ボタン]
拡大マーカーの操作と波形の時間軸方向の拡大表示操作ができます。
7. Waveform display area [波形表示領域]
捕捉波形やファイルから読み出した各波形レベルの０位置、グリッド表示左端を０基準とした時間、水平レンジ、垂直レンジが表示されます。
測定パラメータの例
| 解析結果 | 解説 | 単位 | ||
|---|---|---|---|---|
| IGBT | IPA | MOSFET | ||
| VCE | VDS | VCE または VDSのトップレベル － ボトムレベル | V | |
| IC | ID | ICまたはIDのトップレベル － ボトムレベル | A | |
| ICP | IDP | IC またはIDのピーク － ボトムレベル | A | |
| Irr | 逆回復電流。IC またはIDのピーク － トップレベル | A | ||
| ton | ターンオン時間。以下の範囲の時間 ・始点 IGBTの場合 始点は、VGE指定レベルを上に切る点。ない場合は、解析始点。 IPMの場合 始点は、VGE 指定レベルを下に切る点。ない場合は、解析始点。 ・終点 終点は、tr 終点。ない場合は、解析終点。 | s | ||
| Tr | 上昇時間。Trレンジの時間。Iの立ち上がり時間。 | s | ||
| td（on） | － | td（on） | ターンオン遅延時間。ton － tr | s |
| Eon | ターンオン損失。以下の範囲のエネルギーロス(mJ) ・始点＝ IC のスイッチング・ロス測定始点 ・終点＝ VCE のスイッチング・ロス測定終点 | J | ||
| － | tc（on） | － | スイッチングターンオン時間。I の立ち上がりと V の立ち下がりの範囲。（パラメータ) の時間。 | W |
| － | Trr | － | 逆回復時間。Trrレンジの時間。I突出部の立ち下がり時間。 | s |
| Power Max | Power の最大値 | W | ||
| dI/dt | Ic の Tr レンジの傾き | A/s | ||
| dI/dt Max | dI/dt レンジの隣り合った点(3 点移動平均点) の微分の最大値 | A/s | ||
| -dI/dt | Trr 部の立ち下がりの傾き | A/s | ||
| dV/dt | V の立ち下がりの傾き | V/s | ||
| dV/dt Max | |dV/dt| の最大値 | V/s | ||

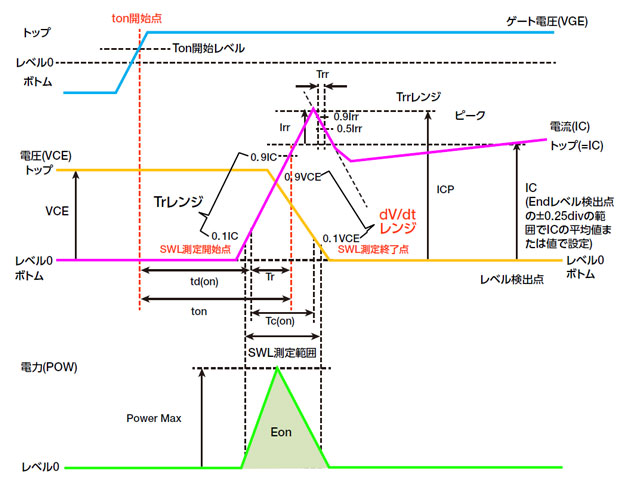

ターンオン測定 Turn on 解析結果例
