デジタル・マルチメータ VOAC7523H / 7522H / 7520H / 7521H オプション
本体オプション

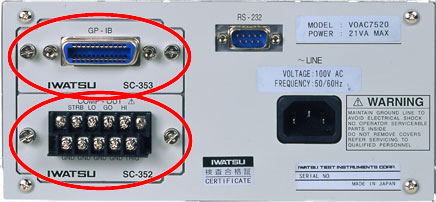

SC-351(LANインタフェース) ・・・写真上段
本製品は、TCP/IPネットワーク・インタフェースを使用してイーサネット経由でPC(パソコン)に接続することができます。クロス・ネットワーク・ケーブルを使用した接続によって、本製品とPCを一対一で直接接続することもできます。
外部のコントローラ(通常はPCを使用します)で本体のボタン操作を手で操作したときと同等の操作を行うことができます。単なる操作だけでなく、測定結果データ収集や自動計測システムの構築などが可能となります。
インタフェース仕様:10Base-T
※GPIBインタフェースSC-353は同時装着できません。
SC-354(D/A出力) ・・・写真下段
測定値の任意の3桁をD/A変換しアナログ値で出力します。
出力電圧を±99.9mV/±999mV/±9.99Vの3通り選択可能です。
オーバーロードしたときには上限または下限の値を出力します。

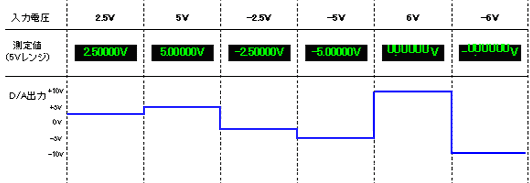

下図はD/A出力の出力例です。
D/A出力の出力レンジは±9.99Vの場合です。
フローティング測定された結果をD/A出力し、シーケンサ等に外部アンプを使用することなく接続することができます。
※1. DIOインタフェースSC-352は同時装着できません。
SC-353(GPIBインタフェース) ・・・写真上段
本製品は、GPIBインタフェースを使用して本体を制御することが可能になります。
外部のコントローラ(通常はPCを使用します)で本体のボタン操作を手で操作したときと同等の操作を行うことができます。単なる操作だけでなく、測定結果データ収集や自動計測システムの構築などが可能となります。
電気的・機械的・機能的仕様:IEEE Std.488.1-1987 および JIS C 1901-1987に準拠
コマンド・フォーマット・プロトコルなどに関する仕様:IEEE Std.488.2-1987に準拠
※1 LANインタフェースSC-351は同時装着できません。
※2 当社デジタル・マルチメータ、VOAC7521H/7520H/7522H/7523H、VOAC7411/7412/7413、VOAC7510/7511/7512/7513シリーズのコマンド体系に対する互換性は引き継いでおります。ただし、オプションのGP-IBユニットSC-303Aは装着できません。
SC-352(DIOインタフェース) ・・・写真下段
DIOオプションを接続した状態でコンパレート演算を行うと、比較演算結果をDIO出力端子の/HI, /GO, /LOにオープンコレクタで出力します(DC40V, 100mAのドライブができます)。

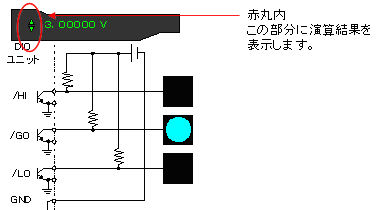

下図は、この出力を利用して良否判定を行う接続例です。
比較演算結果がGOのときの場合を示しています。

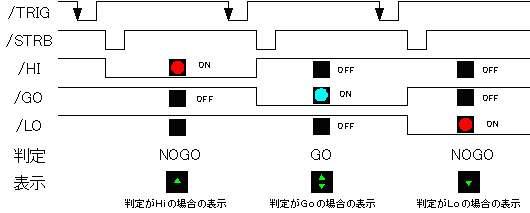

DIOコンパレート動作タイミング
コンパレートメニューでYellow-HI/LO・Red-HI/LOを設定します。
トリガが入力してから測定終了を示すSTRB信号が"L"になり、DIO出力(YELLOW または REDの選択)で選択されたしきい値により、出力の/HI, /GO, /LOのいずれかが更新されGNDに短絡されます。
※D/A出力SC-354は同時装着できません。
SC-525(RS232 - USBコンバータ)(オプション)
クロスケーブルを採用し、RSコネクタを雌コネクタとしたことでUSBポートと測定器を直接接続することが可能になります。
外部のコントローラ(通常はPCを使用します)で本体のボタン操作を手で操作したときと同等の操作を行うことができます。単なる操作だけでなく、測定結果データ収集が可能となります(インタフェース仕様は標準装備のRS-232と同じです)。
VOAC752Xシリーズ、信号発生器SG-41XXシリーズやユニバーサル・カウンタSC-720XHシリーズ、デジタル・オシロスコープBRINGO®シリーズ等にも使用できます。
対応OS:WindowsXP、Vista、7、10
高電圧・大電流・高抵抗測定
SC-003(高圧プローブ)
販売終了
最大DC30kVまで使用可能な高圧プローブです。
(Zin=10MΩレンジでのみ使用可能)
入力抵抗 :約1000MΩ
分圧比 :1000:1
SC-028(電流クランププローブ)
販売終了
最大DC±180A/AC130A rms(40Hz~1kHz)まで使用可能な、クランプ式電流プローブです
SC-004(高抵抗用測定リード)
シールドされたケーブルを使用していますので、高抵抗測定時に外部からのノイズの影響を受けにくい構造になっています。
(使用範囲 2MΩ~100MΩ)
低抵抗測定
TKL 90cm BAN 【4線ケルビンテストリード(4端子抵抗測定ケーブル)】
測定ケーブルの導体抵抗や接触抵抗の影響を少なくすることにより、高確度な抵抗の測定ができます。特に、低抵抗の測定に威力を発揮します(PMK社製)。
測定ケーブル長:90cm 挟み込むことが出来る線径:約Φ6mm |
|

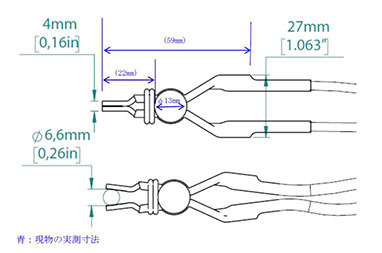

クリップ部の詳細寸法はこちら。 |
4端子抵抗測定超小型クリップ
販売終了
※メカノエレクトロニック社製
小型のクリップを採用しているため、標準のテストリードやSC-005、TKL 90cm BANでは測定できない細かい場所も測定可能です。
(VOAC7521H/7522Hで使用可能)
KELVIN L | ICリード1.0~2.54mmピッチ対応 |
KELVIN M | ICリード0.6~1.25mmピッチ対応 |
KELVIN S | ICリード0.2~0.6mmピッチ対応 |
温度測定

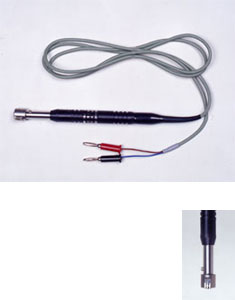

SC-0116(静止表面用熱電対 タイプK)
制止表面の温度を検出するもっとも一般的なもので、表面温度の検出を2~3秒の早い応答速度で検出します。熱電対線の変形も少なく、研究室、実験室から現場での測定まで幅広い用途でご使用いただけます。
たとえば、モータの加熱温度測定、トランスの上昇温度測定および成形金型の温度測定などに適しています。
センサ部分を垂直に接触させることができるものであれば、様々なものの温度を測定することが可能です。
(0℃~+500℃)
POMONA社1286(バナナプラグ)
VOAC752xHシリーズの測定端子はバナナプラグですが、バナナプラグ端子は機器のパネル面の外側に出ておりません。このため、裸線を直接接続することはできませんので、本オプションを使うことにより、市販の熱電対などの裸線を直接接続することが可能になります。
VOAC752xH用テストリード(VOAC752xシリーズでもご利用いただけます)
SC-020(テストリード)
※ 標準付属品
SC-026(矢形クリップ)
SC-020の先端に取り付けて、被測定物を挟み込むことができます。ICのリード線の挟み込みに便利です。
(AC30V/DC60V/DC3A)
【在庫完売後終了】
SC-023(ワニグチクリップH)
高電圧測定用のワニグチクリップです。SC-020の先端に取り付けて使用します。(600Vrms、CAT II/10A)
※CAT II:コンセントに接続する電源コード付き機器(家庭用電気製品・可搬形工具など)の一次側電路
