小規模発電サイトから大規模発電サイトにおける発電設備／受配電設備の『見える化』や『故障検出』を行いネットワーク経由での遠隔監視サービスを実現
GW装置
- パワコンの発電・稼働監視に対応
- 発電サイトで収集したデータをサーバへ送信
計測ユニット
- 全量買取制度対応 キュービクルに最適
- 系統連係システムの各種計測信号に対応

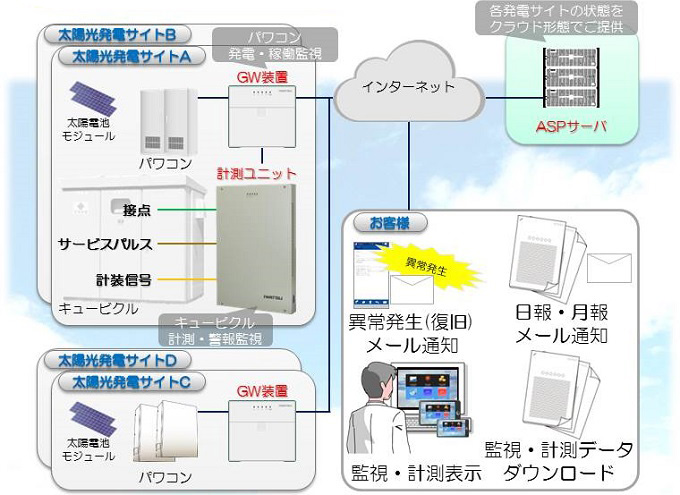

システム構成および機能概要
| 全体状況表示 | 全ての発電サイトの発電状況を一括表示 |
|---|---|
| 個別状況表示 | 発電サイトの稼働・警報状況表示 |
| データグラフ・リスト表示 | 発電サイトの稼働・警報データをグラフ・リスト表示 |
| データダウンロード | 計測データ・警報履歴をCSV形式でダウンロード |
| 監視異常発生(復旧)時メール通知 | 監視異常発生(復旧)時、メール通知 |
| 日報・月報メール通知 | 定期的(日毎・月毎)に、計測情報をメール通知 |
画面イメージ
GW装置 監視・計測ポイント例

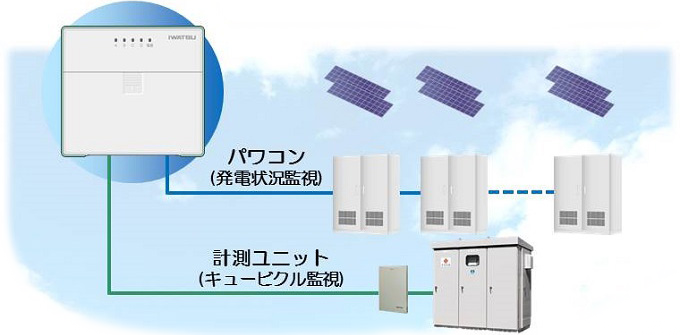

GW装置は【パワコン／計測ユニット】の監視・計測情報を収集・集約し、ASPサーバへ送信します。
計測ユニット 監視・計測ポイント例

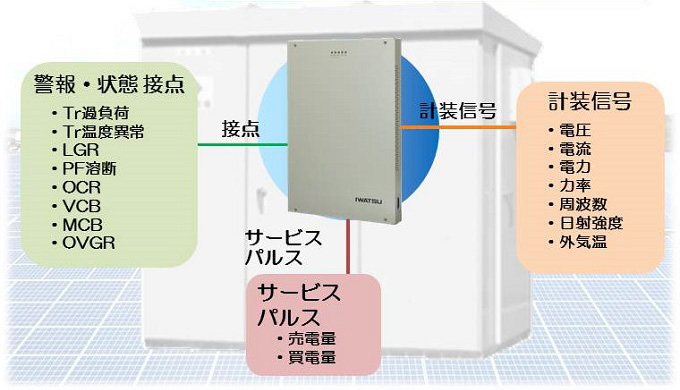

計測ユニットは【接点／サービスパルス／計装信号】の各種I/Fを備え、キュービクル内の各種計測・故障警報を監視します。全量買取以外の一般的なキュービクルにも活用できます。
GW装置 仕様諸元
| 外部I/F | 有線LAN | 10BASE-T/100BASE-TX:1ポート |
|---|---|---|
| RS-485 | 2ポート | |
| 定格入力電圧 | AC100V 50/60Hz | |
| 定格消費電力 | 約4W（標準使用時） | |
| 使用温度範囲 | -10 ～ +50℃ | |
| 使用湿度範囲 | 20 ～ 85％RH以下（結露のないこと） | |
| 保護等級 | IP20 相当 | |
| 外形寸法（mm） | 約 W185 × H159 × D55（突起物含まず） | |
| 質量 | 約 530g | |
計測ユニット 仕様諸元
| 外部I/F | 有線LAN | 10BASE-T/100BASE-TX:1ポート |
|---|---|---|
| 接点入力 | 16ch 無電圧接点 | |
| サービスパルス入力 | 2ch | |
| 計装信号入力 | 絶縁8ch（4～20mA検出）250Ω終端で4～20mAを12ビットの分解能で検出 | |
| RS-485 | 1ポート | |
| 定格入力電圧 | AC100V/200V（端子台） 50/60Hz | |
| 定格消費電力 | 約4W（標準使用時） | |
| 使用温度範囲 | -10 ～ +50℃ | |
| 使用湿度範囲 | 20 ～ 85％RH以下（結露のないこと） | |
| 保護等級 | IP2X 相当 | |
| 外形寸法（mm） | 約 W345 × H480 × D55（突起物含まず） | |
| 質量 | 約 6.9Kg | |
