オートアライメント機能で斜め給紙を自動補正。 アルミフレームへのカメラやインクジェットヘッドの組付け、制御用PLCによる外部機器制御が可能。

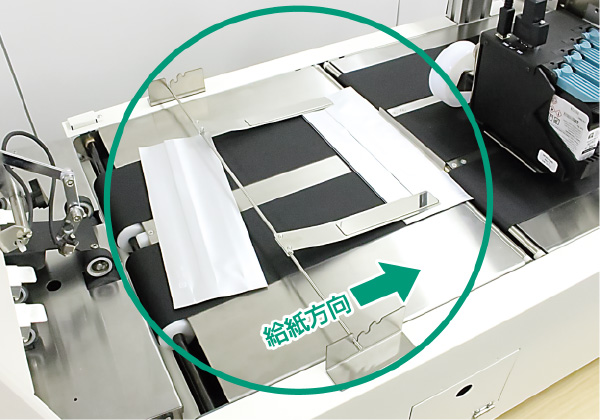

斜めに搬送されてもまっすぐ自動補正
ワークが斜めに搬送されても、突き当て機構が真っ直ぐに自動補正します。
アルミフレームにインクジェットヘッドを組付けて、多彩なワークに直接印字
アルミフレームに高さ調整機構を組付けたインクジェットヘッドを取り付ければ、薄物から厚物に直接印字できます。
厚物に対応

別売のインクジェットヘッド搭載イメージ
用途に合わせたインクジェットヘッドを装着可能

ガゼット袋・チャック付など、多彩なサイズに対応します。

制御用PLCによる外部機器制御
空きポートを利用して、制御仕様の追加が可能です。

制御用PLC


フィーダー制御

カウンター連携

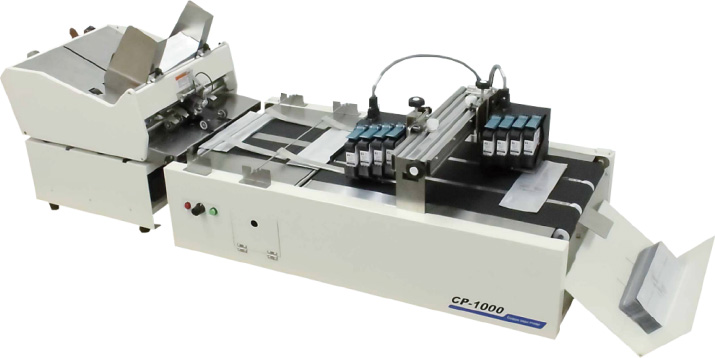

汎用フィーダーFF-14 + インクジェットヘッド搭載例
追い積み可能な汎用フィーダーとインクジェットヘッドの装着により、ガゼット袋・チャック付袋など多彩なサイズに対応可能な、小ロットのパッケージに最適なプリンタ仕様となります。
※フィーダーとインクジェットヘッドは別売です。
CP-1000 主な仕様
項目 | 仕様 |
---|---|
ワークセット方法 | 手差しおよびフィーダによる自動供給 |
最小ワークサイズ | 127mm(送り) 90mm(幅) (※1) |
最大ワークサイズ | 300mm(送り) 335mm(幅) |
ワーク厚み | 0.1mm~ (※1) |
搬送速度 | 4m/min~20m/min (※2) |
外部制御 | リレー接点(ノーマルオープン)による外部制御 |
突き当て制御 | 突き当て前センサ検知後一定時間で突き当て機構を開放 |
ジャム検知 | 突き当て前センサのタイムアウトによるジャム検知と動作停止 |
電 源 | AC100V 1A |
機器サイズ・重量 | 920mm(幅) 470mm(長さ) 380mm(高さ)・約40kg |
※1 材質・コシや左右ガイド(特注)により対応可能なワークおよびサイズは変化します ※2 突き当てなしの速度,突き当て機能使用時は低下します
