最大差動動作電圧1.4kV（DC+ACpeak）対応
使用例

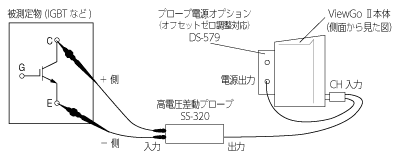

ViewGoII DS-5600Aシリーズ 電源オプション利用時

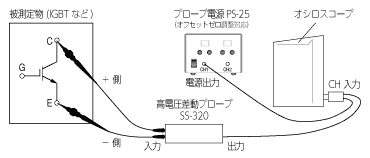

外部電源利用時
アクセサリ外形図
クロコダイルクリップ（標準付属品）
プランジャーフッククリップ（標準付属品）
仕様
| 型番 | SS-320 |
|---|---|
| 周波数帯域 | DC ～ 100 MHz（－3 dB） ※ ディレーティング特性を参照 |
| 減衰比 | 50：1、500：1 |
| 確度 | ±2 %（20ºC ～ 30ºC） ＊入力インピーダンスが1 MΩ±1 % のオシロスコープへ接続した状態にて |
| DC CMRR | －70 dB＊入力電圧500 VDC にて |
| AC CMRR | －80 dB（50 Hz/60 Hz） / －50 dB（100 kHz） / －50 dB（1 MHz） |
| 伝送遅延 | 12.5 ns（500：1、代表値）、13.5 ns（50：1、代表値） |
| 入力 R//C | 各入力からGND まで、4 MΩ以上 // 7.0 pF 以下 |
| 入力間 | 8 MΩ以上 // 3.5 pF 以下 |
| 最大差動動作電圧 | ±1400 V（DC＋AC peak、500：1）、±140 V（DC＋AC peak、50：1） |
| 最大同相動作電圧 | ±1400 V（DC＋AC peak）、または ±1000 Vrms |
| 最大非破壊 （差動モード、同相モード） |
±1500 V（DC＋AC peak）、1300 Vrms |
| 最大出力電圧レンジ | ±2.8 V＊1 MΩ±1 % のオシロスコープへ接続した状態 |
| 出力オフセット | 組み合わせる他の機器にて調節可能 |
| コネクタ 出力側/ 入力側 | BNC 型 / 特殊6 芯コネクタ |
| 全長 | 2000 mm ±30 mm |
| 電源ケーブル長 | 1000 mm ±20 mm |
| 入力リード長 | 405 mm ±5 mm |
| 質量 | 450 g 以下 |
| 保証温度範囲 | 0ºC ～ ＋50ºC、(但し、結露なきこと) |
| 動作温度・湿度 | -10ºC ～ ＋50ºC、(但し、結露なきこと) / 80%RH以下（40ºCにて） |
| 付属品 | クロコダイル クリップ （赤、黒）各1コ、プランジャーフッククリップ（赤、黒）各1コ、取扱説明書 |
オプション
| 専用電源 PS-25 | 標準価格 78,000円(税別) |
|---|---|
| 専用電源 DS-579 （ViewGoII 専用オプション） | 標準価格 45,000円(税別) |
- 専用電源は付属しておりません。
各種資料
| 項 目 | ファイル名 | |
|---|---|---|
| マニュアル | 英語 | ss-320-e-v2.pdf |
| 日本語 | ss-320-j-v2.pdf | |
オーダインフォメーション
| 型 番 | 品名 | 外観 | 標準価格(税別) |
|---|---|---|---|
| SS-320 | 高電圧差動プローブ |  |
110,000円 |
