概要
- 高電圧環境の測定安全性に貢献
- 優れたコモンモード除去性能で高品質なフローティング測定が可能
- 耐ノイズ測定に極めて有効
- 雷サージ、帯電試験などの幅広い用途に対応
- 遠隔地点の測定 (開閉器、輸送機器など)
- 離れた場所での異常箇所発生時の故障要因解析
(最大4台のアイソレーション・ユニットをそれぞれ離れた場所に設置可能)

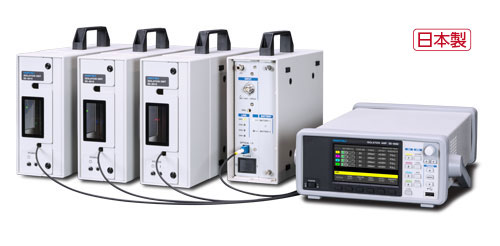

外観

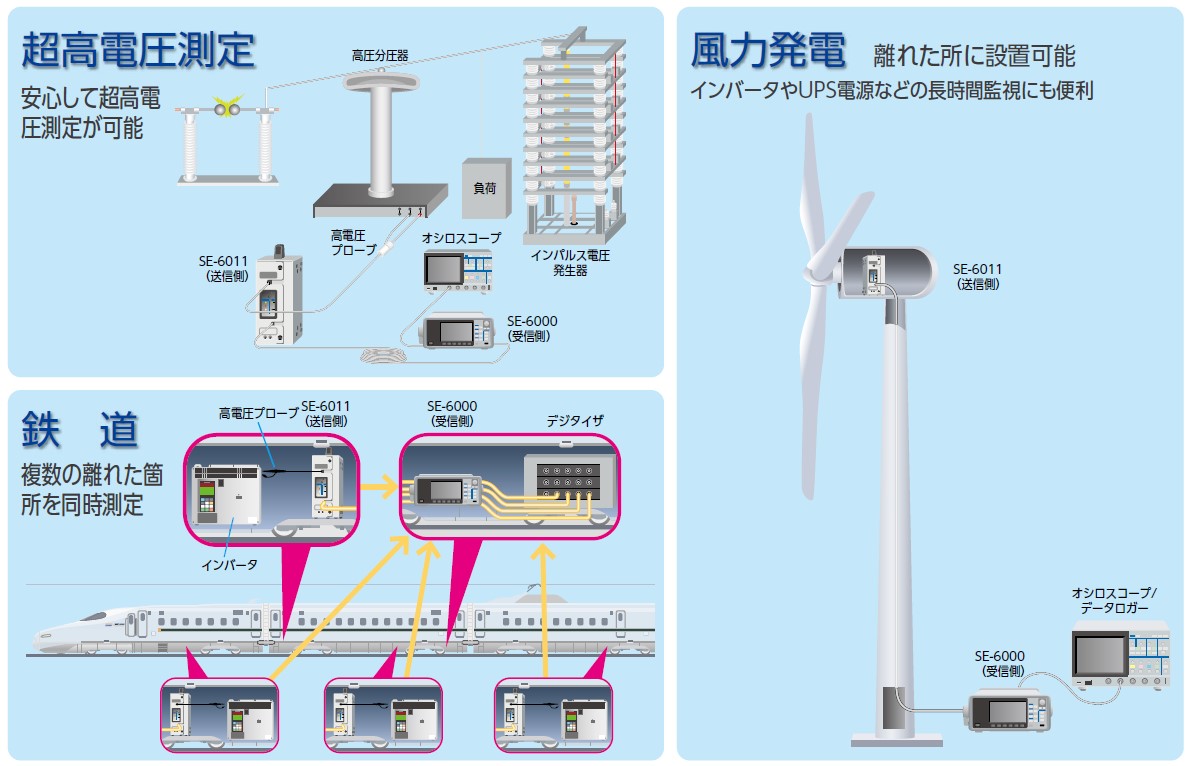

測定用途

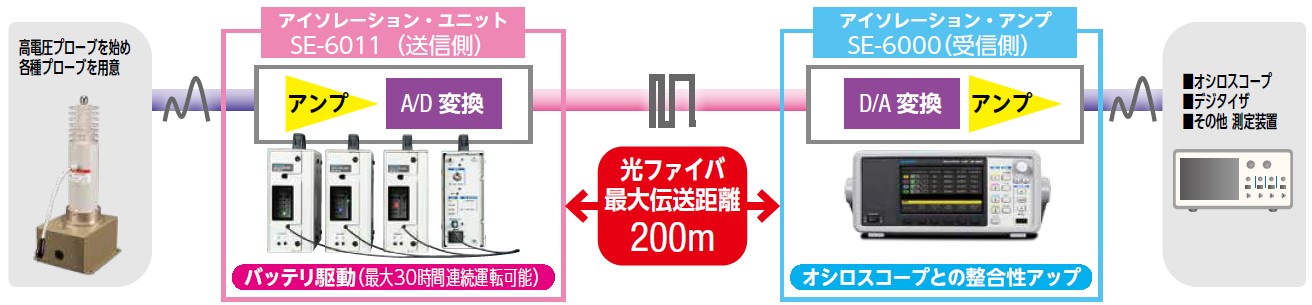

接続イメージ
アイソレーション ・プローブ SE-6000 / SE-6011 仕様
| 項目 | 仕様 |
|---|---|
| チャンネル数 | 1～4CH (SE-6000を1台に対してSE-6011を最大4台接続可能) |
| 周波数帯域 (50Ω終端にて) |
30MHz(-3dB) |
| 立ち上がり時間 (50Ω終端にて) |
13.3ns (代表値) |
| 受信側出力 インピーダンス |
50Ω±1.5% |
| 帯域制限 | 10MHz ±3MHz、1MHz ±0.3MHz、100kHz ±30kHz 減衰特性：-6dB/oct |
| プローブセンス | ■自動検出 1：1、10：1、100：1、1000：1 ■手動設定 1：1、5：1、10：1、20：1、50：1、100：1、200：1、500：1、1000：1、2000：1 |
| CMRR | 100dB(80Hz時) |
| 周波数平坦性 (50Ω終端にて) |
DC～5MHz：±0.3dB 5MHz～10MHz：±1dB |
| 入力 インピーダンス |
1MΩ(±1%)//20pF(±2pF) |
| 入力レンジ (フルスケール) |
■出力レンジ ±1V(50Ω)/±2V(1MΩ)選択時：±50mV、±100mV、±200mV、±500mV、±1V、±2V、±5V、±10V、±20V、±50V
■出力レンジ ±0.8V(50Ω)/±1.6V(1MΩ)選択時：±40mV、±80mV、±200mV、±400mV、±800mV、±2V、±4V、±8V、±20V、±40V 入力電圧範囲は入力レンジ設定値－オフセット設定値 |
| 入力結合 | DC、AC、GND |
| AC結合時 下限周波数 (-3dB) |
<10Hz |
| 出力電圧 | ■出力レンジ ±1V(50Ω)/±2V(1MΩ)選択時：50Ω終端 ±1V、1MΩ終端 ±2V
■出力レンジ ±0.8V(50Ω)/±1.6V(1MΩ)選択時：50Ω終端 ±0.8V、1MΩ終端 ±1.6V |
| ノイズ(RMS) | 0.05%FS |
| DCゲイン確度 | ■1MΩ終端時：動作温度にて自己校正後 ±0.3%、動作温度にて ±1%
■50Ω終端時：1MΩ終端時の値に下記を加算 (50Ω終端抵抗誤差【%】－ SE6000出力インピーダンス誤差【%】) / 2近似式) |
| オフセット 電圧範囲 |
～±500mVレンジ：±1V ±800mV～±5Vレンジ：±10V ±8V～±50Vレンジ：±100V |
| オフセット確度 | ■動作温度にて自己校正後：±0.5%(設定値)±0.3%FS±0.05mV8(入力換算値)
■動作温度にて：±0.5%(設定値)±5%FS±1mV(入力換算値) |
| 非線形性 | ±0.05%FS |
| 最大入力電圧 | BNC中心コンタクト－BNCシェル間：400Vpeak BNCシェル(筐体)－大地間：1kVpeak |
| 伝搬遅延 | 1.089µs±0.015µs+5ns/m 5ns/mは光ファイバケーブル遅延量で参考値 |
| チャンネル間 スキュー |
20ns以内(ケーブル遅延差を除く) |
| 校正出力 | 方形波 / 1kHz±0.5% / 出力振幅 3V±2% |
| 自己校正 | 振幅とオフセットを自己校正 |
| 予熱時間 | 30分 |
| オートレンジ | オフセットとレンジを自動調整 |
| セーブ／ リコール |
保存先：USBメモリ、内部メモリ(最大10個) ／ 対象データ：セットアップ |
アイソレーション・アンプ SE-6000(受信側)仕様
| 項目 | 仕様 |
|---|---|
| ディスプレイ | 4.3"カラーLCD |
| インタフェース | USB：USB2.0ホスト(セーブ・リコール用) LAN：100Base-TX(リモート制御用) |
電源A | AC 100V～240V (50/60Hz) |
| 消費電力 | 最大30VA |
| 動作温度 | 0ºC～+40ºC |
| 性能保証温度 | +10ºC～+35ºC |
| 動作湿度 | 5% ～ 80% RH (結露なきこと) |
| 保存温度 | -20ºC～+60ºC |
| 保存湿度 | 5% ～ 80% RH (結露なきこと) |
| 高度 | 2000m以下 |
| 外形寸法 | 約226W × 100H × 366D mm (突起部を除く) |
| 本体重量 | 約2.5kg |
| 付属品 | ユーザーズガイド、取扱説明書(CD)、電源コード、コードストラップ 各1個 |
アイソレーション・ユニット SE-6011(送信側)仕様
| 項目 | 仕様 |
|---|---|
| バッテリ(オプション) | 最大2装着可能 ※必ずお買い求めください。 |
| 動作時間 | 新品、フル充電、25ºCにて バッテリー1個：15時間 バッテリー2個：30時間 |
| 動作温度 | -15ºC～+50ºC |
| 動作湿度 | 5% ～ 80% RH (結露なきこと) |
| 保存温度 | -20ºC～+60ºC |
| 保存湿度 | 5% ～ 80% RH (結露なきこと) |
| 高度 | 2,000m |
| 外形寸法 | 約90W × 203H × 298D mm |
| 本体重量 | 約2.4kg (バッテリを除く) |
光インタフェース
| 項目 | 仕様 |
|---|---|
| 光源半導体レーザ | クラス1 |
| 光ファイバ | シングルモード |
| 光コネクタ | SE-6011：2連LCコネクタ×1 SE-6000：2連LCコネクタ×4 |
構成
| 品名 | 型式 | |
|---|---|---|
| アイソレーション・アンプ(受信側) | SE-6000 | |
| アイソレーション・ユニット(送信側) | SE-6011 | |
| バッテリ充電器(2個同時充電可) ※「専用Li-ion バッテリ」を充電する際に必要です | CH5050A | |
| バッテリ(SE-6011用、最大2個まで装着可能) | NH2054 | |
| 光ファイバケーブル | 3m | SE-605 |
| 10m | SE-606 | |
| 50m | SE-607(受注生産) | |
| 200m | お問い合わせください | |
