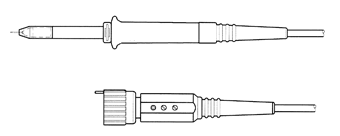

PHV66x/PHVS66x外観
AC rms：2.8kV
DC+AC pk：4kV
Impulse pk：6kV

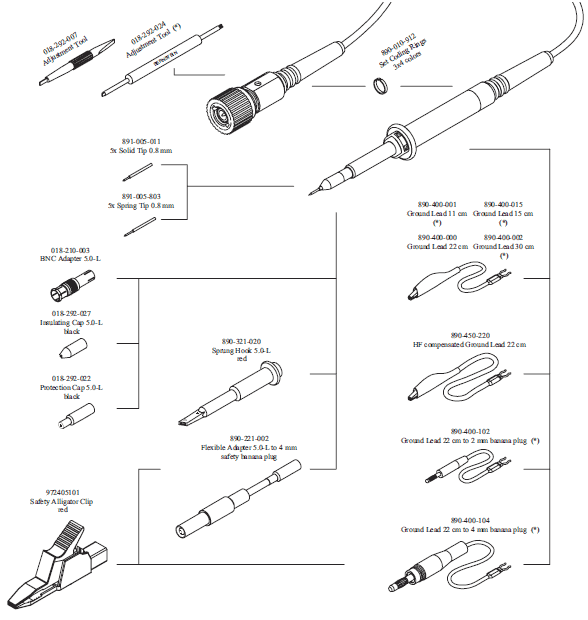

添付品例
※ 仕様の変更により添付品が変わる場合がございます
仕様
| 型式 | 減衰比 | 入力RC | 帯域 〔MHz〕 |
適合容量 〔pF〕 |
ケーブル長 〔m〕 |
最大入力電圧 〔kV〕 |
標準価格(税別) | |||
|---|---|---|---|---|---|---|---|---|---|---|
| R 〔MΩ〕 |
C 〔pF〕 |
AC rms* |
VDC+ pkAC |
Impulse Peak** |
||||||
| PHV661-L PHV661-L RO |
100:1 （PHV665-L /200のみ200:1） | 50 | 7.5 | 400 | 10～25 | 1.2 | 2.8 | 4 | 6 | お問い合わせください |
| PHV662-L PHV662-L RO |
300 | 2 | ||||||||
| PHV662IL-RO*** | 5 | 400 | ||||||||
| PHV663-L PHV663-L RO |
7.5 | 250 | 3 | |||||||
| PHV665-L PHV665-LRO PHV665-L/200 |
お問い合わせください | お問い合わせください | お問い合わせください | 5 | ||||||
| PHVS662-L PHVS662-L RO |
1000:1 | 50 | 6 | 400 | 2 | |||||
| PHVS663-L PHVS663-L RO |
7 | 250 | 3 | |||||||
| PHVS665-L PHVS665-L RO |
8 | 175 | 5 | |||||||
型式の「RO」表記はReadOut(リードアウト)対応です
*AC50/60Hz正弦波の場合 **基準周期の1/10以下のパルス波形の場合 ***PHV662IL-ROは当社製オシロスコープの特性に最適なプローブです

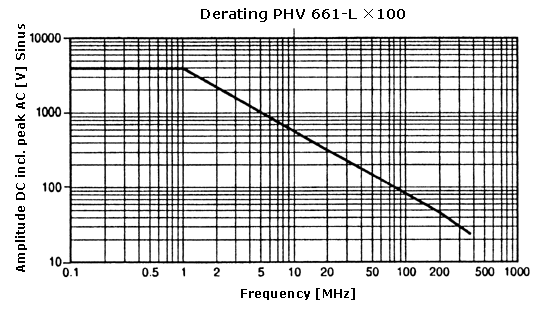

特性図
Derating PHV 661-L ×100
