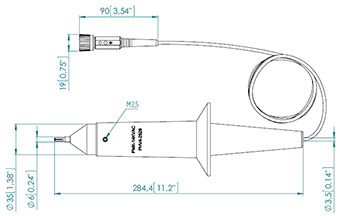

PHV4002外観
AC rms：14kV
DC+AC pk：20kV
Impulse pk：40kV
DC+AC pk：20kV
Impulse pk：40kV

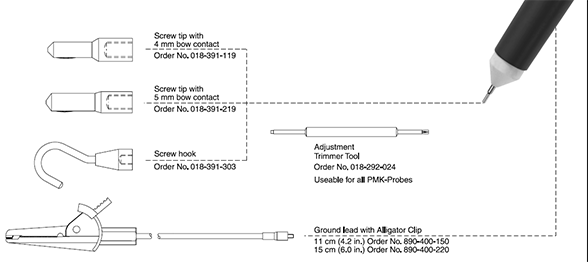

添付品例
（仕様の変更により添付品が変わる場合がございます）
仕様
| 型名 | 標準価格 （税別） | 減衰比 | 入力RC | 帯域 〔MHz〕 |
適合容量 〔pF〕 |
ケーブル長 〔m〕 |
最大入力電圧 〔kV〕 |
|||
|---|---|---|---|---|---|---|---|---|---|---|
| R 〔MΩ〕 |
C 〔pF〕 |
AC rms* |
VDC+ pkAC |
Impulse Peak** |
||||||
| PHV4002-3 PHV4002-3-RO PHV4002-5 PHV4002-5-RO PHV4002-3-P PHV4002-3-P-RO |
お問い合わせください | 1000:1 | 100 | 3 | 100 | 10～50 | 「-3」3 「-5」5 | 14 | 20 | 40 |
| PHV4002-6 PHV4002-6-RO |
<100 | 6 | ||||||||
| PHV4002-8 PHV4002-8-RO |
50 | 8 | ||||||||
| PHV4002-10 PHV4002-10-RO |
10 | 10 | ||||||||
| PHV4002-12 PHV4002-12-RO |
<10 | 12 | ||||||||
・型式の「-p」表記は、持手ち部の無い組み込み用です（手持ち測定不可）
*AC50/60Hz正弦波の場合。**基準周期の1/10以下のパルス波形の場合。

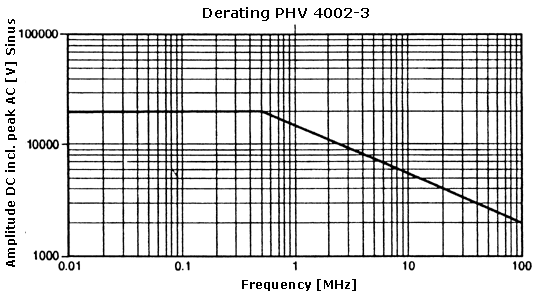

特性図
Derating PHV 4002-3
