■ ケーブル・デバイダ（プローブ先端がBNCになっているプローブ） 入力：BNC, 出力：BNC
■ 280MHz, 300MHz, 350MHz, 400MHz, 500MHz 帯域
■ HF調整ポイント 2箇所あり
添付品例
（仕様の変更により添付品が変わる場合がございます）・ ケーブル・デバイダ本体
・ 説明書
・ カラー・リング 4色 各3個
・ アジャストメント・ツール
仕様
| 型名 | 減衰比 | 入力RC | 帯域〔MHz〕 | 適合容量〔pF〕 | 立ち上がり時間〔nsec〕 | ケーブル長〔m〕 | 標準価格 (税別) | |
|---|---|---|---|---|---|---|---|---|
| R〔Ω〕 | C〔pF〕 | |||||||
| PKT512A PKT512A-RO PKT512AS PKT512AS-RO |
10:1 | 10M | 10 | 500 | 7～25 | 0.7 | 1.2 | お問い合わせください |
| PKT520A PKT520A-RO PKT520AS PKT520AS-RO |
10:1 | 10M | 13 | 400 | 10～40 | 0.9 | 2.0 | |
| PKT530A PKT530A-RO PKT530AS PKT530AS-RO |
10:1 | 10M | 16 | 280 | 10～40 | 1.25 | 3.0 | |
| PKT920A PKT920A-RO PKT920AS PKT920AS-RO |
100:1 | 50M | 6 | 350 | 10～50 | 1 | 2.0 | |
| PKT930A PKT930A-RO PKT930AS PKT930AS-RO |
100:1 | 50M | 6 | 300 | 10～50 | 1.17 | 2.0 | |
- 型式の「-RO」表記は、ReadOut（リードアウト）対応
- 型式の「S」表記は、シリコンチューブがケーブルの被覆を覆っているモデルです

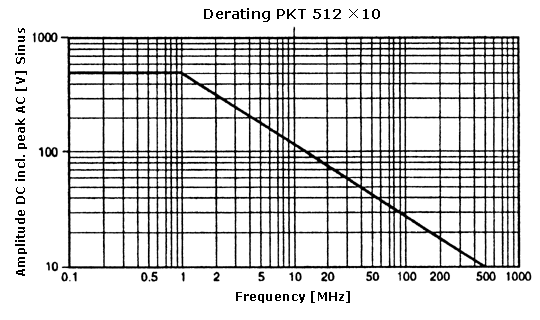

特性図
Derating PKT 512 ×10
