高電圧用プローブ HV-P60A

高電圧用プローブ HV-P30A

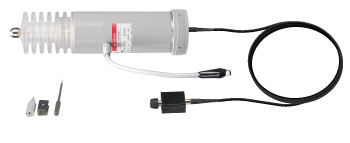

高電圧用プローブ HV-P60A

高圧プローブ　HV-P60A

HV-P60A

  • DC60kV、単発パルス80kVまでの高電圧波形をオシロスコープで測定
  • 周波数帯域DC～50MHzの広帯域
  • シリコンゴム使用でメンテナンスフリー。安定した耐電圧を保証

高電圧用プローブ HV-P60A 仕様

項目 HV-P60A
標準価格(税別) 628,000円
最大入力電圧 DC:60kV、単発パルス:80kV（標準パルス波：波頭長=1μs／波尾長＝40μs）
周波数帯域 DC～50MHz　－3dB
立上り時間 7ns以下
入力RC R 1000MΩ±5%
C 5pF±2pF
減衰比 2000：1　±5%
波形歪み ±5%（10℃～35℃）　※但し、リンギング、オーバーシュートを除く
ケーブル長 約4m
コネクタ形式 BNC形
接続可能な
オシロスコープの入力RC		 R 1MΩ
C 10pF～40pF
大きさ 外観図参照
使用温度・保存温度 -10℃～50℃
質量 プローブ本体:約2.0kg、全体:約3.2kg（付属品含む）
付属品 出力ケーブル（マッチングボックス含む）、締付金具、先端チップ、アース リード、調整ドライバ、収納バッグ
オプション 高圧プローブスタンド（受注生産品）SK-301
SK-301はHV-P60A／HV-P60／HV-P30A／HV-P30共用です。
プローブ受けを上下変更（HV-P60A／HV-P60／HV-P30A／HV-P30用）して取付けます。

高電圧用プローブ HV-P60A 最大入力電圧と周波数（正弦波）

オシロスコープに接続して、高電圧波形を測定する受動プローブです。周波数帯域はDC～50MHz、最大入力電圧はDC60kV、減衰比は2000：1の特性があります。

特性曲線

最大入力電圧と周波数（正弦波）[HV-P60]

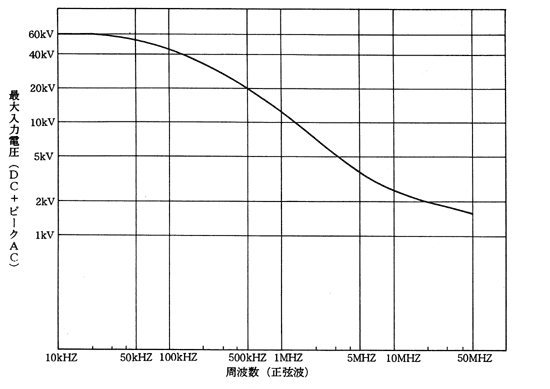

最大入力電圧と周波数（正弦波）[HV-P60A]

HV-P60A 外観図

HV-P60 外観図

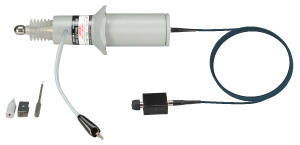

高電圧用プローブ HV-P30A

高圧プローブ　HV-P30A

HV-P30A

  • DC30kV、単発パルス40kVまでの高電圧波形をオシロスコープで測定
  • 周波数帯域DC～50MHzの広帯域
  • シリコンゴム使用でメンテナンスフリー。
    安定した耐電圧を保証

高電圧用プローブ HV-P30A 仕様

項目 HV-P30A
標準価格(税別) 418,000円
最大入力電圧 DC:30kV、単発パルス:40kV（標準パルス波：波頭長=1μs／波尾長＝40μs）
周波数帯域 DC～50MHz　－3dB
立上り時間 7ns以下
入力RC R 100MΩ±5%
C 7pF以下
減衰比 1000：1　±5%
波形歪み ±5%（10℃～35℃）　※但し、リンギング、オーバーシュートを除く
ケーブル長 約3m
コネクタ形式 BNC形
接続可能なオシロスコープの入力RC R 1MΩ
C 10pF～40pF
大きさ 外観図参照
使用温度・保存温度 -10℃～50℃
質量 プローブ本体:約1.3kg、全体:約2.5kg（付属品含む）
付属品 出力ケーブル（マッチングボックス含む）、締付金具、先端チップ、アース リード、調整ドライバ、収納バッグ
オプション 高圧プローブスタンド（受注生産品）SK-301
SK-301はHV-P60A／HV-P60／HV-P30A／HV-P30共用です。
プローブ受けを上下変更（HV-P60A／HV-P60／HV-P30A／HV-P30用）して取付けます。

高電圧用プローブ HV-P30A 最大入力電圧と周波数（正弦波）

特性曲線

最大入力電圧と周波数（正弦波）[HV-P30]

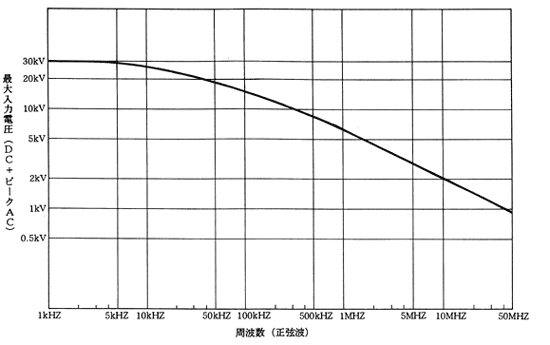

最大入力電圧と周波数（正弦波）[HV-P30A]

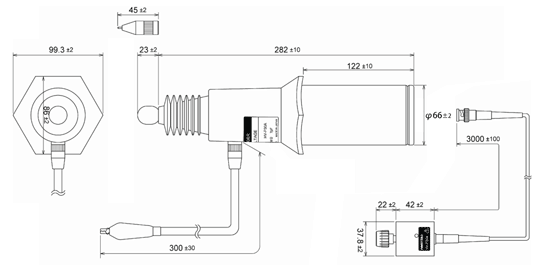

HV-P30A 外観図

HV-P30A 外観図
