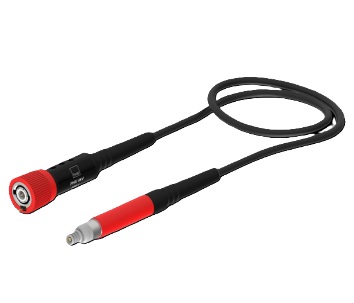

PHVXシリーズは、SiCベースのデバイス、IGBT、サイリスタ、高速スイッチングHVダイオードなどの
高速スイッチング素子に対するパルステスト時のVDS測定といった用途に最適です。
- 周波数帯域 >600MHz
- 最大入力定格電圧 4000V (DC, ACpeak）
仕様
電気的特性
| モデル | PHVX4kモデル | ||
|---|---|---|---|
| 型番 | PHVX4kV-2-0 PHVX4kV-2-0-RO PHVX4kV-2-S PHVX4kV-2-S-RO |
PHVX4kV-3-0 PHVX4kV-3-0-RO PHVX4kV-3-S PHVX4kV-3-S-RO |
PHVX4kV-5-0 PHVX4kV-5-0-RO PHVX4kV-5-S PHVX4kV-5-S-RO |
| 減衰比 *（±1%保証） | 100:1 | ||
| 最大入力定格電圧1 | |||
| 非測定カテゴリ | 4000 Vrms / 4000 Vpk / 4000 VDC | ||
| CAT定格 | 非該当 | ||
| 汚染度 | 2 | ||
| DCゲイン確度2 | ±0.5%（暫定値） | ||
| 入力インピーダンス | 50MΩ || <3pF | ||
| 容量補償範囲 | 10pF ～ 25pF | ||
| 計測器の入力インピーダンス | 1 MΩ | ||
| ケーブル長 | 2m | 3m | 5m |
| 帯域幅（-3dB） | >600MHz | >600MHz | TBD |
| 立ち上がり時間 （10%～90%） | <800ps | <800ps | TBD |
仕様表にて*印の無い項目は代表値です。
1この定格は、IEC 61010-1 に基づく管理された環境下での基本絶縁に基づいています。
2入力電圧 >25%
機械的仕様
| 項目 | 仕様 | ||
|---|---|---|---|
| 重量（プローブ本体のみ） | TBD | ||
| ケーブル長 | 2m / 3m / 5m （各モデルによる） | ||
| プローブ入力 | 0.64mm（0.025インチ）角ピンヘッダーに配置 | ||
| 出力コネクタ | BNC（オス） | ||
環境仕様
| 項目 | 仕様 | |||
|---|---|---|---|---|
| 温度範囲 | 動作 | 0℃ ～ +50℃ | ||
| 保存 | -40℃ ～ +71℃ | |||
| 最大相対湿度 | 動作 | 温度が31℃までの場合相対湿度80% +50℃までは40%に直線的に減少 |
||
| 高度 | 動作 | 最大2000m | ||
| 保存 | 最大15000m | |||
同梱物
アクセサリの選択は、オーダーインフォメーションを参照してください。
- PHVXシリーズ プローブ本体（×1）
- 890-440-005 PHVX-GNDリンク"A"
2000V（DCまたはAC Peak）5.08mmピッチ（×1） - スプリング・チップ、ゴールドプレート（×2）
- ソリッド・チップ、ゴールドプレート（×2）
- 890-440-008 PHVX-GNDリンク
（10cm GNDリード – 2mmバナナクリップ、およびクランプ付き）（×1） - 890-880-101 0.64mmコンタクトピン（×10）
- ピンコネクタ 7ピン 0.635mmピッチ、1列（SL 1 053 7 G）
- ケーブル・コーディング・リング・セット 14mm（3x4色）
- 018-297-007 トリマ治具
- 取扱説明書
各種資料
| 項目 | ファイル名 |
|---|---|
| データシート | PHVX シリーズ データシート（日本語） |
| マニュアル | PHVX シリーズ マニュアル（英文） |
オーダーインフォメーション
Step1：プローブの選択
| 型式 | 仕様 |
|---|---|
| 4000VDC / 4000Vpk、ケーブル長2m、>600MHz、減衰比100:1モデル | |
| PHVX4k-2-0-RO | リードアウト機能付き |
| PHVX4k-2-S-RO | リードアウト機能付き、大電流用シリコン絶縁付き |
| PHVX4k-2-0 | リードアウト機能無し |
| PHVX4k-2-S | リードアウト機能無し、大電流用シリコン絶縁付き |
| 4000VDC / 4000Vpk、ケーブル長3m、>600MHz、減衰比100:1モデル | |
| PHVX4k-3-0-RO | リードアウト機能付き |
| PHVX4k-3-S-RO | リードアウト機能付き、大電流用シリコン絶縁付き |
| PHVX4k-3-0 | リードアウト機能無し |
| PHVX4k-3-S | リードアウト機能無し、大電流用シリコン絶縁付き |
| 4000VDC / 4000Vpk、ケーブル長5m、>600MHz、減衰比100:1モデル | |
| PHVX4k-5-0-RO | リードアウト機能付き |
| PHVX4k-5-S-RO | リードアウト機能付き、大電流用シリコン絶縁付き |
| PHVX4k-5-0 | リードアウト機能無し |
| PHVX4k-5-S | リードアウト機能無し、大電流用シリコン絶縁付き |
Step2：追加アクセサリの選択
| 型式 | 仕様 | |
|---|---|---|
| 890-440-001 | PHVX-PCBアダプタ 4000V 最大4000VDC / AC peak（レイアウト要件を遵守） PMK社製PHV 1000/2000用の高電圧PCBアダプタ5.0-Lと同じフットプリント |
 |
| 890-440-002 | PHVX-BNCアダプタ 最大750VDC / 750Vpk |
 |
| 890-440-003 | PHVX 2mmバナナ・デュアルアダプタ 最大750VDC / 750Vpk |
 |
| 890-440-004 | スプリング・フック（赤） 最大4000VDC / 4000Vpk |
 |
| 890-440-005 | PHVX GNDリング”A” 2500V DC / AC peak 5.08mmピッチ、360°回転 （標準添付品） |
 |
| 890-440-015 | PHVX GNDリング”B” 4000V DC / AC peak 7.62mmピッチ、360°回転 |
 |
| 890-440-006 | PHVX デュアルGNDリング”A” 2500V DC / AC peak 5.08mmピッチ、360°回転 |
TBD |
| 890-440-016 | PHVX デュアルGNDリング”B” 4000V DC / AC peak 7.62mmピッチ、360°回転 |
TBD | 890-440-007 | PHVX GNDリング、GNDリード-2mmバナナクリップ付き クランプ無し |
 |
890-440-008 | PHVX GNDリング-GNDリード-2mmバナナクリップ付き、 クランプ付き （標準添付品） |
 |
| 890-800-001 | スプリングチップ ゴールドプレート（×5） |  |
| 890-800-000 | ソリッドチップ ゴールドプレート（×5） |  |
890-440-009 | PHVX デュアル・アダプタ 2mmバナナ ペア・クランプ（赤/黒）、最大4000V DC / 4000V pk |
 |
890-440-010 | 2mmバナナプラグ用クランプ、 2個入り（赤/黒） 最大4000V DC / 4000V pk |
 |
