スイッチングデバイスのON電圧を確実に計測します

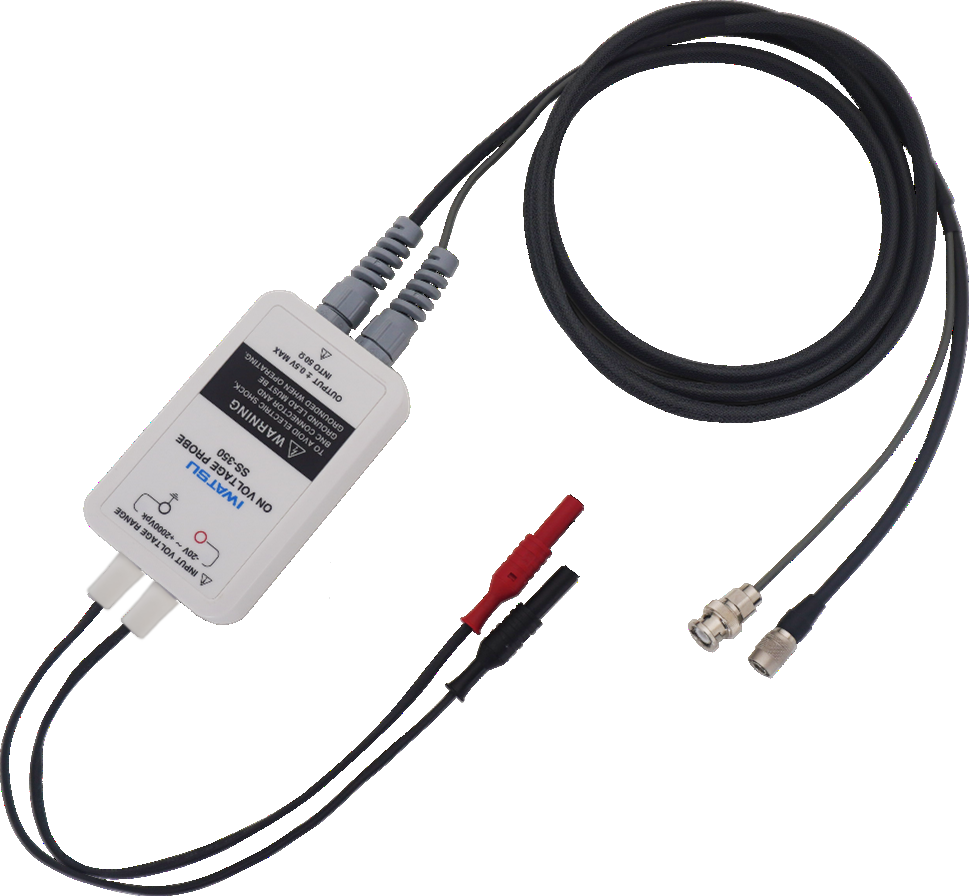

SS-350は、MOSFET等のスイッチングデバイスを起動した際のスイッチ間電圧(ON電圧)を測定するプローブです。
スイッチングデバイスをOFFした際に発生する高い電圧をプローブ内部で制限(クランプ)することにより、
低いON電圧をより正確に測定することができます。
主な特長
■最大入力電圧 +2,000Vpeak
■クランプ電圧 +1.5V / +2.5V / +5.5V
■当社オシロスコープ DS-8000シリーズ からクランプ電圧とオフセット電圧の設定・電源供給が可能
※本製品は、当社オシロスコープ DS-8000シリーズ でのみ使用可能です。
![](/wp-content/uploads/2024/07/本体-2.png)
最適なアプリケーション
● SiCデバイスON抵抗の温度依存性評価
● GaNデバイスの電流コラプスによるON抵抗増加傾向の評価
● ON電圧の異常な温度上昇の影響を検出
● 過電流状態によって生じるON電圧上昇の測定
仕様 基本性能
信号入力部 | |
---|---|
コネクタ | Φ 4mm バナナプラグ |
入力範囲 | -20Vpeak ~ +2,000Vpeak |
ケーブル長 | 30cm |
クランプ電圧 | +1.5V / +2.5V / +5.5V |
信号出力部 | |
コネクタ | BNC |
出力インピーダンス | 50Ω ±1% |
ケーブル長 | 2m |
減衰比 | 5:1 (出力 50Ω 終端時) |
出力電圧 | ・クランプ電圧 ±1.5V 選択時:信号振幅 0V ~ +1.0V (出力電圧 0V~+0.2V)
・クランプ電圧 ±2.5V 選択時:信号振幅 0V ~ +2.0V (出力電圧 0V~+0.4V) ・クランプ電圧 ±5.5V 選択時:信号振幅 0V ~ +5.0V (出力電圧 0V~+1V) |
オフセット調整 | ±0.4V以上 可変 |
プローブパワーインターフェース | |
コネクタ | 丸型 6pin |
ケーブル長 | 2m |
電源 | DS-8000シリーズ のプローブパワー端子から供給 |
プローブ制御 | DS-8000シリーズ からクランプ電圧・オフセット電圧を設定可能 |
※DS-8000シリーズ は、下記の条件を満たす場合に使用可能です。
・ソフトウェア バージョン7.1 以降であること
・4ch機の場合は FE1 バージョンが 1 以降、8ch機の場合は FE1 および FE2 バージョンが共に 1 以降であること
外形
大きさ | 60(W) × 28(H) × 115(D) mm (突起物を除く) |
---|---|
質量 | 約 350 g |
環境特性
性能保証温度 | +10℃ ~ +35℃ |
---|---|
動作温度 | 0℃ ~ +40℃ |

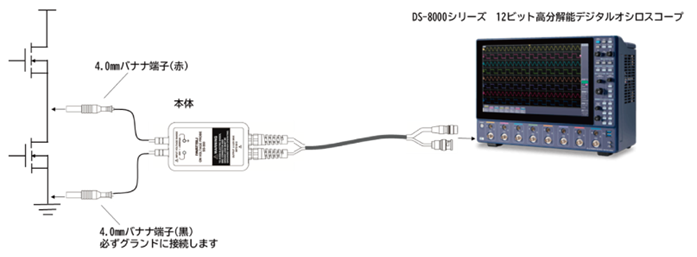

SS-350 使用イメージ
![](/wp-content/uploads/2024/07/使用イメージ.png)
アプリケーション例
GaNデバイスのスイッチング開始時のON電圧特性例

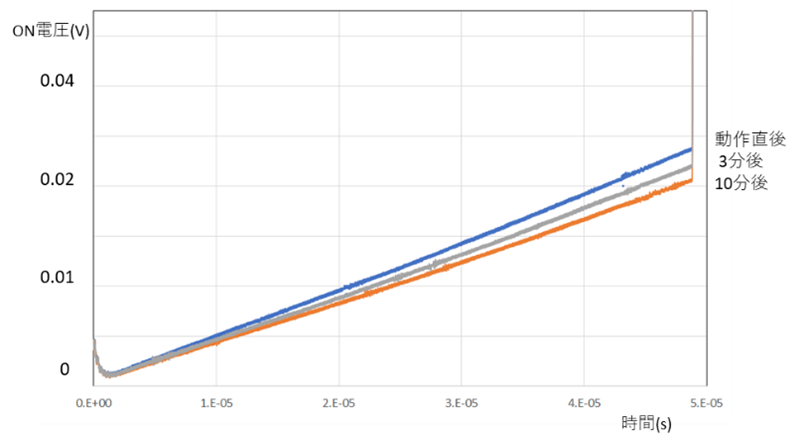

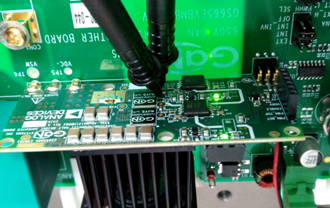

● プロービング例 ● ON電圧の変化
![](/wp-content/uploads/2024/07/プロービング例.png)
![](/wp-content/uploads/2024/07/ON電圧の変化.png)
