広帯域・高電圧差動プローブ
BumbleBeeは最大500MHz,2kV差動入力（1kV同相入力）対応の差動プローブです。IGBT等のパワーデバイスを使用したモータードライバ、スイッチング電源、インバータ、コンバータ等の信号測定に最適です。
入力（+、－）及び出力にオーバーロードインジケータを備え、4段階のアッテネータとオフセット機能により最適な測定が可能です。
- 広帯域 500MHz
- 2kV対応
- 高CMRR
- 4種アッテネーション（50:1, 100:1, 250:1, 500:1）
- 50Ω入力を備えたあらゆる測定器に使用可能
BumbleBee（バンブルビー）本体とアクセサリ
プローブチップアダプタ
2-Footerを用いて保持
オプションのツインホルダーと
3Dポジショナー を用いて保持した例
プローブチップアダプタを用いて基板に直接半田付けされたピン をプロービングすることによって波形の乱れを抑えられます。
電源ユニット／プローブ･コントロール･ボックス（別売)
※本体を使用する際には、必ず電源ユニット／プローブ･コントロール･ボックスが必要です。
本体への電源供給とUSBまたはオプションのEthernetを介して本体をコントロールします。コントロールソフトはプローブ･コントロール･ボックスにUSBメモリで同梱しています。

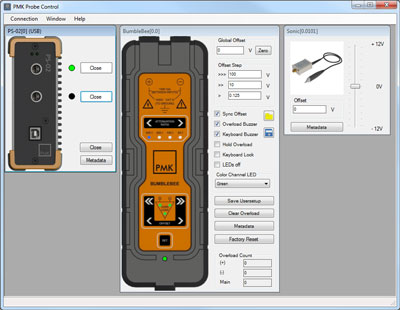

プローブ･コントロール･ボックス付属ソフトウェアの画面

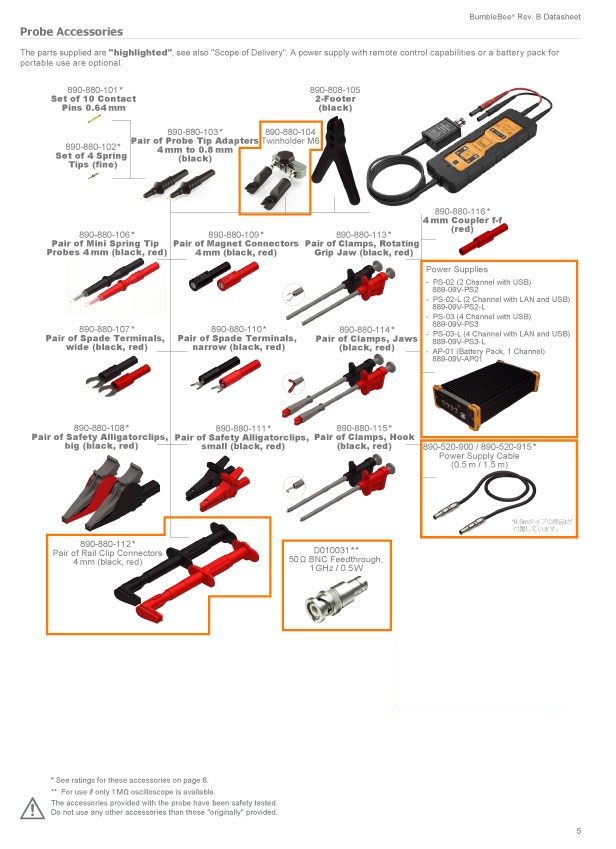

アクセサリ構成図
※橙枠のアクセサリにつきましては、別売となっております。
仕様
各電気的仕様1は（*）で注釈が無い限り平均の値です。
| モデル名 型番 |
±2000V Bamblebee 880-102-501 (2 m) 880-106-501 (6 m) 880-107-501 (7 m) |
±1000V Bamblebee 880-132-501 (2 m) 880-137-501 (7 m) |
±400V Bamblebee 880-122-501 (2 m) 880-127-501 (7 m) |
±200V Bamblebee 880-112-501 (2 m) 880-117-501 (7 m) |
|---|---|---|---|---|
| 減衰量* |
500:1, 250:1, 100:1, 50:1 | 250:1, 125:1, 50:1, 25:1 | 100:1, 50:1, 20:1, 10:1 | 50:1, 25:1, 10:1, 5:1 |
| 帯域幅*（-3dB）小信号 （保証値） |
250:1, 500:1: 400MHz 50:1, 100:1: 400MHz |
250:1, 125:1: 500MHz 50:1, 25:1: 400MHz |
100:1, 50:1: 500MHz 20:1, 10:1: 400MHz |
50:1, 25:1: 500MHz 10:1, 5:1: 400MHz |
| 立ち上がり時間（10%-90%） 小信号 |
250:1, 500:1: 0.9ns 50:1, 100:1: 1.0ns |
250:1, 125:1: 0.8ns 50:1, 25:1: 0.95ns |
100:1, 50:1: 0.8ns 20:1, 10:1: 0.95ns |
50:1, 25:1: 0.8ns 10:1, 5:1: 0.95ns |
| 最大定格入力電圧2 | ||||
| 被測定カテゴリ | 2000 Vref.（実効値） 6000V（過渡過電圧） |
1000 Vref. 1000V（過渡過電圧） |
400 Vref. 1000V（過渡過電圧） |
200 Vref. 1000V（過渡過電圧） |
| CAT範囲 | 1000V CATⅢ | 300V CATⅢ | 150V CATⅡ | 150V CATⅡ |
| 汚染度 | 2 | |||
| 最大差動入力電圧 （DC+AC Peak） |
500:1 ±2000V 250:1 ±1000V 100:1 ±400V 50:1 ±200V |
250:1 ±1000V 125:1 ±500V 50:1 ±200V 25:1 ±100V |
100:1 ±400V 50:1 ±200V 20:1 ±80V 10:1 ±40V |
50:1 ±200V 25:1 ±100V 10:1 ±40V 5:1 ±20V |
| 同相入力電圧 | ±2000V peak （1400Vrms） |
±1000V peak （700Vrms） |
±400V peak （280Vrms） |
±200V peak （140Vrms） |
| DCゲイン確度3 | 500:1, 250:1: ±0.35% 100:1, 50:1: ±0.7% |
250:1, 125:1: ±0.35% 50:1, 25:1: ±0.7% |
100:1, 50:1: ±0.35% 20:1, 10:1: ±0.7% |
50:1, 25:1: ±0.35% 10:1, 5:1: ±0.7% |
| 遅延時間（±0.5ns） | 12ns(2m), 28ns(6m), 32.5ns(7m) | 12ns(2m), 32.5ns(7m) | 12ns(2m), 32.5ns(7m) | 12ns(2m), 32.5ns(7m) |
| ノイズ（AC RMS）4 | 500:1, 250:1: 75mV 100:1, 50:1: 55mV |
250:1, 125:1: 37mV 50:1, 25:1: 27mV |
100:1, 50:1: 14mV 20:1, 10:1: 11mV |
50:1, 25:1: 7mV 10:1, 5:1: 5mV |
| 入力インピーダンス5 | ||||
| 各入力-GND間 | 5MΩ || 5pF | 2.5MΩ || 5pF | 1.125MΩ || 5pF | 500kΩ || 5pF |
| 差動入力インピーダンス | 10MΩ || 2.5pF | 5MΩ || 2.5pF | 2.25MΩ || 2.5pF | 1MΩ || 2.5pF |
| 同相信号除去比（CMRR） | DC: 80dB 100kHz: 70dB 1MHz: 70dB 32MHz: 62dB 10MHz: 50dB 50MHz: 45dB 100MHz: 40dB 400MHz: 35dB |
|||
2 IEC61010-031により定義。詳細はマニュアルを参照してください。
3 入力電圧 >25%
4 入力に関連する。広帯域ノイズDC～30MHz
5 入力リードを含む。測定周波数1MHz。ケーブル線は平行
各種資料
| 項 目 | ファイル名 | |
|---|---|---|
| プローブ本体 データシート | 日本語 | BumbleBee Series Datasheet_2024R06_JP.pdf |
| 電源ユニット／プローブ・コントロール・ボックス データシート | 日本語 | BumbleBee_Power_supply_Datasheet_JP.pdf |
オーダインフォメーション
| 外観 | 品名 | 型式・モデル名 | 型番 |
|---|---|---|---|
（Bamblebee ±2000V） |
高電圧差動プローブ 本体 | BumbleBee ±2000V, 2mプローブケーブル | 880-102-501 |
| BumbleBee ±2000V, 6mプローブケーブル | 880-106-501 | ||
| BumbleBee ±2000V, 7mプローブケーブル | 880-107-501 | ||
| BumbleBee ±1000V, 2mプローブケーブル | 880-132-501) | ||
| BumbleBee ±1000V, 7mプローブケーブル | 880-137-501 | ||
| BumbleBee ±400V, 2mプローブケーブル | 880-122-501 | ||
| BumbleBee ±400V, 7mプローブケーブル | 880-127-501 | ||
| BumbleBee ±200V, 2mプローブケーブル | 880-112-501 | ||
| BumbleBee ±200V, 7mプローブケーブル | 880-117-501 | ||
(PS-03) |
電源ユニット／ プローブ・コントロール・ボックス |
PS-02 2ch電源、リモートコントロール用USBインターフェイス付き 100 -240V AC / 50 - 60Hz |
(889-09V-PS2) |
| PS-02-L 2ch電源、リモートコントロール用LANおよびUSBインターフェイス付き 100 -240V AC / 50 - 60Hz |
889-09V-PS2-L | ||
| PS-03 4ch電源、リモートコントロール用USBインターフェイス付き 100 -240V AC / 50 - 60Hz |
889-09V-PS3 | ||
| PS-03 4ch電源、リモートコントロール用LANおよびUSBインターフェイス付き 100 -240V AC / 50 - 60Hz |
889-09V-PS3-L | ||
| AP-01 バッテリーパック, 1チャンネル, リモートコントロール無し |
889-09V-AP01 |
