TETRIS アクティブプローブは近接した2.54mmピッチのピンに並列に接触することができます。本プローブの筐体はT字型になっており、次々と重ねていくことにより制限なくプローブをスタックすることができます。このようにして、複数の測定が同時に実施できます。
■ 高入力インピーダンス:1 MΩ、低容量:0.9 pF
■ 交換可能な先端ばねチップ
■ 近接した2.54mmピッチのICリードに接触可能
■ 50Ω入力の測定器であれば、いずれにも接続可能
TETRIS アクティブプローブはオシロスコープ用のプローブ専業メーカにより独立した測定システムとして製作されました。
小型形状と便利なアクセサリにより、測定業務を簡素化します。

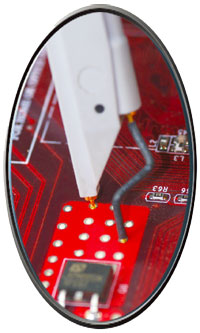

狭小スペースにきっちりフィットするだけでなく、非常に小さなテストポイントやバイアにも接触可能です。
■周波数帯域DC～最高2.5GHzで高入力インピーダンス
入力抵抗1MΩ、入力容量0.9pFのTETRIS は、全ての周波数レンジの測定に対して適しています。全3モデルにより、DC～2.5GHzまでの帯域をカバーしています
設置プレードと銅パッドの使用により、IC上の真値に近い測定のために、GNDの接続を極力短くすることができます。

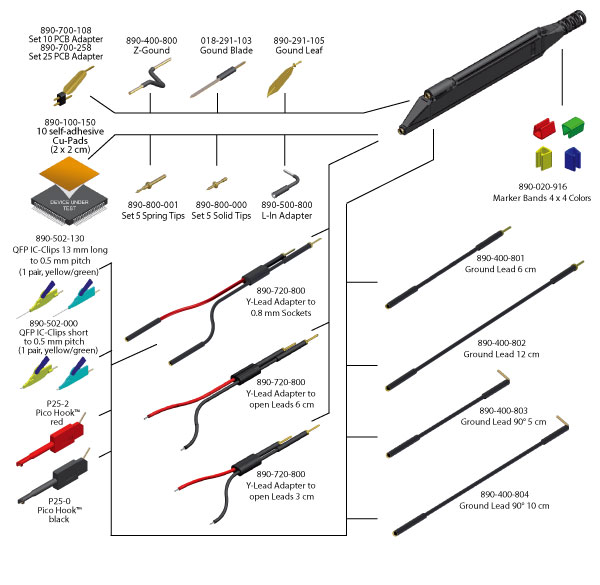

アクセサリ構成図

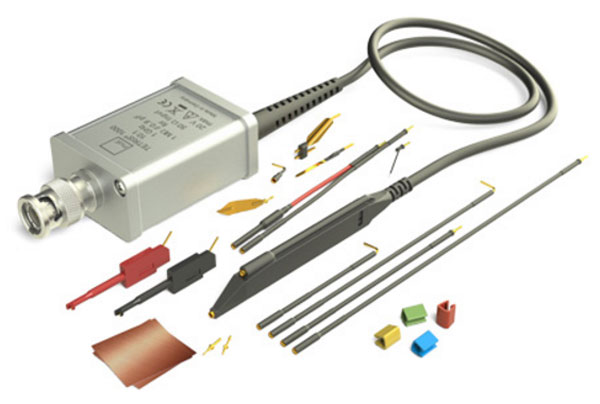

添付品例 （仕様の変更により添付品が変わる場合がございます）■ Probe
■ Spring Tip
■ Solid Tip
■ L-In Adapter
■ Ground Blade
■ 2 self-adhesive Cu-pads
■ Ground Lead 6 cm
■ Ground Lead 12 cm
■ Ground Lead 90° 5 cm
■ Ground Lead 90° 10 cm
■ Y-lead adapter to 0.8 mm sockets
■ Picohook™ black
■ Picohook™ red
■ Marker Bands 4 Colors
■ Z-Ground
■ PCB Adapter
■ Ground Leaf
■ Power Supply
仕様
| 型番 | TETRIS 1000 | TETRIS 1500 | TETRIS 2500 |
|---|---|---|---|
| 標準価格 | お問い合わせください | ||
| 減衰比 | 10:1 | ||
| 入力インピーダンス | 1 MΩ // 0.9pF | ||
| 測定器側入力インピーダンス | 50Ω | ||
| プローブ周波数帯域 | 1.0 GHz | 1.5 GHz | 2.5 GHz |
| システム周波数帯域 | 600MHz | 1GHz | 2GHz |
| 入力ダイナミックレンジ | ±8V | ||
| 最大入力電圧 | 20V | ||
| ケーブル長 | 1.3m | ||
| 電源 | ACアダプタ（標準付属） | ||
各種資料
| 項 目 | ファイル名 | |
|---|---|---|
| TETRIS 1000/1500 データシート | 英語 | 881-000-000_Datasheet_Tetris1000_en.pdf |
| TETRIS 1000 マニュアル | 英語 | 881-000-000_Manual_Tetris1000_en.pdf |
| TETRIS 1500 マニュアル | 英語 | 881-000-000_Manual_Tetris1500_en.pdf |
| TETRIS 2500 マニュアル | 英語 | 882-500-000_Manual_Tetris2500_en.pdf |
オーダインフォメーション
| 型番 /（Order number） | 標準価格 | プローブ周波数帯域 | 外観 |
|---|---|---|---|
| TETRIS 1000 （881-000-INT） |
お問い合わせください | 1.0GHz |  |
| TETRIS 1500 （881-500-INT） |
お問い合わせください |
1.5GHz | |
| TETRIS 2500 （882-500-INT） |
お問い合わせください | 2.5GHz |
