A1020（HUBERT社製）
EMC、高周波部品の評価などに利用できる50Ω系パワーアンプ
A1020 仕様
| モデル | A1020-200-20 | A1020-200-100 | A1020-25-250 | A1020-75-250 | A1020-75-400 | A1020-180-400 |
|---|---|---|---|---|---|---|
| 出力電力 | 200W | 25W | 75W | 180W | ||
| 周波数範囲 | 100kHz～ 20MHz |
100kHz～ 100MHz |
100kHz～ 250MHz |
10kHz～ 250MHz |
100kHz～ 400MHz |
1MHz～ 400MHz |
| アンプ形式 | Class A | Class A/AB | ||||
| ゲイン | 41dB | 56.5dB | 46dB | 51dB | 56dB | |
| モニタ出力 | 50Ω、出力レベルの-50±1dB | 50Ω、出力レベルの-40dB | ||||
| コネクタ | N（j） | |||||
| インター ロック | あり | |||||
| 外形寸法（mm） | 約484W×153.6H×546D | 約449W×133H×435.5D | ||||
| 質量 | 約14.5kg | 約10kg | 約15kg | |||
| 標準価格 | お問い合わせください | |||||
※総務大臣の使用許可を必要とする「高周波利用設備」（10kHz以上かつ高周波出力が50Wを超える機器）申請については、
管轄の総合通信局にお問い合わせください。
アプリケーション
容量性・誘導性負荷
- キャパシタ・コンデンサのインピーダンス測定
- トランス・リアクトルの損失測定
- 高周波コンポーネントの特性評価
EMC
- 伝導イミュニティ試験-IEC61000-4-6
- 伝導イミュニティ試験（BCI 試験）-ISO11452-4
ピエゾ・圧電素子・圧電セラミック等のアクチュエータの駆動
超音波用アクチュエータの駆動
ヘルムホルツコイル駆動による磁界発
医療用機器の研究開発
プラズマ・レーザー機器用RF アンプ
アンテナ・無線機器の評価
圧電素子

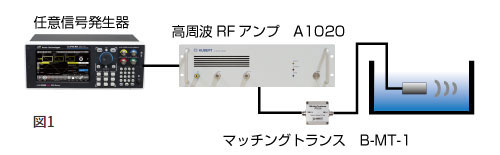

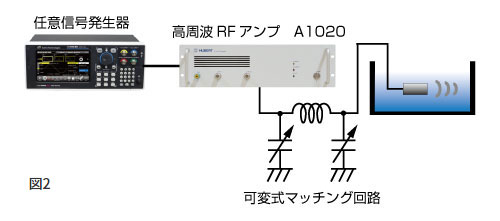

超音波デバイスの駆動等、高周波・高電圧が必要になるアプリケーションでは、A1020-200-20の出力電圧282V（50Ω）をマッチングトランス変換器B-MT-1と使用した場合、565V（200Ω）に増幅できます（図1）。 この他、可変式マッチング回路やバランなどを用いて、整合性を高めることもあります（図2）。

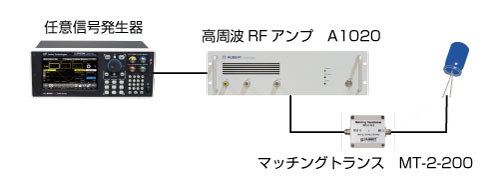

コンデンサの評価
車載電装品・産業機器の小型化による電機器の駆動周波数の 高速化に対応した、積層セラミックコンデンサを高周波・高電圧試験が行えます。またオプションのマッチングトランスを使用することにより、幅広い負荷インピーダンスのDUT に対応します。

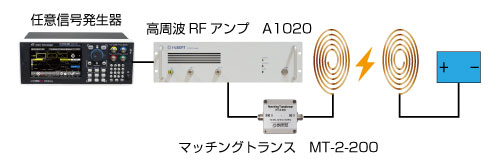

非接触給電用コイルの駆動
電気自動車・モバイル機器等、電力の非接触給電が普及し始めていますが、より高効率な電力伝送が求められています。マッチングトランスを使用することにより幅広い負荷インピーダンスのコイルをドライブでき、また任意信号発生器で印加波形を変化させるなど多彩な評価が行えます。

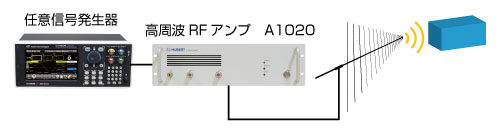

EMC/EMS 試験
伝導イミュニティ試験（BCI 試験）等で使用するRF アンプとして使用できます。A1020-200-400 は周波数帯域400MHz・200W の広帯域アンプで、直線性・低歪等に優れ高い波形品質を必要とするEMC・EMS 試験に最適です。
