アイソレーション・システム DM-8000H
広帯域・多チャネル同時測定、超高電圧のフローティング測定に対応特長
- 周波数帯域 DC~500MHz
- 多チャネル同時測定(2ch~24ch)
- 光ファイバによるアイソレーションで高電圧測定部と操作部を分離
- 高電圧測定部はバッテリ駆動(連続動作約12時間)

こんなアプリケーションに最適
- インバータの上下アーム信号の同時測定
- パワーモジュールの損失測定
- 開閉器等の遠距離サージ測定(最大伝送距離200m)
- 雷サージ波形の観測
完全アイソレートのメリット
インバータ上アームのVceやVgeを測定する場合には、出力波形を基準にしてゲート電圧やコレクタ電圧を測定する必要があります。オシロスコープに付属するシングルエンド入力のプローブを使用すること危険なので使用できません。


従来、このような測定には差動プローブが使用されてきましたが、同相除去比や耐同相電圧の制約により波形が乱れたり充分な測定帯域を確保するのが難しい場合がありました。
本アイソレーション・システムでは、光ファイバとバッテリ駆動によるアイソレーションにより、上記制約を受けることなく、正確に信号観測することができます。
DM-8000/DM-8000H用ソフトウェア→こちら
(ファームウェア、取扱説明書等)
- 本製品はシステム製品のため、仕様ならびに価格構成については、お問い合わせください。 (フリーダイヤル0120-086-102 受付時間:土曜、日曜、祝日を除く9:00~12:00/13:00~17:00)
システム構成例
3相インバータ上下アーム同時測定
インバータ上下アームの、Vce、Vge、Icや出力電圧・電流波形の同時測定が可能です。また、dv/dtやdi/dt、パワーロスなどのパラメータ測定が可能です。

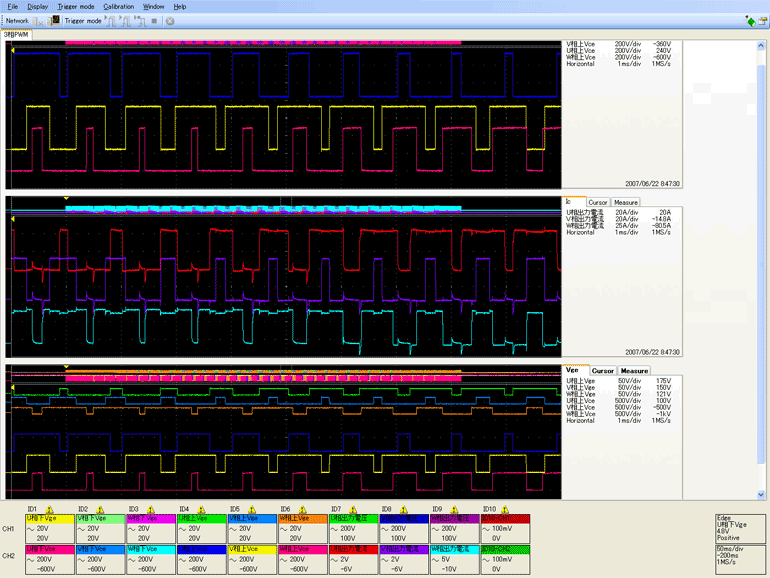

測定画面の例

[画像をクリックすると拡大表示します。]
品名 | 型番 | 数量 | |
---|---|---|---|
![]() |
メイン・ユニット | DM-8000H | 1 |
アクイジションコントロールカード | DM-610A | 1 | |
トランシーバカード | DM-600A | 4 | |
![]() |
アイソレーション・ユニット (16ch) | DM-900A | 8 |
![]() |
光ファイバケーブル (5m) | DM-005 | 8 |
単相インバータ上下アーム同時測定

品名 | 型番 | 数量 |
---|---|---|
メイン・ユニット | DM-8000H | 1 |
アクイジション コントロールカード |
DM-610A | 1 |
トランシーバカード | DM-600A | 1 |
アイソレーション・ ユニット (4ch) |
DM-900A | 2 |
光ファイバケーブル (5m) | DM-005 | 2 |
開閉器等の遠距離複数点サージ測定
開閉器等のサージ測定で高電圧測定部と操作部の距離が離れている 場合、光ファイバーケーブルの延長で最大200mの遠距離測定が可能です。

品名 | 型番 | 数量 |
---|---|---|
メイン・ユニット | DM-8000H | 1 |
アクイジション コントロールカード |
DM-610A | 1 |
トランシーバカード | DM-600A |
1 |
アイソレーション・ ユニット (4ch) |
DM-900A | 2 |
光ファイバケーブル (100m) | DM-009 | 2 |
