概要

Iwatsu Test Instruments Toolsのインストーラには次の4つのソフトウェアが含まれています。

Scope Viewer Ver2.10（スコープ・ビュワー）

デジタル・オシロスコープで取得した波形を表示するアプリケーションです。

Scope Controller Ver1.1.9.0　（スコープ・コントローラ）

デジタル・オシロスコープ、信号発生器、マルチメータ、カウンタを制御するアプリケーションをMicrosoft Excel、Visual C#、Visual Basic等で作成する場合に、コンピュータとこれらの計測機器の通信を容易にするためのツールです。

Mask Creator Ver1.2　（マスク・クリエイタ）

デジタル・オシロースコープでPass/Fail(合否)判定に使用するマスク波形を編集するためのアプリケーションです。次のデジタル・オシロスコープに対応しています。

VOAC Simple Remote Ver1.1　（VOACシンプル・リモート）

デジタル・マルチメータのVOAC7602/7502とパソコンをリモート接続し、画面のキャプチャ画像、設定条件、ログデータを読み出してファイルに保存するツールです。

※ViewGoⅡ DS-5600A / DS-5600 / DS-5500A / DS-5500 / DS-5400A / DS-5400 シリーズ、ViewGo DS-5300シリーズ、SC-7217/A、SC-7215/A、VOAC7602、VOAC7502のUSBドライバーもインストールされます。

各種主な仕様

Scope Viewer　（スコープ・ビュワー）

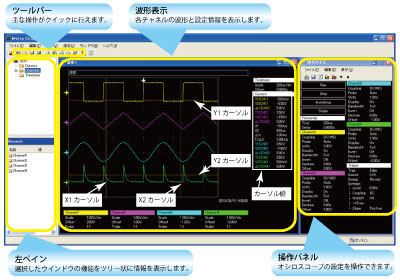

Scope Viewer画面

デジタル・オシロスコープで取得した波形を表示するアプリケーションです。次のデジタル・オシロスコープに対応しています。

  • デジタル・オシロスコープ DS-5600Aシリーズ
  • デジタル・オシロスコープ DS-5600シリーズ
  • デジタル・オシロスコープ DS-5500Aシリーズ
  • デジタル・オシロスコープ DS-5500シリーズ
  • デジタル・オシロスコープ DS-5400Aシリーズ
  • デジタル・オシロスコープ DS-5400シリーズ
  • デジタル・オシロスコープ DS-5300シリーズ (TCP/IP接続はファームウェアバージョン5.14以降)※1
  • デジタル・オシロスコープ DS-5100Aシリーズ (ファームウェアバージョン 01.02 SP 8以降) ※2 ※3
  • デジタル・オシロスコープ DS-5100Bシリーズ ※3
※1.ファームウェアバージョンは、DS-5300本体の[UTILITIES]ボタンを押し、ファンクションキーで[Status & Update]、[Status]の順に選択すると[Software Version]として表示されます。
※2.ファームウェアバージョンは、DS-5100Aシリーズ本体の[UTILITIES]ボタンを押し、ファンクションキーで[Service]、[SystemInfo]の順に選択すると[Software version]として表示されます。
※3.64ビット版Windowsの場合、DS-5100A、DS-5100Bは使用できません。
最新のファームウェアは弊社のWebサイト(http://www.iti.iwatsu.co.jp)でユーザ登録すると入手できます。ファームウェアのバージョンアップ手順は、弊社のWebサイトをご参照ください。

Scope Controller　（スコープ・コントローラ）

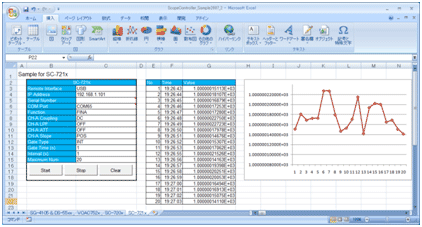

Scope Controller画面

デジタル・オシロスコープ、信号発生器、マルチメータ、カウンタを制御するアプリケーションをMicrosoft Excel、Visual C#、Visual Basic等で作成する場合に、コンピュータとこれらの計測機器の通信を容易にするためのツールです。次の計測機器に対応しています。
※Excel2010、2013 64ビット版動作いたしませんので、ご注意ください。

  • デジタル・オシロスコープ DS-5600Aシリーズ
  • デジタル・オシロスコープ DS-5600シリーズ
  • デジタル・オシロスコープ DS-5500Aシリーズ
  • デジタル・オシロスコープ DS-5500シリーズ
  • デジタル・オシロスコープ DS-5400Aシリーズ
  • デジタル・オシロスコープ DS-5400シリーズ
  • デジタル・オシロスコープ DS-5300シリーズ (TCP/IP接続はファームウェアバージョン5.14以降)※1
  • 信号発生器 SG-4105
  • マルチメータ VOAC7602、 VOAC7502、VOAC7521 / 21A / 21H / 22 / 22H / 20 / 20H / 23 / 23H
  • カウンタ SC-7205 / 05A / 06 / 07 / 05H / 06H / 07H / 17 / 17A / 15 / 15A
※1.ファームウェアバージョンは、DS-5300本体の[UTILITIES]ボタンを押し、ファンクションキーで[Status & Update]、[Status]の順に選択すると[Software Version]として表示されます。
最新のファームウェアは弊社のWebサイト(http://www.iti.iwatsu.co.jp)でユーザ登録すると入手できます。ファームウェアのバージョンアップ手順は、弊社のWebサイトをご参照ください。

Mask Creator　（マスク・クリエイタ）

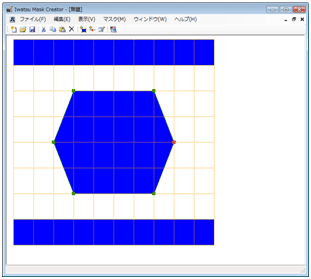

Mask Creator画面

デジタル・オシロースコープでPass/Fail(合否)判定に使用するマスク波形を編集するためのアプリケーションです。次のデジタル・オシロスコープに対応しています。

  • デジタル・オシロスコープ DS-5600Aシリーズ
  • デジタル・オシロスコープ DS-5600シリーズ
  • デジタル・オシロスコープ DS-5500Aシリーズ
  • デジタル・オシロスコープ DS-5500シリーズ
最新のファームウェアは弊社のWebサイト(http://www.iti.iwatsu.co.jp)でユーザ登録すると入手できます。ファームウェアのバージョンアップ手順は、弊社のWebサイトをご参照ください。

VOAC Simple Remote　（VOACシンプル・リモート）

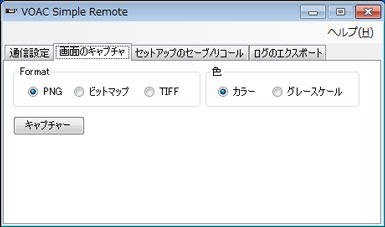

VOAC Simple Remote

このアプリケーションは、岩通計測(株)製デジタル・マルチメータのVOAC7602/7502とパソコンを リモート接続し、画面のキャプチャ画像、設定条件、ログデータを読み出してファイルに保存する ツールです。
このツールにより、USBメモリポートを持たない機種(VOAC7502)でもUSBメモリに保存するのとほぼ 同等の機能が使えるようになります

  • デジタル・マルチメータ VOAC7602 / VOAC7502
最新のファームウェアは弊社のWebサイト(http://www.iti.iwatsu.co.jp)でユーザ登録すると入手できます。ファームウェアのバージョンアップ手順は、弊社のWebサイトをご参照ください。

システムの要件

次のいずれかのオペレーティング・システムが稼働するデスクトップ/ノートブックコンピュータ

  • Microsoft Windows XP Service Pack 3 (32ビット版のみ) ※1
  • Microsoft Windows Vista Service Pack 2 ※1
  • Microsoft Windows 7 Service Pack 1
  • Microsoft Windows 8.1

使用する通信インタフェース※2に応じて、USBポート、LANポート※3、または、RS232ポート※4を搭載したデスクトップ/ノートブックコンピュータ

※1. Microsoft .Net Framework 3.5 Service Pack 1以降のインストールが必要です。 コンピュータにMicrosoft .Net Framework 3.5 Service Pack 1以降がインストールされていない場合は、Microsoft Windows Update等で最新のMicrosoft.Net Frameworkをインストールしてください。
※2. 各計測機器で使用可能な通信インタフェースは、各機器の取扱説明書をご覧ください。
※3. DS-5600、DS-5500A、DS-5500、DS-5300シリーズで、LANインタフェース(DS-5300はオプション)を使用する場合に必要となります。 デジタル・オシロスコープとコンピュータの接続には次のイーサネット・ケーブルを使用します。 ・ハブ等を経由して接続する場合　…　ストレート結線 ・コンピュータと直接接続する場合　…　クロス結線
※4. オプションのUSB→RS-232Cコンバータ(SC-525)も使用できます。

注意事項

  1. 別のバージョンの製品が既にインストールされています。」というようなエラーメッセージが表示された場合、インストールを続行できません。既に存在するScope Viewer、または、Iwatsu Test Instruments Toolsをアンインストールするには、コントロールパネルの「プログラムの追加と削除」を使用します。アンインストールするときは、デジタル・オシロスコープ等の計測機器をコンピュータに接続しないでください
  2. 「Scope Viewer、Scope Controller、Mask CreatorはWindowsのGuestアカウントでは使用できません。

著作権および免責事項

  • 本ソフトウェアに関して、弊社はいかなる保障も行いません。
  • 本ソフトウェアを使用したことにより生じたいかなる損害に関して、弊社は一切責任を負いません。
  • 本ソフトウェアの著作権は弊社が所有します。

Microsoft、Windows 7、Windows 8、Windows 8.1、Visual C#、Visual Basic、および、 Excelは米国Microsoft Corporationの米国及びその他の国における登録商標です。

更新履歴

バージョン 内　　容
Version1.8 デジタル・オシロスコープDS-5600A、DS-5400Aシリーズへの対応(Scope Controller: Version 1.1.9.0、Scope Viewer: Version 2.10、Mask Creator: Version 1.2、VOAC Simple Remote: Version 1.1)
Version1.7
  • デジタル・マルチメータVOAC7502への対応(Scope Controller: Version 1.1.8.0、Scope Viewer: Version 2.9、Mask Creator: Version 1.2)
  • VOAC Simple Remoteの追加(VOAC Simple Remote: Version 1.1)
Version1.6
  • デジタル・オシロスコープDS-5600に対応しました。
Version1.5 「Scope Controller」に以下の機能が追加されました。
  • ViewGoでUSBメモリに保存したWFMファイルから波形データを取得する。
  • マルチメータVOAC7602でバイナリデータを転送可能。
Version1.4
  • 「Scope Controller」をVOAC7602に対応し、同USBドライバを追加しました。
Version1.3
  • 各種ソフトウェアにて、DS-5500A、DS-5400に対応しました。
Version1.2
  • Scope Viewerの機能改善。
    (Scope Controller: Version 1.1.1.3、Scope Viewer: Version 2.6、Mask Creator: Version 1.0)
Version1.1
  • Scope ControllerのExcelサンプル
    (ScopeController_Sample2007_2.xlsm)で、測定を中止できないことがある問題を修正した。
Version1.0
  • 新規リリース (Scope Controller: Version 1.1.1.3、Scope Viewer: Version 2.5、Mask Creator: Version 1.0)

更新履歴

[32ビット版の場合]

ファイル名
ReadMe.txt　（インストール手順書）
7,992バイト
IwatsuTools.msi
（Windows版インストーラパッケージ）
2,113,536バイト

[64ビット版の場合]

ファイル名
ReadMe.txt　（インストール手順書）
7,992バイト
IwatsuTools(x64).msi
（Windows版インストーラパッケージ）
2,473,984バイト

※インストール手順は、「ReadMe.txt」に記載しております。内容をご確認の上、インストールをしてください。

Download


　
32ビット版
IwatsuToolsソフトウェア（Zip形式圧縮） 		IwatsuTools_JP1800.zip (1,589,297バイト)
64ビット版
IwatsuToolsソフトウェア（Zip形式圧縮） 		IwatsuTools(x64)_JP1800.zip (1,665,425バイト)
