Iwatsu Test Instruments Tools Ver 1.13　(2022/04/28 UP)

概要

Iwatsu Test Instruments Toolsのインストーラには次の5つのソフトウェアが含まれています。

Scope Viewer Ver2.11（スコープ・ビュワー）

デジタル・オシロスコープで取得した波形を表示するアプリケーションです。

Scope Controller Ver1.1.13.0　（スコープ・コントローラ）NEW

デジタル・オシロスコープ、信号発生器、マルチメータ、カウンタを制御するアプリケーションをMicrosoft Excel、Visual C#、Visual Basic等で作成する場合に、コンピュータとこれらの計測機器の通信を容易にするためのツールです。
※64bit版のExcelに対応致しました。

Mask Creator Ver1.3　（マスク・クリエイタ）

デジタル・オシロースコープでPass/Fail(合否)判定に使用するマスク波形を編集するためのアプリケーションです。次のデジタル・オシロスコープに対応しています。

VOAC Simple Remote Ver1.2　（VOACシンプル・リモート）

デジタル・マルチメータのVOAC7602/7502とパソコンをリモート接続し、画面のキャプチャ画像、設定条件、ログデータを読み出してファイルに保存するツールです。

CS-8000 Remote Control Tool Ver1.0　（CS-8000シリーズリモート）

カーブトレーサーの波形データおよび設定条件のセーブ/リコール、スクリーンコピー画像の取得、 任意ファイルの転送などをリモートで実行するアプリケーションです。

※DS-8000シリーズ、ViewGoⅡ DS-5600A / DS-5600 / DS-5500A / DS-5500 / DS-5400A / DS-5400 シリーズ、ViewGo DS-5300シリーズ、SC-7217/A、SC-7215/A、VOAC7602、VOAC7502のUSBドライバーもインストールされます。
※USBドライバのWindows HVCI対応しました(デジタル・オシロスコープDS-5100Bは除く)。

各種主な仕様

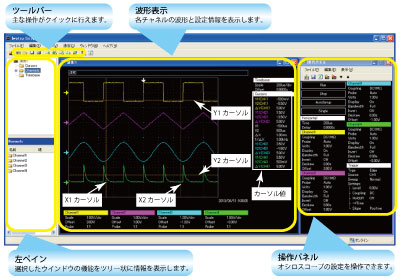

Scope Viewer　（スコープ・ビュワー）

デジタル・オシロスコープで取得した波形を表示するアプリケーションです。次のデジタル・オシロスコープに対応しています。

• デジタル・オシロスコープ DS-5600Aシリーズ
• デジタル・オシロスコープ DS-5600シリーズ
• デジタル・オシロスコープ DS-5500Aシリーズ
• デジタル・オシロスコープ DS-5500シリーズ
• デジタル・オシロスコープ DS-5400Aシリーズ
• デジタル・オシロスコープ DS-5400シリーズ
• デジタル・オシロスコープ DS-5300シリーズ (TCP/IP接続はファームウェアバージョン5.14以降)※1
• デジタル・オシロスコープ DS-5100Aシリーズ(ファームウェアバージョン 01.02 SP 8以降) ※2 ※3
• デジタル・オシロスコープ DS-5100Bシリーズ※3

• 1. ファームウェアバージョンは、DS-5300本体の[UTILITIES]ボタンを押し、ファンクションキーで[Status & Update]、[Status]の順に選択すると[Software Version]として表示されます。
• 2. ファームウェアバージョンは、DS-5100Aシリーズ本体の[UTILITIES]ボタンを押し、ファンクションキーで[Service]、[SystemInfo]の順に選択すると[Software version]として表示されます。
• 3. 64ビット版Windowsの場合、DS-5100A、DS-5100Bは使用できません。
  最新のファームウェアは弊社のWebサイト(http://www.iti.iwatsu.co.jp)でユーザ登録すると入手できます。ファームウェアのバージョンアップ手順は、弊社のWebサイトをご参照ください。

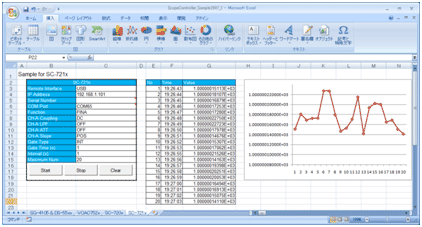

Scope Controller　（スコープ・コントローラ）

デジタル・オシロスコープ、信号発生器、マルチメータ、カウンタを制御するアプリケーションをMicrosoft Excel、Visual C#、Visual Basic等で作成する場合に、コンピュータとこれらの計測機器の通信を容易にするためのツールです。次の計測機器に対応しています。
※Excel2010、2013 64ビット版動作いたしませんので、ご注意ください。

• デジタル・オシロスコープ DS-8000シリーズ
• デジタル・オシロスコープ DS-5600Aシリーズ
• デジタル・オシロスコープ DS-5600シリーズ
• デジタル・オシロスコープ DS-5500Aシリーズ
• デジタル・オシロスコープ DS-5500シリーズ
• デジタル・オシロスコープ DS-5400Aシリーズ
• デジタル・オシロスコープ DS-5400シリーズ
• デジタル・オシロスコープ DS-5300シリーズ (TCP/IP接続はファームウェアバージョン5.14以降)※1
• 信号発生器 SG-4105
• マルチメータ VOAC7602、 VOAC7502、VOAC7521 / 21A / 21H / 22 / 22H / 20 / 20H / 23 / 23H
• カウンタ SC-7205 / 05A / 06 / 07 / 05H / 06H / 07H / 17 / 17A / 15 / 15A

• 1. ファームウェアバージョンは、DS-5300本体の[UTILITIES]ボタンを押し、ファンクションキーで[Status & Update]、[Status]の順に選択すると[Software Version]として表示されます。
  最新のファームウェアは弊社のWebサイト(http://www.iti.iwatsu.co.jp)でユーザ登録すると入手できます。ファームウェアのバージョンアップ手順は、弊社のWebサイトをご参照ください。

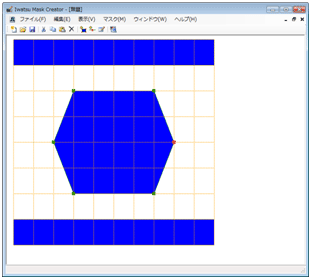

Mask Creator　（マスク・クリエイタ）

デジタル・オシロースコープでPass/Fail(合否)判定に使用するマスク波形を編集するためのアプリケーションです。次のデジタル・オシロスコープに対応しています。

• デジタル・オシロスコープ DS-5600Aシリーズ
• デジタル・オシロスコープ DS-5600シリーズ
• デジタル・オシロスコープ DS-5500Aシリーズ
• デジタル・オシロスコープ DS-5500シリーズ

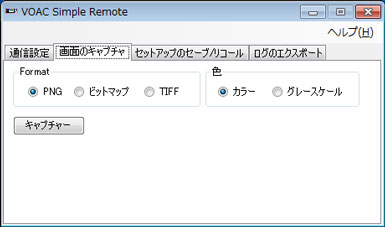

VOAC Simple Remote　（VOACシンプル・リモート）

このアプリケーションは、岩崎通信機(株)製デジタル・マルチメータのVOAC7602/7502とパソコンをリモート接続し、画面のキャプチャ画像、設定条件、ログデータを読み出してファイルに保存するツールです。
このツールにより、USBメモリポートを持たない機種(VOAC7502)でもUSBメモリに保存するのとほぼ同等の機能が使えるようになります

• デジタル・マルチメータ VOAC7602 / VOAC7502

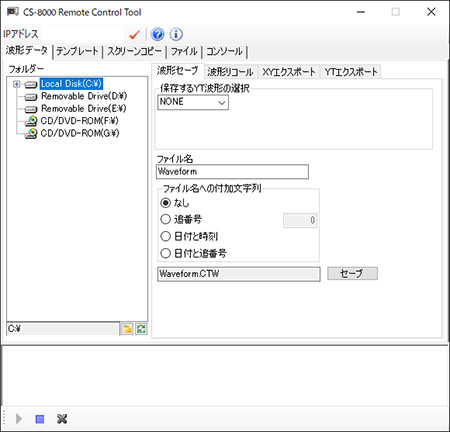

CS-8000 Remote Control Tool　（CS-8000シリーズリモートソフトウェア）

カーブトレーサーの波形データおよび設定条件のセーブ/リコール、スクリーンコピー画像の取得、任意ファイルの転送などをリモートで実行するアプリケーションです。
次のカーブトレーサーに対応しています。

• カーブトレーサー　CS-8000シリーズ

システムの要件

次のいずれかのオペレーティング・システムが稼働するデスクトップ/ノートブックコンピュータ

• Microsoft Windows 8.1　※1　※2
• Microsoft Windows 10　※1

使用する通信インタフェース※3に応じて、USBポート、LANポート※4、または、RS232ポート※5を搭載したデスクトップ/ノートブックコンピュータ

• 1. Microsoft .Net Framework 3.5 Service Pack 1のインストールが必要です。
  コンピュータにMicrosoft .Net Framework 3.5 Service Pack 1がインストールされていない場合は、Microsoft Windows Update等でインストールしてください。
• 2. DS-8000シリーズはMicrosoft Windows 10のみ対応します。
• 3. 各計測機器で使用可能な通信インタフェースは、各機器の取扱説明書をご覧ください。
• 4. DS-5600、DS-5600A、DS-5500、DS-5500A、DS-5300シリーズで、LANインタフェース(DS-5300はオプション)を使用する場合に必要となります。
  デジタル・オシロスコープとコンピュータの接続には次のイーサネット・ケーブルを使用します。
  ・ハブ等を経由して接続する場合　…　ストレート結線
  ・コンピュータと直接接続する場合　…　クロス結線
• 5 オプションのUSB→RS-232Cコンバータ(SC-525)も使用できます。

注意事項

1. 「別のバージョンの製品が既にインストールされています。」というようなエラーメッセージが表示された場合、インストールを続行できません。既に存在するScope Viewer、または、Iwatsu Test Instruments Toolsをアンインストールするには、コントロールパネルの「プログラムの追加と削除」を使用します。アンインストールするときは、デジタル・オシロスコープ等の計測機器をコンピュータに接続しないでください
2. 「Scope Viewer、Scope Controller、Mask CreatorはWindowsのGuestアカウントでは使用できません。

著作権および免責事項

• 本ソフトウェアに関して、弊社はいかなる保障も行いません。
• 本ソフトウェアを使用したことにより生じたいかなる損害に関して、弊社は一切責任を負いません。
• 本ソフトウェアの著作権は弊社が所有します。

Microsoft、Windows 7、Windows 8、Windows 8.1、Windows 10、Visual C#、Visual Basic、および、 Excelは米国Microsoft Corporationの米国及びその他の国における登録商標です。

更新履歴

ファイルの構成

[32ビット版の場合]

[64ビット版の場合]

Download
