デジタル・オシロスコープ「ViewGoⅡ」
DS-5400Aシリーズ
美しい波形、アナログ仕込みお手頃価格の日本製
- 周波数帯域 100、200MHz
- 2GS/s 2、4チャンネル
- 500kポイント
DS-5400からの追加機能
- 全機種でサンプリングが2GS/s
- ハードコピー出力にPNGの透過属性に対応
- アベレージングの実効回数表示対応

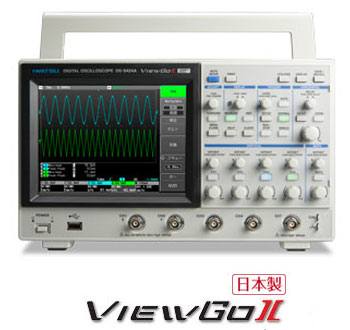

![デジタル・オシロスコープ DS-5400Aシリーズ](/wp-content/uploads/2022/10/DS5400a_photo.jpg)
DS-5400Aシリーズ 機能紹介
100MHz機も2GS/s対応

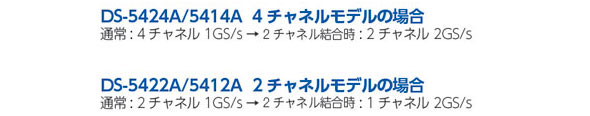

全機種2GS/sに対応しました。2チャンネル結合により最高サンプリング速度が 1GS/s → 2Gs/s にアップすることが可能。
![](/wp-content/uploads/2022/10/DS5400a_01.jpg)
画像データ保存形式のPNGフォーマットが透過型に対応

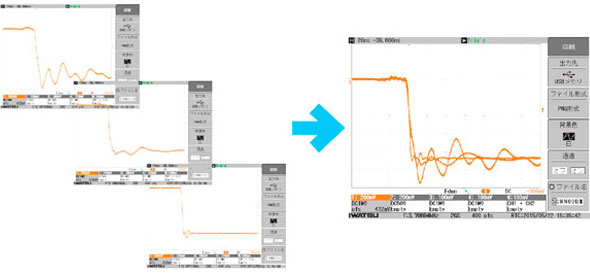

PNGの透過属性に対応し、ドキュメント作成時に波形を重ねることができます。
![PNG の透過属性](/wp-content/uploads/2022/10/DS5400a_02.jpg)
全周期対応パラメータ測定*

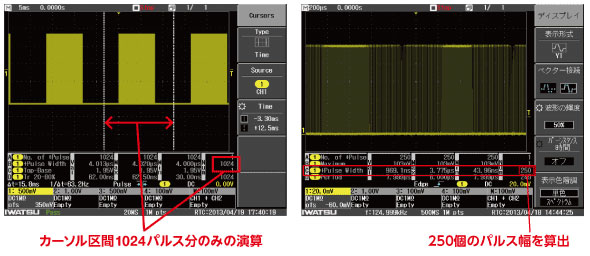

取り込んだ全周期(時間軸)の波形を自動測定します。ロングメモリで多くのデータを取り込み、最大、最小値のバラツキを見極めることができます。カーソルで挟みこまれた区間を解析することもできます。用途としては、モータの回転のなめらかさ、メカトロニクス機器のタイミングエラー、回転機器の負荷による変動、ロータリーエンコーダの回転むら、などの測定にご利用いただけます。 *垂直軸(電圧軸)の波形パラメータでは、1スイープで1回の測定値を表示します。
![機能紹介](/wp-content/uploads/2022/10/DS5400a_03.jpg)
プローブ選択機能

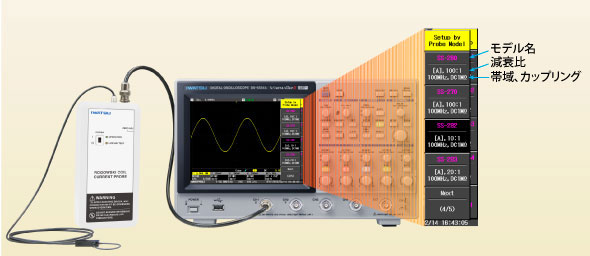

弊社製プローブの型式を選択すると、減衰比とカップリングが自動的に設定されます。型番、垂直レンジの帯域幅、入力結合が表示されます。
![機能紹介](/wp-content/uploads/2022/10/DS5400a_04.jpg)
チャンネル間スキュー調整機能

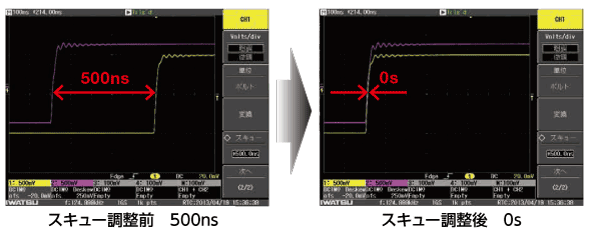

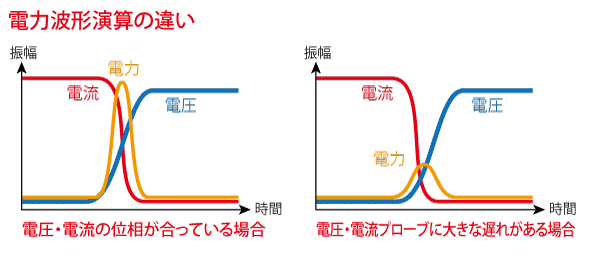

スキュー調整は最大500ns*まで調整可能。 例えば、電流プローブと電圧プローブ間の位相調整により、さらに正確な電力波形演算ができます。 *水平軸をスキュー優先設定にしたとき(リプレイ機能の波形枚数に制限があります)
![機能紹介](/wp-content/uploads/2022/10/tme-ds-ds5400a-img01.gif)
![](/wp-content/uploads/2022/10/tme-ds-ds5400a-img02.gif)
クリアスイープ機能>

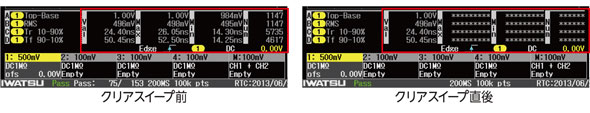

リプレイ波形、平均化処理、パーシスタンス、波形パラメータ自動測定、合否判定、ロギングなどの測定データをリセットできます。
![](/wp-content/uploads/2022/10/DS5400a_06.jpg)
