操作性・表示・解析機能

デジタル・オシロスコープ「ViewGoⅡ」DS-5400Aシリーズ　操作性・表示・解析機能

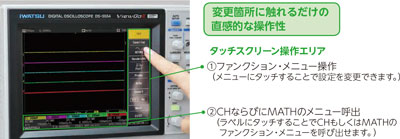

タッチスクリーン　独立操作キー・ノブ

7.5型カラー液晶にタッチスクリーン 機能を搭載し、直感的な操作を実 現しました。

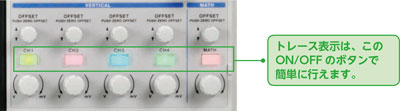

コンパクトサイズでありながら、CH/MATH独立操作キーとノブの採用により、1アクションの快適さを実現しました。

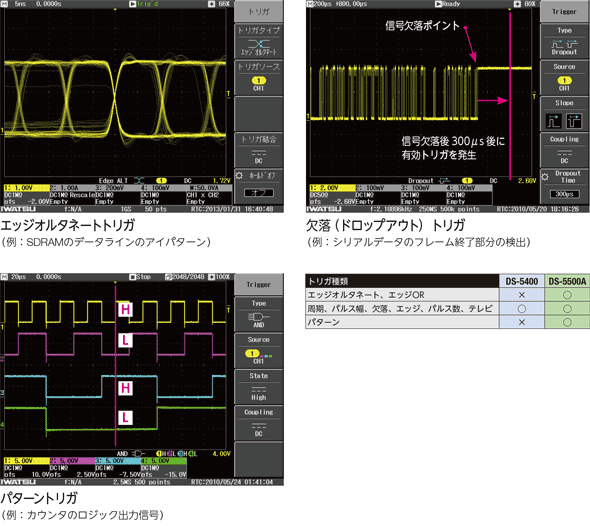

充実のトリガ機能

トリガ機能を強化し、複雑化するロジック信号においても、 最適な条件で波形をトリガできます。パターントリガで行う複雑な設定項目も、タッチスクリーンの操作性により設定がスムーズに行えます。

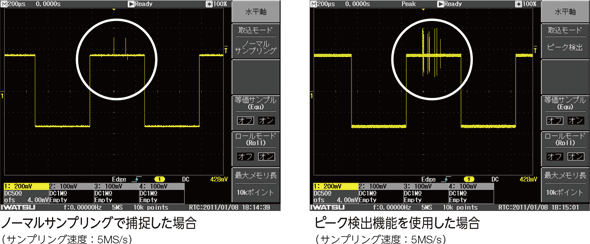

ピーク検出機能

非常に遅い信号に潜むノイズ(最小1nsパルス幅)を確実に捉えることができます。

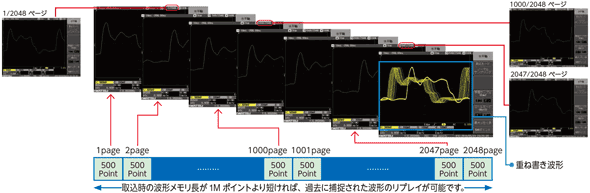

リプレイ機能

過去にさかのぼって異常波形などを確認するために便利な機能です。
（DS-5500A:最大2048波形　DS-5400:最大1024波形）

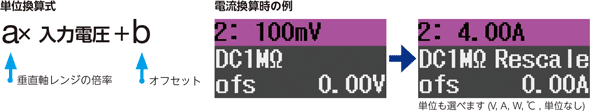

リスケール機能

電流プローブ、シャント抵抗、各種センサなどで測定して、得られた出力電圧信号を、それぞれの値に単位換算し、直読することができます。

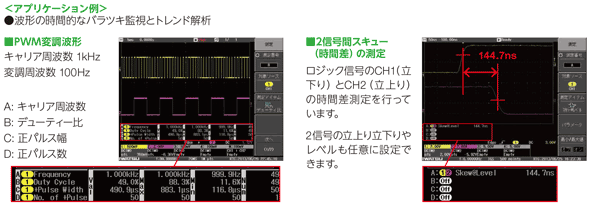

波形パラメータ自動測定

26種類の波形パラメータの中から、最大4種類選んで表示できます。その他に、最大値、最小値、測定回数も表示できます。カーソル機能で限定した範囲の自動測定にも対応しています。判定機能、ロギング機能を使用するとさらに解析の幅を広げることができます。

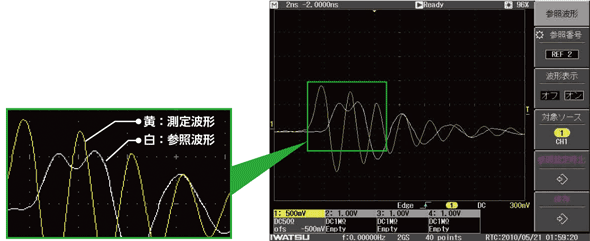

リファレンス機能

リファレンス波形を画面に表示しながら、新たな取得波形と比較評価ができます。リファレンス波形と共にパネル設定も保存できるため、過去の測定条件の読み出しに便利です（最大5種類まで保存と読み出しに対応）。

＜アプリケーション例＞
• トランジェント波形の比較測定
• 決められた複数の測定条件の繰り返し測定
