デジタル・オシロスコープ「ViewGoⅡ」
DS-5600Aシリーズ
基本機能を充実し、さらに使いやすくなりました
- 帯域 100~500MHz
- 最高2GS/s 4、2チャンネル
- 最大5Mポイント

DS-5600Aシリーズ全モデル50Ω入力対応
多種多様なプローブに対応することができます。

AUX OUT出力端子を標準装備
有効トリガ信号出力の他に、Pass/Fail 判定機能で、結果がPass または Fail になった時に出力することができます。

High Resolution(高分解能)
最高サンプリング速度より低いサンプリング速度で測定した場合、最高サンプリングで捕捉したデータを平均化処理して波形を取り込み、ランダムノイズを低減させて垂直軸分解能を等価的に最大12bit相当に向上させることができます。※繰り返し信号でない単発信号でも使用可能です。

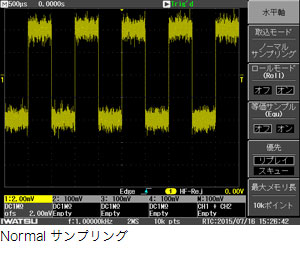

Normal サンプリング

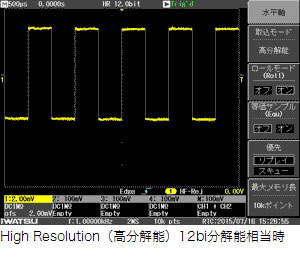

High Resolution (高分解能) 12bit分解能相当時
高分解能演算処理中に現在の垂直分解能を表示します。

平均化回数を拡張
平均化設定回数が256回から65,536回(最大)に拡張されました。繰り返しの被測定信号から非周期なランダム信号を効果的に低減することができます。
- 信号(三角波:50Hz)とノイズ(ランダム)の振幅比が1:1の場合
- 右記は、サンプリング速度200kS/s、メモリ長10kポイントで測定した場合の例です。

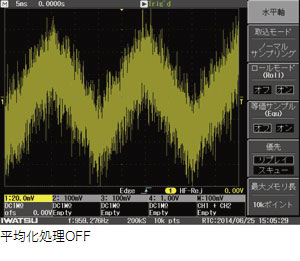

平均化処理OFF

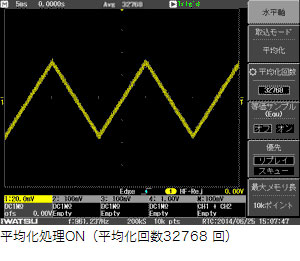

平均化処理ON (平均化回数 32,768回)
アベレージング演算処理中に、処理している回数を表示します。

オートセットアップ無効化切替機能
誤操作により「AUTO SET」ボタンを押しても、パネル設定が更新されることを防ぎます。
