【新製品】電流プローブをモデルチェンジし高感度・広帯域のSS-500シリーズ8機種を発売
岩崎通信機株式会社(本社：東京都杉並区久我山 代表取締役社長：西戸 徹)は、高感度・広帯域電流プローブ0.5A/5A/30Aの3レンジモデルをはじめとする電流プローブSS-500シリーズ8機種と専用電源2機種を発売いたします。
近年、SDGs（持続可能な開発目標）の取り組みで重要な課題の一つに、省エネルギー・再生可能エネルギーの活用が挙げられており、徹底した省エネルギー推進による電気機器の高効率化が求められています。これらの基幹技術には、SiC(炭化ケイ素)/GaN(窒化ガリウム)などの次世代ワイドバンドギャップ半導体を使用した電源・インバータなどの高効率電力変換機器が利用されており、スイッチング周波数の高速化や低損失受動部品の開発が進んでいます。このような機器の最適な開発には、小さな電力変化を確実に見極められる測定器とセンサの役割が非常に重要となっています。
そこで、当社が販売してきました電流プローブはシリーズを一新し、SS-500シリーズ電流プローブとして、微小電流から大電流までの幅広い測定に対応するラインナップを取り揃えました。
当社は、2020年11月に広帯域化と高分解能化を実現したデジタルオシロスコープDS-8000シリーズを発売しており、本シリーズと組み合わせてパワーエレクトロニクス市場を中心に販売の拡大を図ります。
ご利用のシーン
- スイッチング電源のリップル電流 数100μAを測定
- ECU(Electronic Control Unit)などのインバータ制御回路の消費電流・ノイズ測定
- 小型精密モータから大出力モータの電流測定
- パワーデバイスのスイッチング解析
商品ラインナップ及び標準価格
| 型番 | 測定電流レンジ | 周波数帯域 | 標準価格 （税込 円） |
標準価格 （税別 円） |
備考 |
|---|---|---|---|---|---|
| SS-520 | 5A | 50MHz | 253,000 | 230,000 | |
| SS-521 | 5A | 120MHz | 330,000 | 300,000 | |
| SS-530 | 30A/5A/0.5A | 50MHz | 517,000 | 470,000 | 電源はPS-54のみ 利用可能 |
| SS-531 | 30A/5A/0.5A | 120MHz | 594,000 | 540,000 | |
| SS-540 | 30A | 50MHz | 220,000 | 200,000 | |
| SS-550 | 30A | 100MHz | 308,000 | 280,000 | |
| SS-560 | 150A | 10MHz | 275,000 | 250,000 | |
| SS-570 | 500A |
2MHz | 330,000 | 300,000 |
| プローブ用電源 型式 |
接続可能なプローブCH数 | 標準価格 （税込 円） |
標準価格 （税別 円） |
備考 |
|---|---|---|---|---|
| PS-54 | 4CH | 82,500 | 75,000 | 全モデルに使用可能 |
| PS-52 | 2CH | 55,000 | 50,000 | SS-530/531には、使用不可 |
発売日、出荷開始日、販売見通し台数
- 発売日 2021年4月14日
- 出荷開始 2021年4月下旬
- 販売見通し台数 400台/年
製品写真

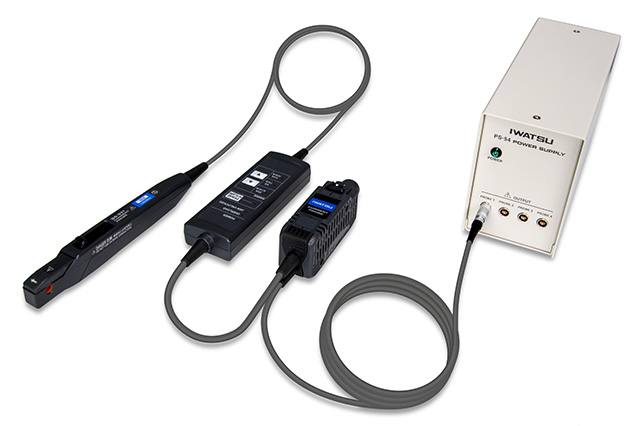

SS-531 0.5A/5A/30A 120MHz 及び 専用電源PS-54 外観

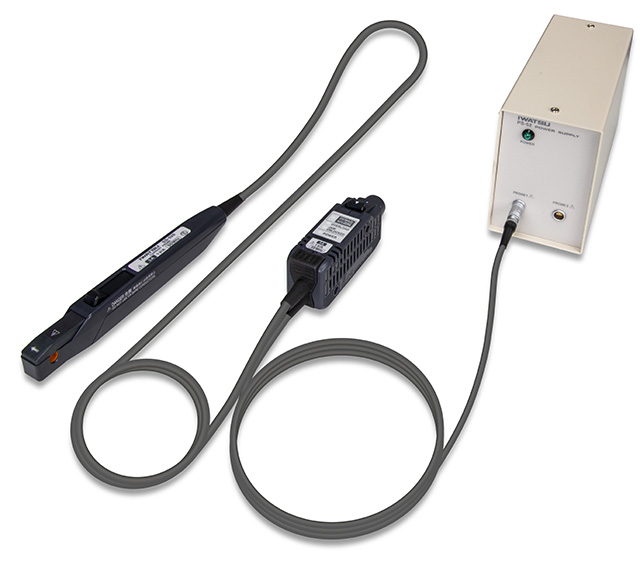

SS-521 5A 120MHz 及び 専用電源PS-52 外観
広帯域・高感度電流プローブSS-531 及び 広帯域・高分解能オシロスコープDS-8000との接続例【イメージ】
主な仕様
| 製品名 標準価格(税別) |
SS-531 540,000円 |
SS-530 470,000円 |
SS-521 300,000円 |
SS-520 230,000円 |
|||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 周波数帯域 (-3dB) |
DC～120MHz | DC～50MHz | DC～120MHz | DC～50MHz | |||||||||
| 立ち上がり時間 （10%～90%） |
2.9ns以下 | 7.0ns以下 | 2.9ns以下 | 7.0ns以下 | |||||||||
| 最大定格電流 |
|
5Arms （DC、 および正弦波） |
|||||||||||
| 最大ピーク電流 |
|
± 7.5 A peak (非連続) | |||||||||||
| 出力レート |
|
1 V/A | |||||||||||
| 出力確度 |
|
Typ.±1.0%rdg.±1mV ±3.0%rdg.±1 mV (DC、正弦波45～66 Hz、 0～5Arms) |
|||||||||||
| ノイズ | 75µArms以下(帯域20MHzのオシロスコープで観測) | ||||||||||||
| 最大定格電力 | 7.8 VA (連続最大入力にて) | 3.2 VA (連続最大入力にて) | |||||||||||
| 電源電圧 | DC ± 12 V ± 0.5 V | ||||||||||||
| 使用温湿度範囲 | 0℃～+40℃、80%RH以下(結露しないこと) | ||||||||||||
| 保存温湿度範囲 | -10℃～+50℃、80%RH以下(結露しないこと) | ||||||||||||
| 動作高度 | 高度2000mまで | ||||||||||||
| 外部磁界の影響 | 5mA以下 （DC および60 Hz、 400 A/m の 磁界において） | 20mA以下 （DC および60 Hz、 400 A/m の 磁界において） | 5mA以下 （DC および60 Hz、 400 A/m の磁界において） | 20mA以下 （DC および60 Hz、 400 A/m の磁界において） | |||||||||
| 測定可能導体径 | φ 5mm 以下 | ||||||||||||
| ケーブル長 | センサケーブル: 1.5m、電源ケーブル: 1.0m 中継ボックス・ターミネーション部: 0.15m | センサケーブル: 1.5m、電源ケーブル: 1.0m | |||||||||||
| 外形寸法 | センサ部: 155(W)x18(H)x26(D)mm ターミネーション部: 29(W)x83(H)x40(D)mm 中継ボックス: 45(W)x120(H)x25(D)mm |
センサ部: 155(W)x18(H)x26(D)mm ターミネーション部: 29(W)x83(H)x40(D)mm |
|||||||||||
| 質量 | 約370g | 約250g | |||||||||||
| 電源(オプション) | PS-54 | PS-54、 PS-52 | |||||||||||
| 適合規格 | 安全性: EN61010、EMC: EN61326 | ||||||||||||
| 付属品 | 取扱説明書(1)、ケース(1) | ||||||||||||
| 製品名 標準価格(税別) |
SS-570 300,000円 |
SS-560 250,000円 |
SS-550 280,000円 |
SS-540 200,000円 |
|---|---|---|---|---|
| 周波数帯域 (-3dB) |
DC～2MHz | DC～10MHz | DC～100MHz | DC～50MHz |
| 立ち上がり時間 （10%～90%） |
175ns以下 | 35ns以下 | 3.5ns以下 | 7.0ns以下 |
| 連続最大入力範囲 | 500A | 150A | 30A | |
| 最大ピーク電流 | 700Apeak (非連続) | 300Apeak (非連続) 500Apeak (パルス幅≦30µs) |
50A peak (非連続) | |
| 出力レート | 0.01 V/A | 0.1V/A | ||
| 出力確度 | ～500A ±1.0%rdg.±5mV ～700Apeak ±2.0%rdg. |
～150A ±1.0%rdg.±5mV ～300A ±2.0%rdg. |
～30A ±1.0%rdg.±1mV ～50Apeak ±2.0%rdg. |
|
| DC、正弦波45～66Hz、25mArms | DC、正弦波45～66 Hz | |||
| ノイズ | 25mArms 以下 （帯域20 MHz の測定器にて） |
2.5mArms以下 （帯域20 MHz の測定器にて） |
||
| 最大定格電力 | 7.2VA (連続最大入力にて) |
5.5VA (連続最大入力にて) |
5.3VA (連続最大入力にて) |
5.6VA (連続最大入力にて) |
| 電源電圧 | DC ±12 V ± 0.5 V | DC ±12 V ±1 V | DC ± 12 V ± 0.5 V | |
| 使用温湿度範囲 | 0℃～+40℃、80%RH以下(結露しないこと) | |||
| 保存温湿度範囲 | -10℃～+50℃、80%RH以下(結露しないこと) | |||
| 動作高度 | 高度2000mまで | |||
| 外部磁界の影響 | 800mA以下 |
150mA以下 |
5mA以下 | 20mA以下 |
| （DC および60Hz、400A/mの磁界において） | ||||
| 測定可能導体径 | φ20 mm 以下 | φ 5mm 以下 | ||
| ケーブル長 | センサケーブル: 2.0m 電源ケーブル: 1.0m |
センサケーブル : 1.5m 電源ケーブル : 1.0m |
||
| 外形寸法 | センサ部: 176(W)x69(H)x27(D)mm ターミネーション部: 27(W)x55(H)x18(D)mm |
センサ部: 175(W)x18(H)x40(D)mm ターミネーション部: 27(W)x55(H)x18(D)mm |
||
| 質量 | 約520g | 約500g | 約240g | 約230g |
| 電源(オプション) | PS-54、 PS-52 | |||
| 適合規格 | 安全性: EN61010、EMC: EN61326 | |||
| 付属品 | 取扱説明書(1)、ケース(1) | |||
| 仕様 | PS-54 | PS-52 |
|---|---|---|
| 電源レセプタクル数 | 4 | 2 |
| 出力電圧 | ±12V ±0.5V | |
| 定格出力電流 (各チャネルの総和値) |
最大2.5A | 最大600mA |
| リップル電圧 (定格出力電流) | 50mVp-p以下 | 3mVp-p以下 |
| 消費電力 (定格出力電流) | 170VA | 20VA |
| 動作温湿度 | 0～+40℃(結露なきこと)、80%RH水分量以下 | |
| 電源電圧 | AC100～ 240V(50/60Hz) | AC100V(50/60Hz) (120V、220V、240V対応可) |
| 外形寸法 (公差±5mm) | 80(W)x119(H)x200(D) | 73(W)x110(H)x186(D) |
| 質量 (付属品除く) | 1100g±100g | |
※性能に係わる項目は23℃±5℃、電源投入後30分後の値です。
※岩通製オシロスコープDS-8000や外部電源を使用する場合は、下記変換ケーブルが必要になる場合があります。
SS-200-IW/HW 標準価格(税別) 16,000円
| 接続先別早見表 | 電流プローブ | |||
|---|---|---|---|---|
| SS-531/530 | SS-521/520 /570/560 /550/540 |
SS-270/260 /250/240A |
||
| 外部電源 | DS-8000 DS-579 |
SS-200-IW | SS-200-IW | 直接接続可 |
| PS-54 | 直接接続可 | 直接接続可 | SS-200-HK | |
| PS-52 | 接続不可 | 直接接続可 | SS-200-HK | |
| PS-26 | 接続不可 | SS-200-IW | 直接接続可 | |
※DS-56/5400Aシリーズのプローブ電源オプションです。
※SS-270/260/250/240A及びPS-26は現在の在庫がなくなり次第、販売を終了します。
