パワーアナライザ　PPA1500シリーズ
オプション

広帯域シャント抵抗

電流プローブ クランプタイプ（カレントトランス）:AC

電流プローブ クランプタイプ（ホール素子）:AC+DC

高電圧プローブ、プローブアクセサリ

制御ソフトウェア　PPA Dual Data logger

IEC62301準拠 待機電力測定ソフトウェア

インタフェースオプション、その他アクセサリ

ドキュメント関連

広帯域シャント抵抗

型番	抵抗値 （誤差）	フェーズエラー	最大電流容量
			連続	ピーク
HF500	0.2mΩ(±0.1%)	0.1ﾟ/kHz	500A rms	5000Apk
HF200	0.5mΩ(±0.1%)	0.1ﾟ/kHz	200A rms	2000Apk
HF100	1.0mΩ(±0.1%)	0.05ﾟ/kHz	100A rms	1000Apk
HF020	10mΩ(±0.1%)	0.01ﾟ/kHz	20A rms	200Apk
HF006	100mΩ(±0.1%)	0.001ﾟ/kHz	6A rms	60Apk
HF003	470mΩ(±0.1%)	0.0001ﾟ/kHz	3A rms	30Apk

電流プローブ クランプタイプ（カレントトランス）:AC

型番	許容入力電流	周波数帯域	測定導体径	確度	カテゴリ
M3 UB 50A-1V	100mA～50A	40Hz～5kHz	15×17mm	1%	CATⅢ
M3 U 100A-1V	1A～100A	40Hz～5kHz	15×17mm	1%	CATⅢ
S UE 200A-1V	1A～200A	40Hz～5kHz	Φ50mm	1%	CATⅢ
S UE 250 500 1000-1V	5A～1000A	40Hz～5kHz	Φ50mm	1%	CATⅢ
US UE 1000A-1V	1A～1000A	40Hz～5kHz	Φ43mm	1%	CATⅠ
SM UE 1000A-1V	0.5A～1000A	15Hz ～ 15KHz	Φ54mm	1%	CATⅢ
SM UB 1000A-1V	0.5A～1000A	15Hz ～ 15KHz	Φ54mm	0.5% 以下	CATⅢ
P32 UE 1000A-1V	5A～1000A	40Hz ～ 5KHz	Φ83mm	1%	CATⅢ
P32 UE 3000A-1V	5A～3000A	40Hz ～ 5KHz	Φ83mm	1%	CATⅢ

電流プローブ クランプタイプ（ホール素子）:AC+DC

型番	許容入力電流	周波数帯域	測定導体径	確度	カテゴリ
SC 3C 1000A-1V	1A ～ 1000A	DC ～ 2KHz	φ59mm	1%	CATⅢ
P20 3C 2000A-2V	40A ～ 1000/2000A	DC ～ 2KHz	φ83mm	1%	CATⅢ
P40 3C 4000A-2V	40A ～ 2000/4000A	DC ～ 2KHz	φ83mm	1%	CATⅢ
P50 3C 5000A-2V	50A ～ 1000/5000A	DC ～ 2KHz	φ83mm	1%	CATⅢ

高電圧プローブ、プローブアクセサリ

型番	許容入力電圧	周波数帯域	仕様
ULCプローブ	～ 1000Vrms	DC ～ 2MHz	超低キャパシタプローブ, 1000 ：1, 1.5pF
HV用アッテネータ ATT20	－	－	20：1 HV プローブ用電圧減衰器
HV用アッテネータ ATT10	－	－	10：1 HV プローブ用電圧減衰器
高電圧プローブ TT-HV15	15kVpk	－	1000:1

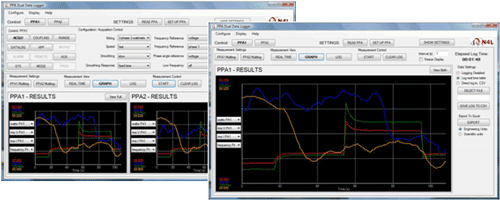

制御ソフトウェア　PPA Dual Data logger

※対応OS : Windows Vista以降

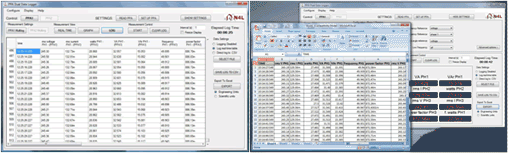

• PPA シリーズ本体を最大4台（12相分）をPCリモートによるデータの同時取得、リモートコントロール、電力パラメータのカスタマイズ表示・演算、トレンドグラフ表示、データエクスポート（Text、Exdel、Bitmap、Clipboard）が可能です。




• PPA シリーズ本体側の設定パラメータの情報を保存できます。
  また、PC側で設定した最大248設定パラメータの中で、任意30設定パラメータを転送することができます。




• 外部インタフェースは、USB、RS232、LAN（オプション）使用することができます。

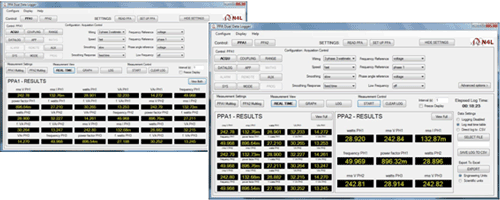

• 最大30パラメータのリアルタイム表示が可能です。





• 最大4つ測定パラメータをグラフ表示することができます。





• 最大30パラメータをロギングすることができます。また、Excel、CSVフォーマットとしてエクスポートすることもできます。

  • Excelフォーマットにエクスポートする際には、Microsoft社製 Excelソフトウェアが必要になります。

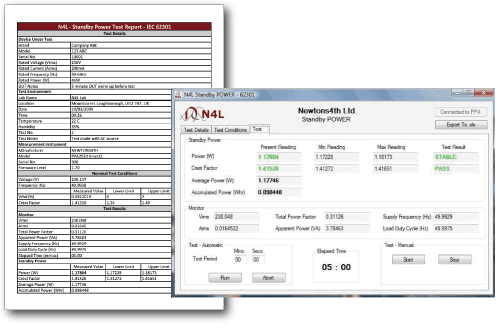

IEC62301準拠 待機電力測定ソフトウェア

• IEC62301に準拠した待機電力測定を簡単に行えます。結果はレポートで出力できます




インタフェースオプション、その他アクセサリ

品名	仕様
LANインタフェース	PPAシリーズ専用　LANインターフェース
36Aワニ口付き リードセット	36Aケーブル1.5m 4本 + ワニ口クリップ黒×2、赤×1、黄×1 （10Arms / 30Arms モデル標準付属品）
ブレークアウト ボックス	10Arms、IEC I/P, O/Pリード
RS232ケーブル	9ピン　（標準付属品）
USB - RS232 シリアルコンバータ	USBR - S232 （9ピン） シリアル・コンバータ　 ATEN UC-232A
USBケーブル	2m　A-Bコネクタ 　（標準付属品）
