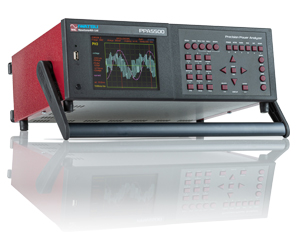

パワーアナライザ PPA5500 / 4500シリーズ
- 基本電力読み確度0.03%
- 高速サンプリング速度2.2MS/s
- 周波数帯域幅 DC、10mHz ～ 2MHz （PPA5500-HCモデルは〜1MHz）
- No-Gap測定､長周期でも安定した電力測定
- ダイレクト電圧電流入力1000Vrms（3000Vpk）､10Arms、30Arms､50Arms各モデル
- 速い電力変化も確実に捉えるデータログ機能 （最小10ms間隔）
- 最大6 相まで同時に測定可能 （2台を同期測定時）
パワーアナライザ PPA5500 / 4500カタログ(7.2MB)

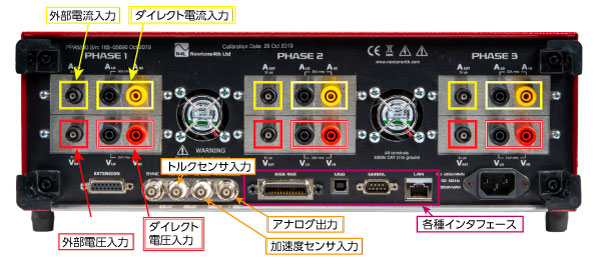

PPA5500 / 4500シリーズ インタフェース（3相モデル）
各種測定モード
パワーアナライザモード
大容量1GBの内蔵メモリに、最速10ms間隔でデータ保存が可能です。
保存可能なデータ数は、10Mポイントのデータとなります。
保存データは外部にUSBメモリで取り出すことが可能です。

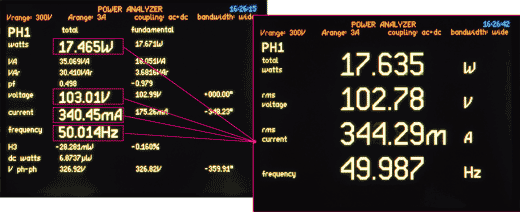

単相電力測定例
ディスプレイ中に、すべての主要なパラメータ測定結果を示すことができます。ZOOMボタンを押して設定されたパラメータのみを大きく表示することもできます。

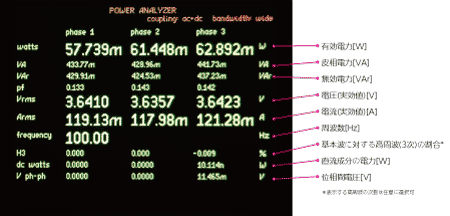

3相電力測定例

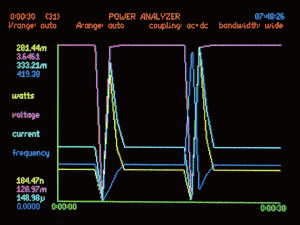

データログによる電力パラメータのトレンド解析例
パワーインテグレータ（消費電力量）モード、RMS メータモード、インピーダンスメータモード
各相の詳細な電力パラメータ測定のほか、3相同時表示機能により相間の電力バランスなどを確認できます。

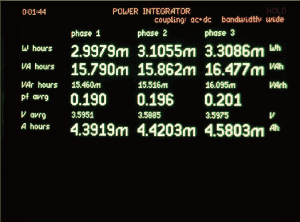

インテグレータ（消費電力量）モード
測定パラメータ
・有効電力量[Wh]
・電流量[Ah]
・皮相電力量[VAh]
・無効電力量[VArh]

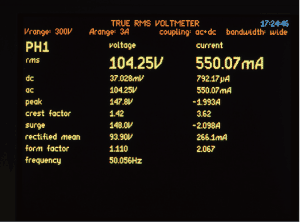

RMSボルトメータモード
測定パラメータ
・電圧電流の
実効値，DC成分，AC成分，Peak，波高率(cf)
surge，平均値，波形率(ff)，周波数

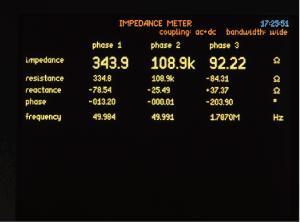

インピーダンスメータモード
測定パラメータ
・実動作における負荷のインピーダンス
ハーモニックアナライザモード、オシロスコープモード
ハーモニックアナライザモードでは、基本波から最大100次までの 高調波解析が可能です。
テーブル表示では、各次高調波のrms値と基本波に対する割合のほか、位相差を表示することができます。
オシロスコープモードでは、電圧または電流の一括表示や各相の電圧電流同時表示が切替により可能です。

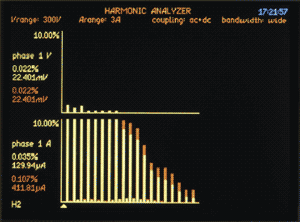

ハーモニックアナライザ（バーグラフ表示）
上段：電圧
下段：電流

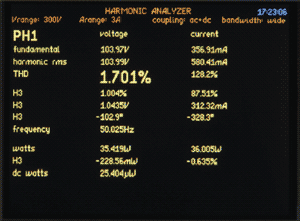

ハーモニックアナライザ（サマリ表示）
全高調波歪率（THD）などを測定出来ます。

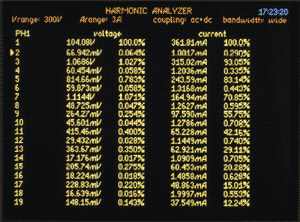

ハーモニックアナライザ（テーブル表示）
各高調波の実効値と基本波に対する割合を測定できます。

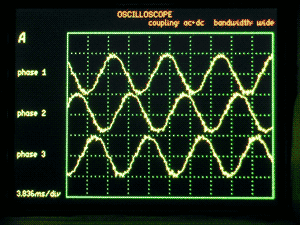

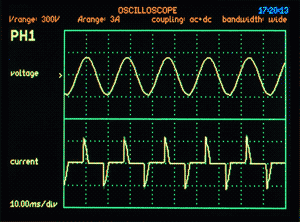

オシロスコープモード
（Phase1 電圧電流表示）
