ユニバーサル・カウンタ　SC-7205A　性能

周波数A（FREQ-A、FREQ-B）

■測定範囲と分解能
基準時間（基準周波数） 100ns(10MHz)
範囲 カップリングDC 0.6mHz～230MHz
カップリングAC 10Hz～230MHz
分解能とカウント方式 被測定信号 10MHz未満 10MHz以上
カウント方式 レシプロカルカウント 直接カウント
1msゲート 4桁 1kHz
10msゲート 5桁 100Hz
0.1sゲート 6桁 10Hz
1sゲート 7桁 1Hz
10sゲート 8桁 0.1Hz
EXT-Bゲート※ レシプロカルカウント方式となり最大桁数はEXTゲート時間で決定
SGLゲート レシプロカルカウント方式となり桁数は被測定信号で決定

※FREQ-B入力使用時はEXT-Bは使用できません。

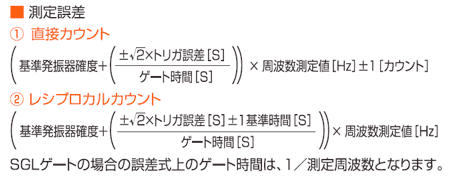

測定誤差

・基準発振器確度は、基準発振器の温度特性になります。

周波数LINE（FREQ-LINE）

■測定範囲と分解能
基準時間 100ns
範囲 45Hz～440Hz
分解能 0.1sゲート 6桁
1sゲート 7桁
10sゲート 8桁
測定誤差

・基準発振器確度は、基準発振器の温度特性になります。

周期A（PERI-A）

■測定範囲と分解能
基準時間 100ns
範囲 DCカップル 5ns～1,717s
ACカップル 5ns～0.1s
分解能 カウント方式 レシプロカルカウント
1msゲート 4桁
10msゲート 5桁
0.1sゲート 6桁
1sゲート 7桁
10sゲート 8桁
EXT-Bゲート 最大桁数は外部ゲート時間で決定
SGLゲート 桁数は被測定信号で決定
測定誤差

・基準発振器確度は、基準発振器の温度特性になります。

デューティレシオA（DUTY-A）

■測定範囲と分解能
入力信号周波数範囲 FREQ-Aと同じ
測定範囲 SGLゲート 0.01μ～99.999,999,99[%]
内部ゲート 2μ～99.999,998[%]
測定分解能
（内部ゲート平均回数）		 SGLゲート 100ns/入力周期×100[%]
1～24
24～2,499
2,500～249,999
250,000～24,999,999
25,000,000以上		 100ns/平均入力周期×100[%]
10ns/平均入力周期×100[%]
1ns/平均入力周期×100[%]
100ps/平均入力周期×100[%]
10ps/平均入力周期×100[%]
測定誤差

パルス幅A（P.W-A）

■最小パルス幅

 6ns

■最高繰り返し周波数

 80MHz

■測定範囲と分解能
基準時間 100ns
測定範囲 SGLゲート 100ns～1,717s
内部（1ms～10s）ゲート 100ns～約1/2ゲート時間
測定分解能
（内部ゲート平均回数）		 SGLゲート 100ns～1ms
1～24
24～2,499
2,500～249,999
250,000～24,999,999
25,000,000以上		 100ns
10ns
1ns
100ps
10ps

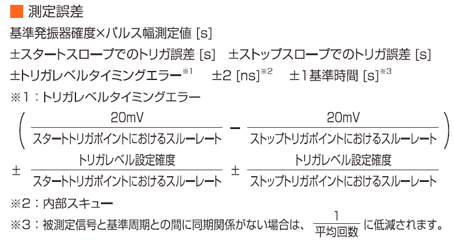

測定誤差

・基準発振器確度は、基準発振器の温度特性になります。

時間間隔A→B（T.INT A→B）

■最小時間間隔

 6ns

■最高繰り返し周波数

 80MHz

■測定範囲と分解能
基準時間 100ns
測定範囲 SGLゲート 100ns～109,951s
内部（1ms～10s）ゲート 100ns～約1/2ゲート時間
測定分解能
（内部ゲート平均回数）		 SGLゲート 100ns～100μs
1～24
24～2,499
2,500～249,999
250,000～24,999,999
25,000,000以上		 100ns
10ns
1ns
100ps
10ps

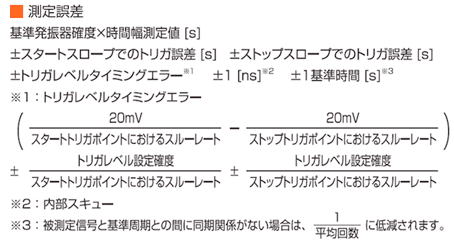

測定誤差

・基準発振器確度は、基準発振器の温度特性になります。

周波数比 A/B（FREQ A/B）

■測定範囲と分解能
入力信号周波数範囲 CH-A、CH-B共にFREQ-Aと同じ
測定範囲 内部ゲート（1ms～10s） 1E-9～1E+9
測定分解能 内部ゲート（1ms～10s） 1+LOG（CH-A入力周波数×ゲート時間）桁
測定誤差

位相測定 A→B（PHAS A→B）

■最小時間間隔

 6ns

■最高繰り返し周波数

 80MHz

■測定範囲と分解能
基準時間 100ns
測定範囲 SGLゲート 0.1μs～359.999,999,9[º]
内部ゲート 10μ～359.999,99[º]
測定分解能
（内部ゲート平均回数）		 SGLゲート 100ns/入力周期×360[º]
1～24
24～2,499
2,500～249,999
250,000～24,999,999
25,000,000以上		 100ns/入力周期×360[º]
10ns/入力周期×360[º]
1ns/入力周期×360[º]
100ps/入力周期×360[º]
10ps/入力周期×360[º]
測定誤差

加算計数測定（TOT-A）

■最小反応パルス幅

 2.5ns

■入力周波数範囲

 FREQ-Aと同じ

■測定範囲

 スケーリング演算OFFで　0～4,294,967,295カウント

■測定誤差

 ±1[カウント]（ゲート開閉時のみ）

ピーク電圧測定

CH-AまたはCH-Bの被測定信号の電圧振幅を測定しリアルタイムに表示します。

■測定周波数

 150Hz ≤ 入力周波数 ≤ 50MHz

■測定速度

 2秒以下
測定範囲 ATT OFF -2.50V～+2.50V（10mV分解能）
ATT ON -50.0V～+50.0V（100mV分解能）
測定誤差 ATT OFF 表示値の10%±50mV（正弦波にて）
ATT ON 規定なし

CH-A/B入力端子

■最大入力電圧

 200V（DC+ACpeak）

■インピーダンス

 約1MΩ//20pF以下

■カップリング

 ACまたはDC

■ローパスフィルタ

 なし または10kHz

■アッテネータ

 なし または26dB（1/20）

■トリガレベル
測定範囲 ATT OFF -2.50V～+2.50V（10mV分解能）
ATT ON -50.0V～+50.0V（100mV分解能）
測定精度（0～+40ºC） ATT OFF 設定値の10%±30mV（ただし+2～-2Vは±3%）
ATT ON 設定値の10%±300mV（ただし+40～-40Vは±3%）

■動作範囲

 ATT OFF -2.50V～+2.50Vpeak
ATT ON -50.0V～+50.0Vpeak

■入力感度
マニュアルトリガ ATT OFF 30mVrms（DC～230MHz）
ATT ON 0.6Vrms（DC～230MHz）
オートトリガ ATT OFF 200mVrms（10kHz～230MHz、正弦波にて）
ATT ON 4mVrms（10kHz～230MHz、正弦波にて）
測定誤差

10MHz STD IN

外部から、より安定した基準周波数を入力するためのBNC端子。
入力周波数 10MHz±50Hz（±5ppm）
入力振幅 1Vrms～5Vrms 閾値=0V
入力抵抗 約6.4kΩ
入力結合 AC

10MHz STD OUT /（MARKER OUT）

内部の基準発振器の出力または、マーカ信号を出力するためのBNC端子。
マーカ信号とは、アナログ・オシロスコープの輝度変調（Z軸）を想定した信号であり、ファンクションが時間間隔（T.INT A→B）と位相（PHAS A→B）のSGLゲートの場合に有効で、CH-Aの測定開始からCH-Bの測定開始の期間は出力=Lとなる。
出力 CMOSレベル
基準周波数出力 10MHz 安定度は本体に搭載している基準発信器と同じ
マーカ出力 帯域5MHz 実際に測定している期間、Lを出力。

出力インタフェース

RS-232 標準装備
GPIB 工場オプション（SC-701）
デジタルI/O 工場オプション（SC-702）

環境条件

  • 予熱時間　60分以上
  • 動作温度／湿度　0ºC～＋40ºC／85％R.H以下（結露なきこと）
  • 保存温度／湿度　－20ºC～＋60ºC／90％R.H以下（結露なきこと）

基準発振器

標準搭載。本体背面の10MHz OUTのBNC端子に出力可能。

  • 発振周波数　10MHz
  • 温度特性　±2.5ppm／機器環境温度　0ºC～＋40ºC
  • 経時変化　±1.0ppm／年

電源条件　および　電源電圧変更（工場オプション）

  • 電源電圧　AC100V±10％
    電源電圧変更（工場オプション）：110～120V or 220～240V
  • 電源周波数　50Hz, 60Hz, 400Hz
  • 消費電力　31VA MAX（AC100VでオプションのSC-701、SC-702搭載時）

大きさ、質量

  • 大きさ: 約210W×99H×353L mm（オプションおよび突起部を除く）
  • 質量: 4.0kg以下（オプションのSC-701、SC-702、SC-703A搭載時）

付属品

  • 電源コード（1）、取扱説明書（CD-ROM）（1）、ユーザーズ・ガイド（1）
