アプリケーション一覧表

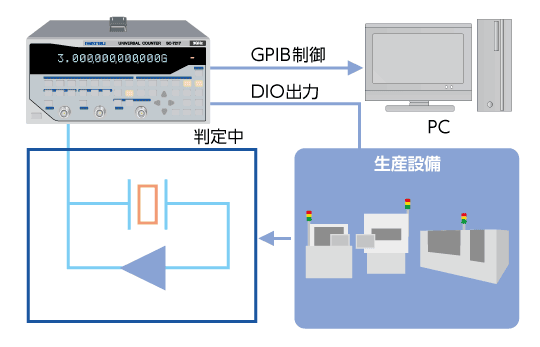

水晶発振器、セラミックの周波数 / パルス測定

水晶発振器、セラミックの周波数 / パルス測定

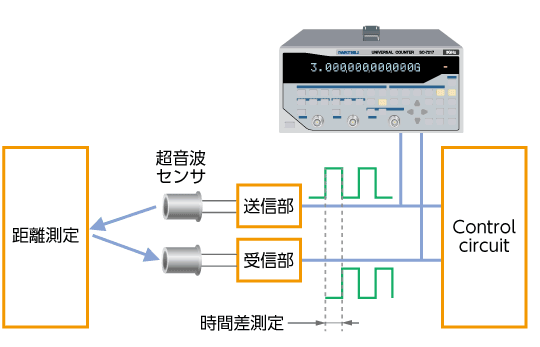

超音波センサの試験

応用分野:超音波センサを使った距離測定、自動ドア、液面レベル計、近接スイッチ、などの評価
PLL回路モジュール、逓倍回路などの電子部品の評価

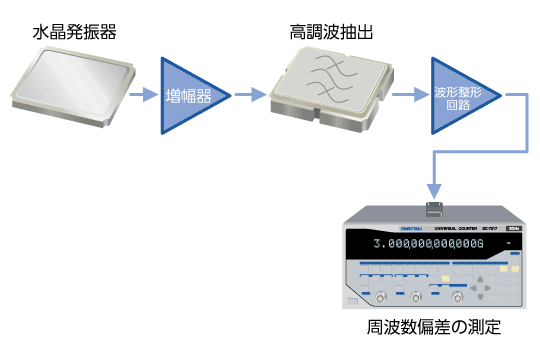

逓倍発振器の周波数安定度の測定
水晶発振器やPLL回路、シリアルデータのクロック抽出回路で生成された信号から、高調波成分を取り出し周波数逓倍を行う回路の周波数安定度計測に利用されます。

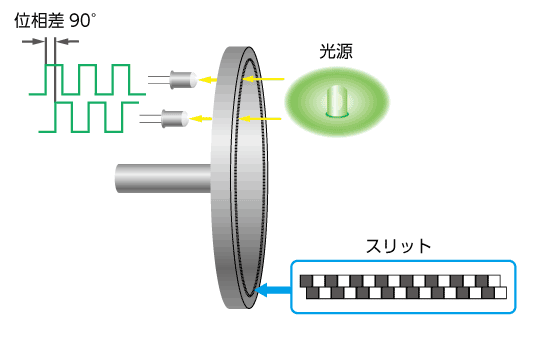

ロータリーエンコーダのポジション精度

クワッドロータリエンコーダ、ロータリエンコーダのポジション精度の確認

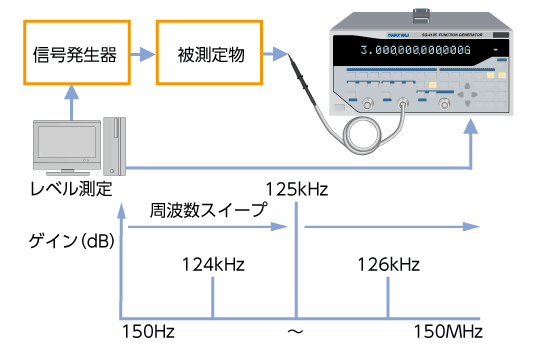

周波数&レベルメータを用いた電子部品の簡易Q特性評価

周波数&レベルメータ
電子部品の共振点をサーチもしくは、規定周波数ポイントにおけるレベルを観測できます。
(注:1ポイント 2秒以上計測)

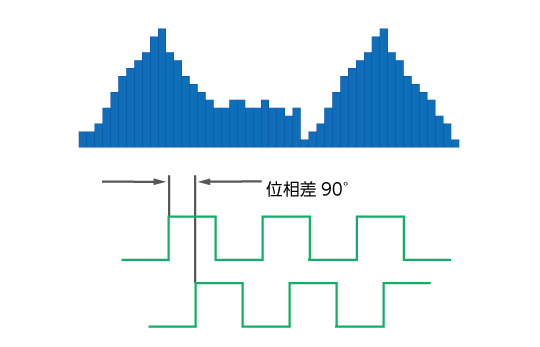

PWM変調などの変調解析

パルス変調波測定や、フィードバック系の位相差測定
時間差測定、周波数測定機能を活用して。タイミングのばらつきを計測します。
PC上にデータを転送して、Excel上でヒストグラム解析します。
Excelは、統計パラメータは豊富に揃っています。
ヒストグラムの平均値や最大最小値の抽出もできます。

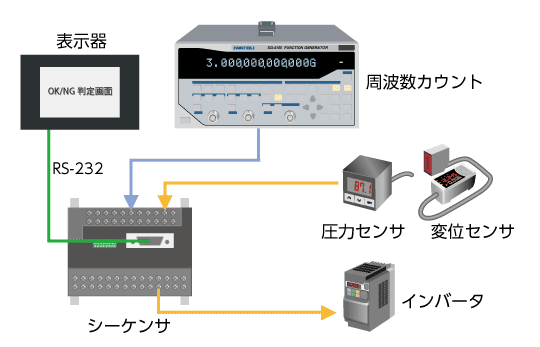

シーケンサ接続によるOK/NG判定

シーケンサ接続によるOK/NG判定
シーケンサとの接続し、DIOの合否判定出力を使い、試験装置の制御の簡略化を図る。
簡単に電源のシャットダウンができ、装置の再起動やプログラム変更が比較的容易にできる。

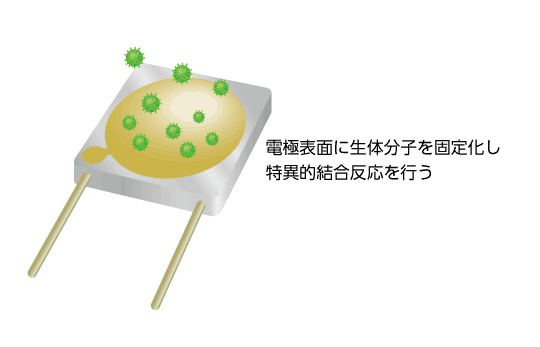

生体・理化学計測

生体・理化学計測
圧電デバイスの電極に電極上に菌体微生物を塗布して、微量な増殖変化を計測する。変化は、圧電デバイスの発振周波数の違いにより見極めることができる。

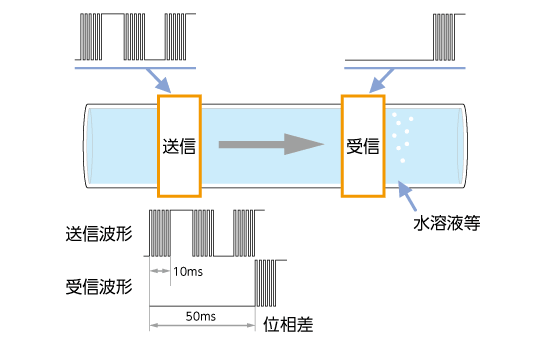

濃度計、流量計

濃度・流量センサ出力をカウンタに接続し、管を通る物質の速度や密度の違いにより送信部から出された信号の伝搬タイミング差をタイムインターバル測定で見極める。

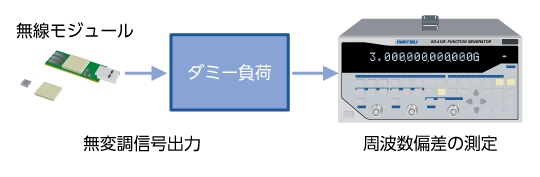

無線モジュールの評価

無線モジュールの周波数偏差測定
例:ARIB STD-T66 規格など 周波数偏差例:50ppm
27MHz 基準発振源の偏差測定など地上波デジタル用受信モジュール
中安定タイムベースオプション搭載が望ましい。

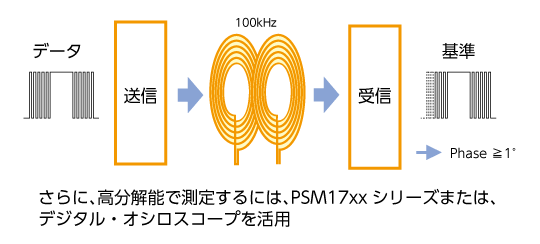

非接触給電回路の簡易位相応答特性

時間差測定、周波数差測定から非接触給電の部の位相差から電源の位相特性を読み取ることができます。たとえば、100kHzの電力供給で、500nsの遅れが確認されると、位相差10°と判断できます。
(500ns / 10μs)*360°=18°遅れる。
圧力-周波数トランデューサ評価

圧力信号と 温度変化を周波数に変換された信号をカウンタで測定する。

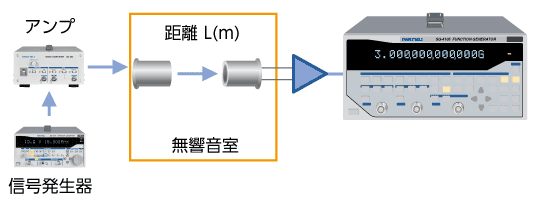

超音波センサの受信感度、音圧測定

受信感度測定の例
感度=20 log(センサ電圧(V))/(基準感度(V/Pa)) dB で示されます。
0dB=10V/Pa
