ハイコストパフォーマンスで最高のシグナルインテグリティ

任意信号発生器/ファンクションジェネレータ

任意信号発生器/ファンクションジェネレータとは、任意の周波数・振幅・波形を持った信号を出力できる電子計測機器です。電子測定において、被測定回路を動作させるために使用されます。また既知のノイズを出力信号に印加し、被測定装置の応答を確認することで、通常の性能範囲を超えるストレスがかかった時の耐久性を試験することができます。IWATSUの任意信号発生器は、研究・開発・製造など様々なアプリケーションに対応いたします。

セレクションガイド

型名 アナログ
チャンネル数		 サンプリング
レート		 周波数帯域 出力電圧
(50Ω)		 レコード長
(ポイント)		 デジタル
出力		 シリアル
パターン		 標準価格
(税別)
AWGシリーズ比較表
AWG 7000シリーズ
 2、4ch 20GS/s 10GHz 5Vp-p ～9Gpt ～32ch ○ お問い合わせ
ください
AWG 5000シリーズ
 2、4、8ch 6.16GS/s 2GHz 5Vp-p ～4Gpt ～32ch ○
AWG 4000シリーズ
 2、4、8ch 1.2GS/s 300MHz 12Vp-p ～128Mpt ～32ch ○
AWG 2000シリーズ
 2、4ch 600MS/s 180MHz 12Vp-p ～256Mpt ～8ch ○
SG-4204 / 4208 / 4212
 2ch 300MS/s 40MHz / 80MHz / 120MHz 10Vp-p ～8Mpt － － 95,000円～

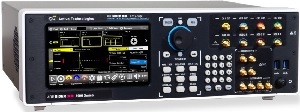

AWG 7000シリーズ

任意信号発生器

周波数

最高周波数10GHz

出力電圧

～5Vp-p(50Ω)

垂直分解能

14ビット

レコード長

～9Gpt

アナログch数

～4ch

デジタルch数

～32ch

ミックスドシグナル

2、4chのアナログ出力に同期した最大32chのデジタル出力

同期運転

4台使用で最大32chアナログ出力＋128chデジタル出力

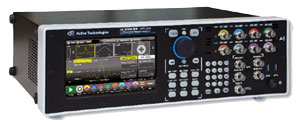

AWG 5000シリーズ

任意信号発生器

周波数

最高周波数2GHz

出力電圧

～5Vp-p(50Ω)

垂直分解能

16ビット

レコード長

～4Gpt

アナログch数

～8ch

デジタルch数

～32ch

同期運転

4台(AWG5068のみ)使用で最大32chアナログ出力＋128chデジタル出力

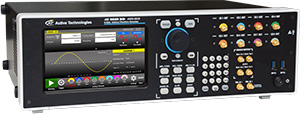

AWG 4000シリーズ

任意信号発生器

周波数

最高周波数300MHz

出力電圧

～24Vp-p(High-Z)

アナログch数

～32ch

レコード長

～128Mpt

同期運転

4台同期運転可能(AWG4018のみ)：最大32chアナログ出力＋128chデジタル出力

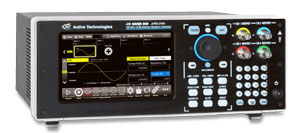

AWG 2000シリーズ

任意信号発生器

周波数

最高周波数180MHz

出力電圧

～24Vp-p(High-Z)

アナログch数

～8ch

レコード長

～256Mpt

ミックスドシグナル

2、4、8chのアナログ出力に同期した8、16、32chのデジタル出力でデジタル回路の設計やデバック・検証を支援いたします。

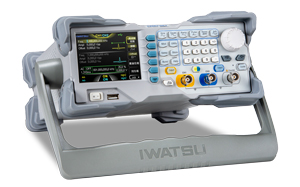

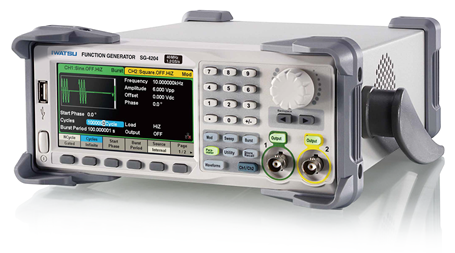

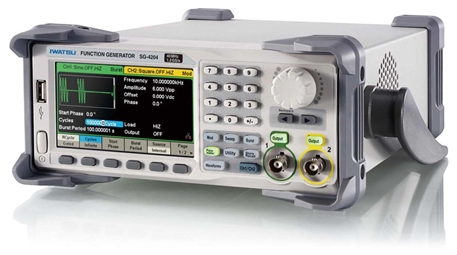

SG-4204 / 4208 / 4212

ファンクションジェネレータ
任意信号発生器

周波数

最高周波数40MHz / 80MHz / 120MHz

出力電圧

～20Vp-p(High-Z)

アナログch数

2ch

レコード長

～8Mpt

ビルトイン波形

分野毎に計196種類の波形がプリセットされており、簡単に目的の波形を出力させることが可能です。

高調波出力機能

高調波アプリケーションにも対応いたします。

AWGシリーズ比較表

項目 条件 AWG2000 AWG4000 AWG5000 AWG5000D AWG7000 AWG7000D
アナログch数 － 2 4 2 4 8 2 4 8 2 4 8 2 4 2 4
デジタルch数(最大) オプション 8 32 32 － 32
最大サンプリング周波数 AFG
DDS		 1.2GS/s 1.2GS/s 6.16GS/s 20GS/s
ARB / RF 0.6GS/s、1.2GS/s(2倍補間) 1.2GS/s 12.32GS/s(RFモード) 20GS/s
アナログ出力振幅
(HV-option)		 50Ω 6Vp-p (Option:12Vp-p) 6Vp-p (Option:12Vp-p) 5Vp-p 3Vp-p 5Vp-p 2.5Vp-p
Hi-Z 12Vp-p (Option:24Vp-p) 12Vp-p (Option:24Vp-p) － －
出力信号形式 － シングルエンド シングルエンド シングルエンド 差動/シングルエンド シングルエンド 差動/シングルエンド
出力減衰器 20dB 〇 〇 － －
コネクタタイプ － BNC BNC SMA SMA
最大メモリ長 オプション 256Mpts 1Gpts 4Gpts 9Gpts
分解能 － 16bit 16bit 16bit 14bit
アナログ帯域 AFG 180MHz 300MHz 2GHz 10GHz
ARB(計算上) 160MHz 318MHz 2GHz 2.2GHz 5GHz 5.8GHz
立ち上がり時間
/立ち下がり時間		 AFG 10-90% 4ns 2ns 400ps 120ps
ARB 10-90% 2.2ns(補間OFF) 1.1ns 175ps 155ps 70ps 60ps
ジッタ アナログ rms ＜2ps ＜20ps ＜2ps ＜2ps
方形波周波数 － 80MHz 150MHz 770MHz 2.5GHz
アナログchスキュー 分解能 1/2-3/4　≦5ps
1/3-2/4　=DACsampling		 ≦5ps 100fs 100fs
初期状態 ＜200ps ＜200ps 20ps 20ps
トリガジッタ AFG ＜45ps ＜40ps 20ps 20ps
ARB 0.29*サンプリング周期 0.29*サンプリング周期 0.29*サンプリング周期
トリガ入力-出力遅延 AFG ＜400ns
(＜460ns Trig Sweep)		 ＜360ns(＜420n Trig Sweep) ＜355ns (＜405nsTrig Sweep)(Slow Sync Trig)
＜335ns (＜385nsTrig Sweep)(Fast Async Trig)		 ＜205ns (＜240nsTrig Sweep)(Slow Sync Trig)
＜195ns (＜230nsTrig Sweep)(Fast Async Trig)
ARB <131*DAC sampling+22.5ns
<143*DAC sampling+22.5ns 補間		 <240*DAC sampling+32ns <1550*DAC sampling+10ns(Slow)
<1360*DAC sampling+27ns(Fast)		 <4392*DAC sampling+17.6ns(Slow)
<4392*DAC sampling+17.6ns(Fast)
タイムベース安定度 <±2ppm <±2ppm <±1ppm <±1ppm
ダブルパルス発生器 〇 〇 〇 〇
機器間同期 － ○
(AWG 4018)		 〇
(AWG 5068)		 〇
選定基準
  • 最小ジッタ量
  • 高出力振幅
  • デジタル出力
    (オプション)
  • アナログ帯域
  • 立ち上がり時間
  • 8CHモデル複数台数同期
  • デジタル出力(オプション)
  • 高アナログ帯域
  • 高速立ち上がり時間
  • 8chモデル複数台数同期
  • 低ジッタ
  • 最小アナログch間スキュー
  • デジタル出力(オプション)
  • 差動インタフェース
  • 高アナログ帯域
  • 高速立ち上がり時間
  • 8chモデル複数台数同期
  • 低ジッタ
  • 最小アナログch間スキュー
  • デジタル出力(オプション)
  • 最高アナログ帯域
  • 最速立ち上がり時間
  • 低ジッタ
  • 最小アナログch間スキュー
  • 差動インタフェース
  • 最高アナログ帯域
  • 最速立ち上がり時間
  • 8chモデル複数台数同期
  • 低ジッタ
  • 最小アナログch間スキュー
  • デジタル出力(オプション)
用語説明 デジタルch デジタル信号出力を多ビットで出力できる機能です。　LV-TTL、LVDS信号出力などに対応します。
補間 信号発生器内部でサンプリング速度をx2またはx4して高速信号を生成する機能です。
ジッタ 信号エッジタイミングの変動幅を時間で示します。
一般にデバイスの高速動作試験をする場合は低ジッタモデルを選択します。
トリガジッタ トリガ入力による出力信号のタイミング変動量を示します。
トリガ入力-出力遅延
DAC Sampling		 DACのサンプリング周期(600MS/s時は1.67ns、1.2GS/s時は833ps、6.16GS/s時は162ps)を示します。
Trig Sweep：Triggered Sweep の動作モードを示します。

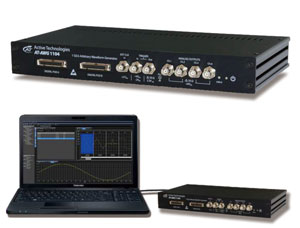

販売終了製品情報

後継機種についてはお問い合わせください。
