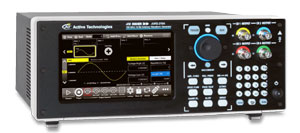

AWG 2000 任意信号発生器/ファンクションジェネレータ
- 2、4アナログ出力
- 最高サンプリング速度600 MS/s
(2倍補間機能使用時1.2 GS/s) - 垂直分解能16ビット
- 周波数帯域180MHz
- 最大12Vp-p(50Ω負荷)
- 最大波形メモリ長256Mpts/ch
- アナログ出力チャンネルに同期した最大8chのデジタル出力
- 使いやすいSimple Rider™ タッチスクリーン・ユーザーインタフェース
AWG 2000シリーズは、周波数帯域180MHz・最大出力電圧24Vp-p(High-Z)・アナログ4ch、デジタル8chを搭載。最大256Mptまでレコード長を増設可能です。電気回路、カーエレクトロニクス、半導体など様々な分野でお使いいただける一台です。
主な仕様
最高周波数 ： 180MHz 最高出力電圧(High-Z) ： 24Vp-p アナログch数 ： ～4ch レコード長 ： ～256Mpt
アプリケーション例
- 電気回路の設計評価
- 組み込み機器の設計、テスト
- 周波数特性、相互変調ひずみ、ノイズ指数の測定
- クロックとシステムの同期
- ECU、CAN、LIN等のカーエレクトロニクスの試験

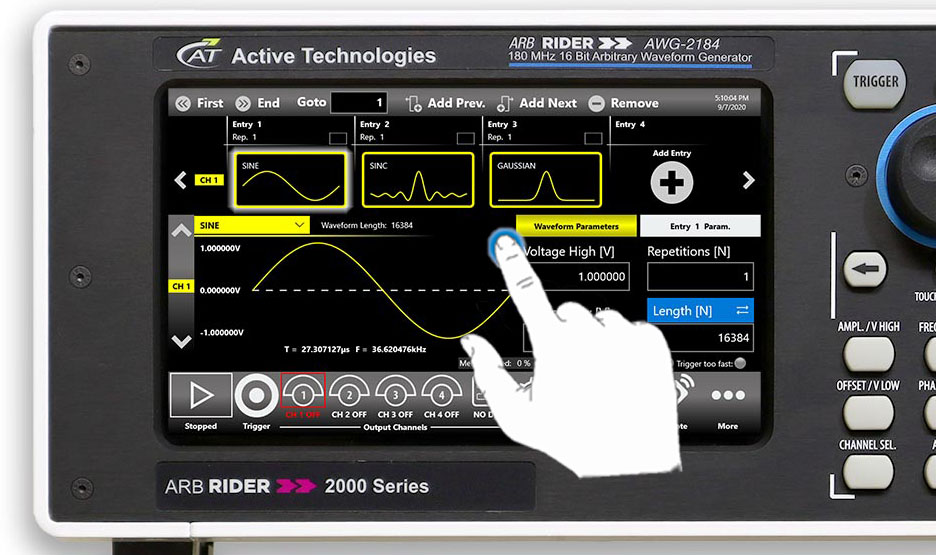

使いやすいUI
7インチの大画面・静電容量式タッチスクリーンやフロントパネル上のキーボードとロータリーノブを配置。
Simple Rider™ソフトウェアにより素早く直感的に操作できます。また、ベンチトップに適したコンパクトな筐体で様々な場所に設置することができます。
カップリング機能
(CH1/CH2)、(CH3/CH4)の組み合わせでチャンネル間のカップリングが行え、差動出力として簡単に出力できます。差動アプリケーションにも対応可能です。差動アプリケーションにも対応可能です。

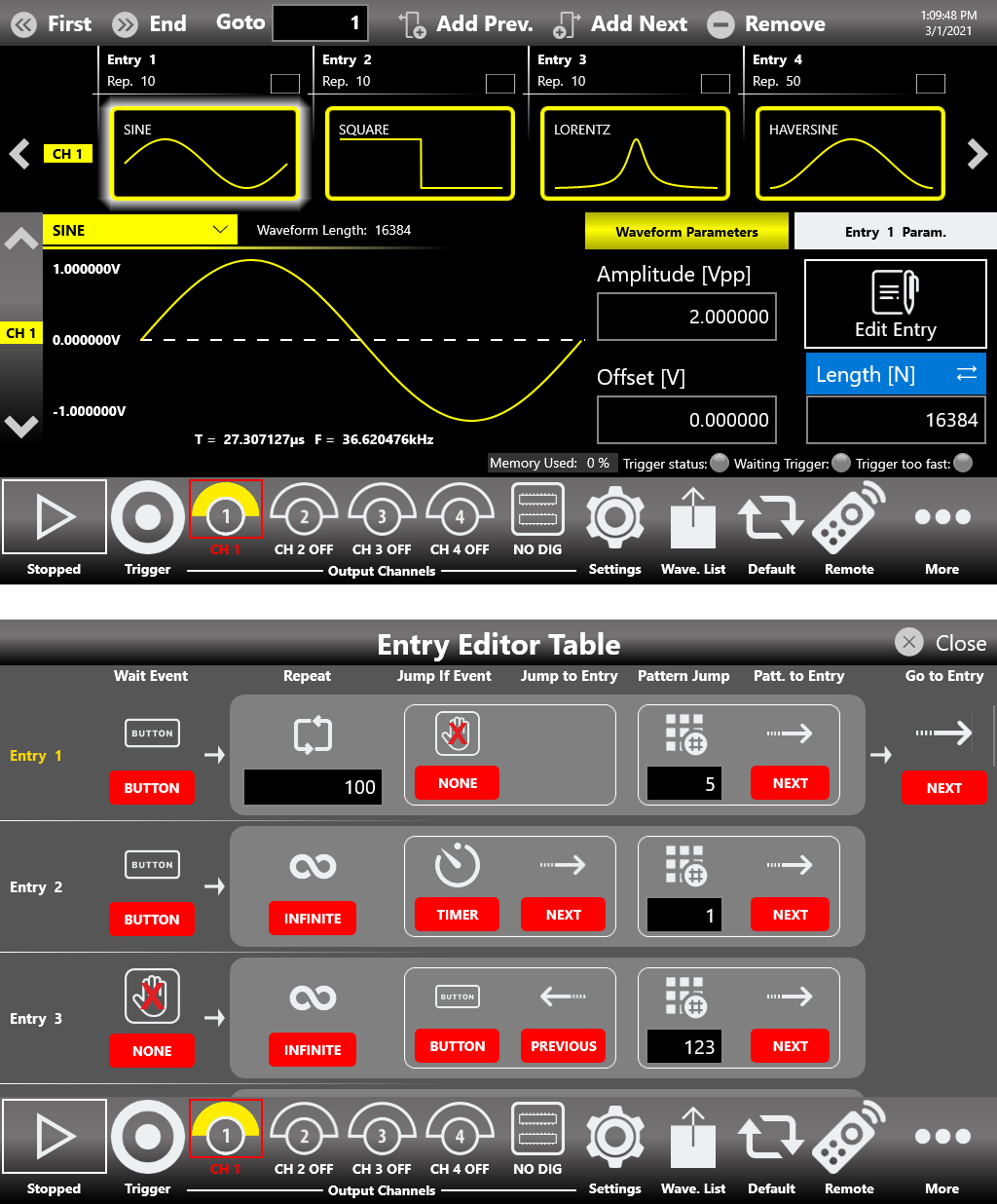

シーケンス機能
シーケンス機能はメモリー長の長い波形を作成する場合、メモリーを効率的に利用することが可能です。作成した波形の順序・繰り返し回数・電圧などの波形パラメータ等を設定することができます。アドバンスドモードでは、ループ、ジャンプ、条件分岐等シーケンス毎に動作を指定できるので、シーケンス内のアナログ波形とデジタルパターンの最大16,384エントリで複雑な波形を定義できます。

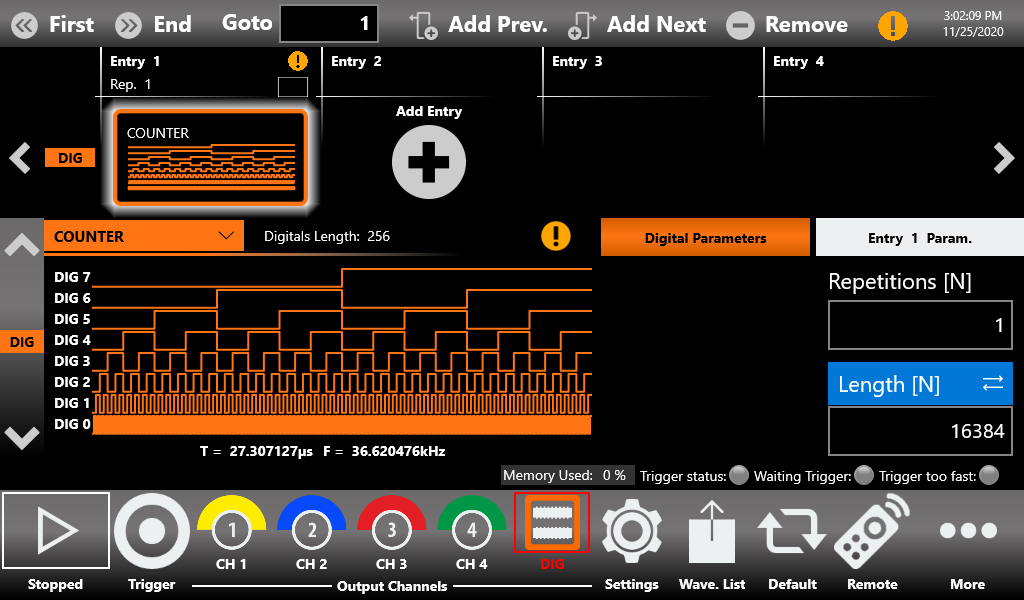

ミックスドシグナル出力
アナログ出力に同期したデジタル信号を出力します。アナログ4ch、デジタル8chのミックスドシグナル出力により、デジタル設計のトラブルシューティングと検証に理想的なツールとして活用できます。
ダブルパルス
最大24Vp-pのパルス幅の異なるダブルパルスを生成できます。立上り/立下り時間を変化させることにより、dI/dtの調整が可能。高速パワーデバイスの動特性試験やゲートドライバの評価が容易に行えます。
AWG2000シリーズ 主な仕様
| モデル | AWG2182 | AWG2184 | AWG2104 | |
|---|---|---|---|---|
| アナログ出力 | チャンネル数 | 2 | 4 | 4 |
| 最高サンプリング速度 | 600MS/s(2倍補間機能使用時1.2 GS/s) | |||
| メモリ長 | 2M、64M、256M、512Mポイント | 2M、128Mポイント | ||
| 出力コネクタ | BNC | |||
| 出力インピーダンス | 50Ω,0Ω (低インピーダンス) | |||
| 立上り/立下り時間 (10%～90%) |
≦2.2ns(1Vp-p) | ≦3.5ns(1Vp-p) | ||
| 出力電圧 (50Ω負荷) |
6Vpｰp 12Vp-p(オプション) |
12Vpｰp | ||
| ［High-Zの場合は、2倍の振幅出力］ | ||||
| デジタル出力 (オプション) |
チャンネル数 | 8ch | ||
| 出力コネクタ | Mini-SAS HD コネクタ | |||
| 出力インピーダンス | 100Ω(差動) | |||
| 出力タイプ | LVDS | |||
| AFGモード | 出力波形 | 正弦波、方形波、パルス、ランプ、(ノイズ、DC、Sin(x)/x、ガウシアン、ローレンツ、指数立上り、指数立下り、ハーバサイン)、任意波形 | ||
| 動作モード | 連続・変調・スイープ・バースト | |||
| 変調機能 | AM、FM、PM、FSK、PSK、PWM | |||
| 周波数帯域 | 正弦波 | 1µHz ～ 180MHz | 1µHz ～ 100MHz | |
| 方形波 | 1µHz ～ 80MHz | 1µHz ～ 50MHz | ||
| パルス | 1µHz ～ 80MHz | 1µHz ～ 50MHz | ||
| ランプ | 1µHz ～ 5MHz | |||
| ダブルパルス | 1µHz ～ 50MHz | |||
| 任意波形 | 1µHz ～ 80MHz | 1µHz ～ 50MHz | ||
| 任意波形 | サンプリング速度 | 600MS/s(2倍補間機能使用時1.2 GS/s) | ||
| 垂直分解能 | 16ビット | |||
| 波形長 | 16,384ポイント | |||
| TrueArb モード |
動作モード | 連続･トリガー後連続・シングル/バースト ステップ・アドバンス |
||
| 垂直分解能 | 16ビット | |||
| 波形長 | 2M、64M、256M、512Mポイント | 2M、128Mポイント | ||
| 最大シーケンス数 | 16,384 | |||
オーダインフォメーション
本体(AWG2000シリーズ)
| 型番 | 内容 |
|---|---|
| AWG2182-2M | 2ch 600Gs/s AWG 2Ms メモリ - 180MHz AFG |
| AWG2182-64M | 2ch 600Gs/s AWG 64Ms メモリ - 180MHz AFG |
| AWG2182-256M | 2ch 600Gs/s AWG 256Ms メモリ - 180MHz AFG |
| AWG2182-512M | 2ch 600Gs/s AWG 512Ms メモリ - 180MHz AFG |
| AWG2104-2M | 4ch 600Gs/s AWG 2Ms メモリ - 100MHz AFG |
| AWG2104-128M | 4ch 600Gs/s AWG 128s メモリ - 100MHz AFG |
| AWG2184-2M | 4ch 600Gs/s AWG 2Ms メモリ - 180MHz AFG |
| AWG2184-64M | 4ch 600Gs/s AWG 64s メモリ - 180MHz AFG |
| AWG2184-256M | 4ch 600Gs/s AWG 256Ms メモリ - 180MHz AFG |
| AWG2184-512M | 4ch 600Gs/s AWG 512Ms メモリ - 180MHz AFG |
本体実装オプション [工場オプション]
| 型番 | 内容 |
|---|---|
| AWG2182-HV | 高出力オプション(12Vp-p(50Ω時)) for AWG4012 |
| AWG2184-HV | 高出力オプション(12Vp-p(50Ω時)) for AWG4014 |
| SSD-250 | 250GB SSD 追加 RIDERシリーズ |
| SSD-1000 | 1TB SSD 追加 RIDERシリーズ |
| GPIB/USB-TMC | GP-IB / USB-TMC オプション リモートコントロール用、AWG2000シリーズに対応 |
デジタル出力オプション(ライセンス / ケーブル / 変換器)
| AWG2100-DIG8 | 8 channel Dig license for AWG2000 (ケーブル類は別途外部オプション要) |
|---|---|
| RIDER-MINI-SAS-HD | Mini SAS - Mini SAS HD ケーブル デジタルチャンネル (8 LVDS) |
| AT-LVDS-SMA8 | Mini SAS HD - 16 SMA ケーブル (8 LVDS output) |
| AT-DTTL8 | 8 bit LVDS - LVTTL 変換器 Rider series WG-5000/4000/2000シリーズに対応 |
外部オプション
| 型番 | 内容 |
|---|---|
| RIDER-C-RACK | Rider-Cシリーズ（AWG2000シリーズ）用ラックマウントキット |
