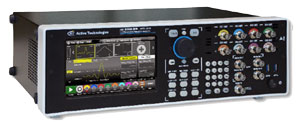

AWG 4000 任意信号発生器/ファンクションジェネレータ

  • 2、4、8アナログ出力
  • 最高サンプリング速度1.2 GS/s
  • 垂直分解能16ビット
  • 周波数帯域300MHz
  • 最大24 Vp-p(High-Z)
  • オフセット電圧±12V、出力電圧ウインドウ±24V (48Vp-p) [High-Zの場合]
  • 最大波形メモリ長128 Mpts/ch
  • アナログ出力チャンネルに同期した最大32chのデジタル出力
  • 使いやすいSimple Rider™ タッチスクリーン・ユーザーインタフェース
  • 4台同期運転可能 (AWG4018のみ):最大32chアナログ出力+128chデジタル出力

AWG 4000シリーズは、周波数帯域300MHz・最大出力電圧24Vp-p(High-Z)・アナログ8ch・デジタル32chを搭載。パワー半導体やカーコンポーネントなど高周波・高電圧が必要なアプリケーションに最適な1台です。

主な仕様

最高周波数 : 300MHz
最高出力電圧(High-Z) : 24Vp-p
アナログch数 : ~32ch
レコード長 : ~128Mpts

アプリケーション例

  • SiC・GaN等の新世代パワーデバイスのゲート評価
  • レーダーのベースバンド信号のエミュレーション
  • レーザーダイオードの変調や駆動
  • クロックとセンサー信号の発生
  • ECU、CAN、LIN等のカーエレクトロニクスの試験

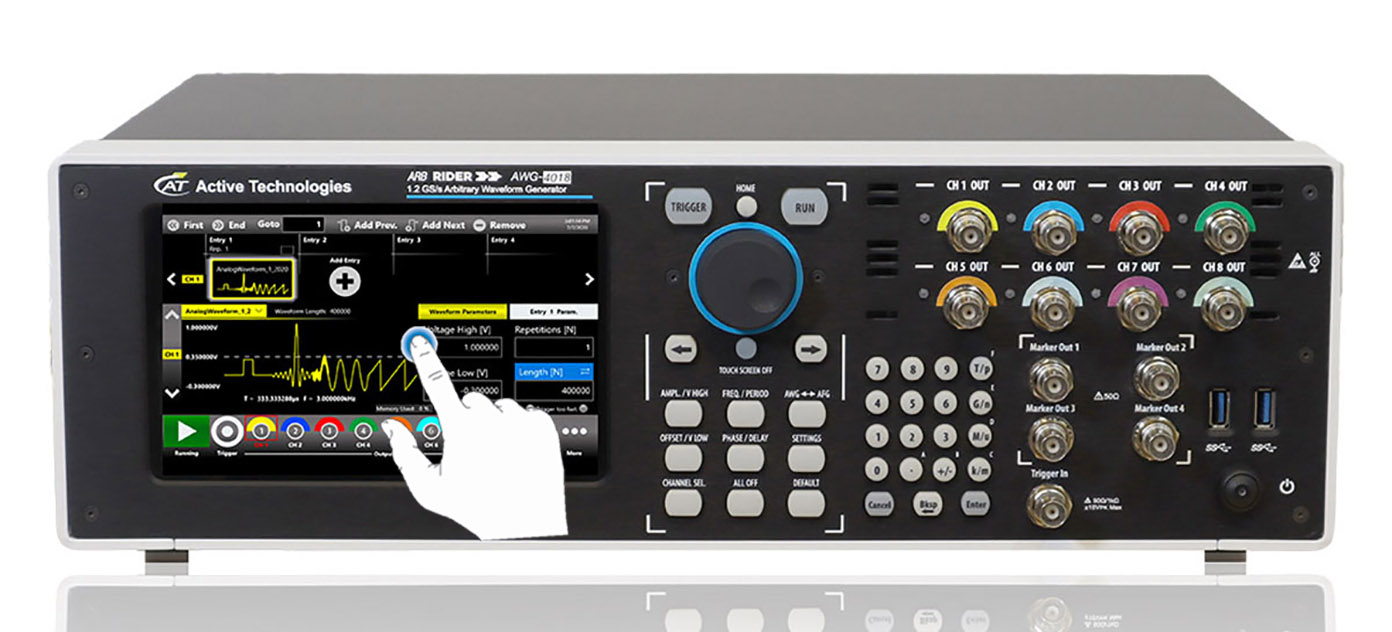

使いやすいUI

7インチの大画面・静電容量式タッチスクリーンやフロントパネル上のキーボードとロータリーノブを配置。
Simple Rider™ソフトウェアにより素早く直感的に操作できます。また、ベンチトップに適したコンパクトな筐体で様々な場所に設置することができます。

カップリング機能

(CH1/CH2)、(CH3/CH4)、(CH5/CH6)、(CH7/CH8)の組み合わせでチャンネル間のカップリングが行えて、差動出力として簡単に出力できます。差動アプリケーションにも対応可能です。

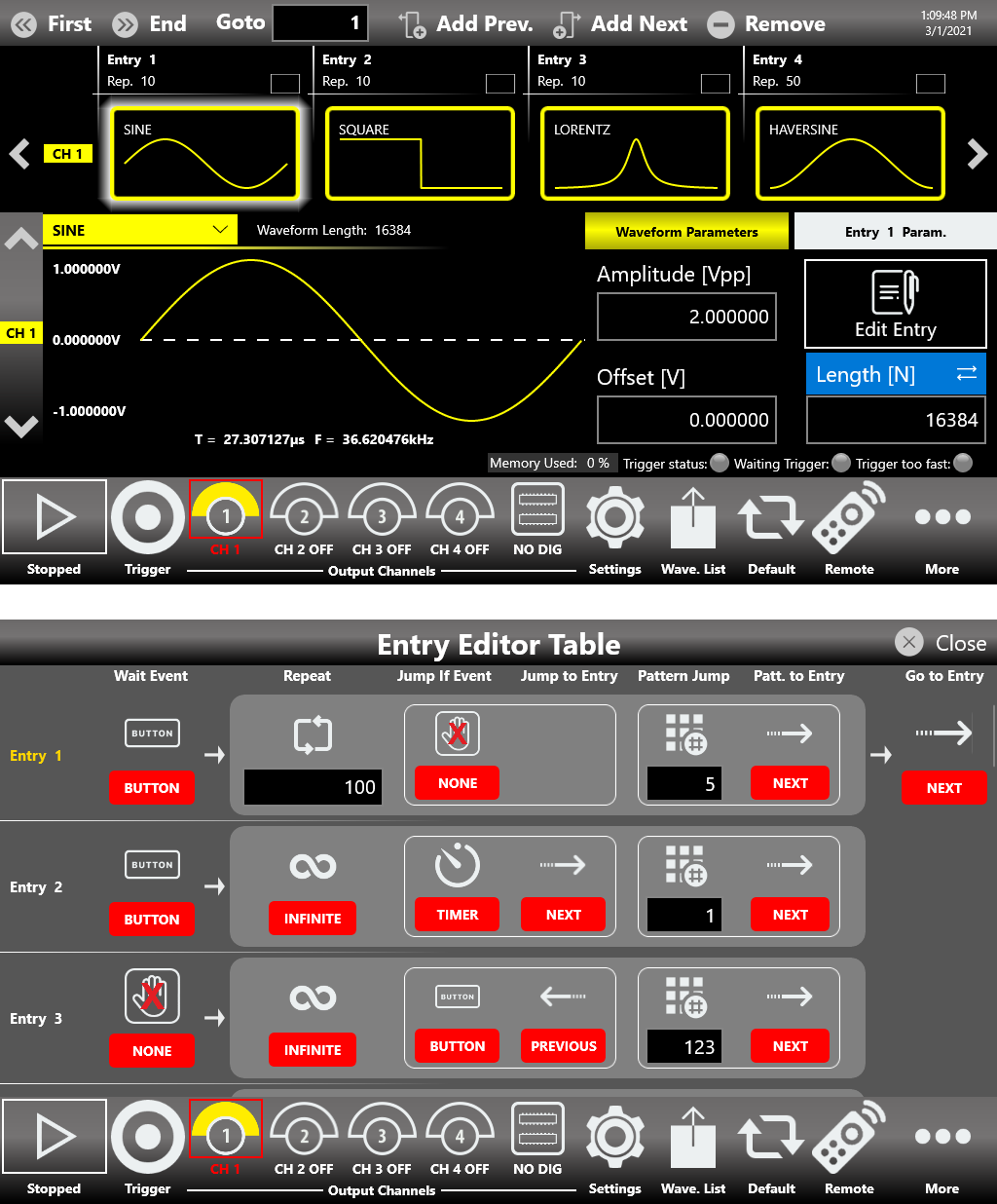

シーケンス機能

シーケンス機能はメモリー長の長い波形を作成する場合、メモリーを効率的に利用することが可能です。作成した波形の順序・繰り返し回数・電圧などの波形パラメータ等を設定することができます。アドバンスドモードでは、ループ、ジャンプ、条件分岐等シーケンス毎に動作を指定できるので、シーケンス内のアナログ波形とデジタルパターンの最大16,384エントリで複雑な波形を定義できます。

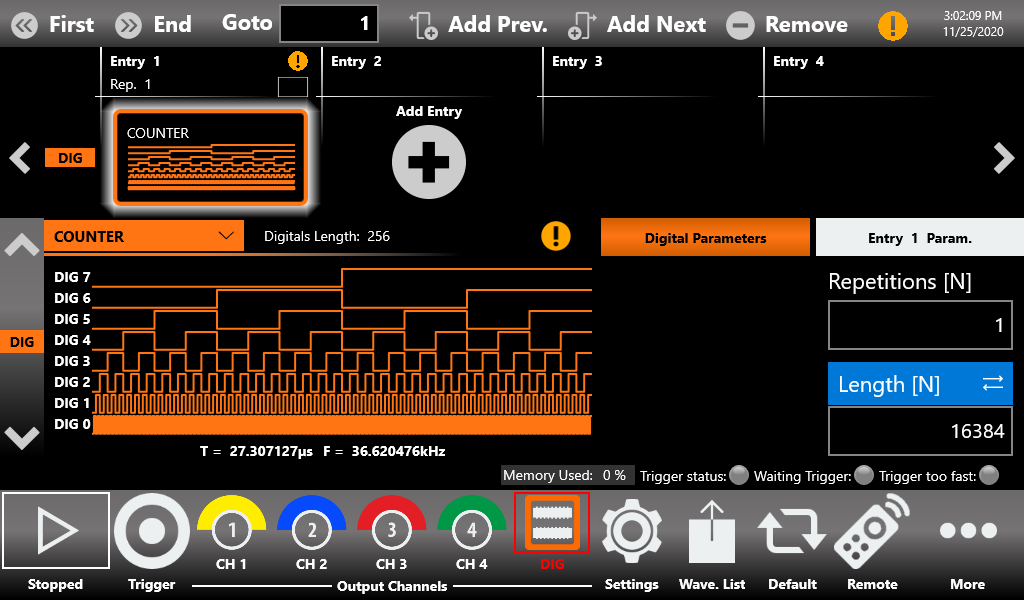

ミックスドシグナル出力

アナログ出力に同期したデジタル信号を出力します。アナログ8ch、デジタル32chのミックスドシグナル出力により、デジタル設計のトラブルシューティングと検証に理想的なツールとして活用できます。

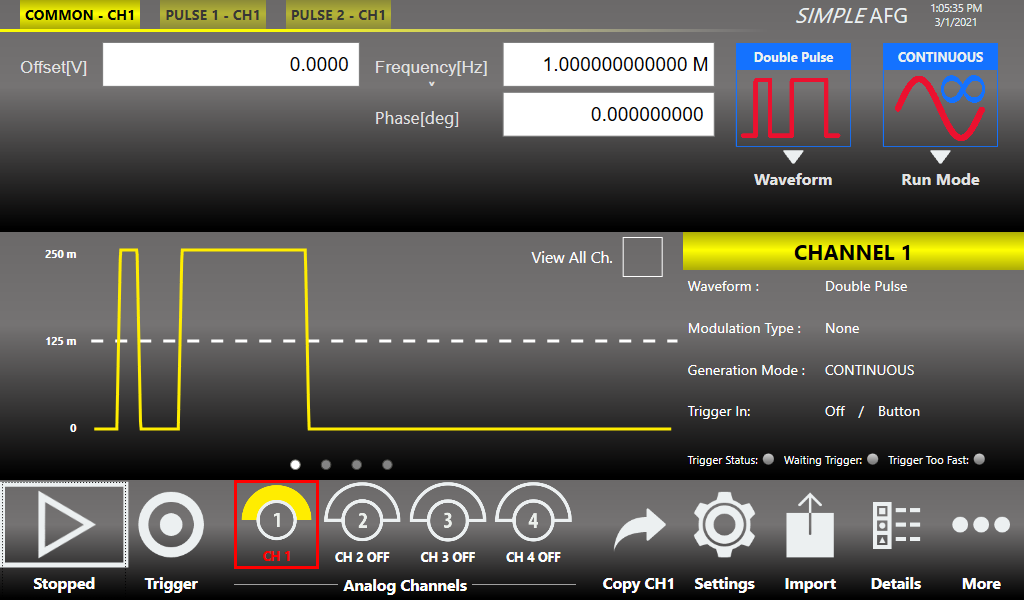

ダブルパルス

最大24Vp-pのパルス幅の異なるダブルパルスを生成できます。立上り/立下り時間を変化させることにより、di/dtの調整が可能。高速パワーデバイスの動特性試験やゲートドライバの評価が容易に行えます。

同期運転

最大4台の機器を同期させることにより、アナログ32ch+デジタル128chのミックスドシグナル任意信号発生器として使用できます。専用の同期ケーブルを使用することにより、各機器間の同期が保証されます。この機能は、AWG4018モデルでのみ使用できます。

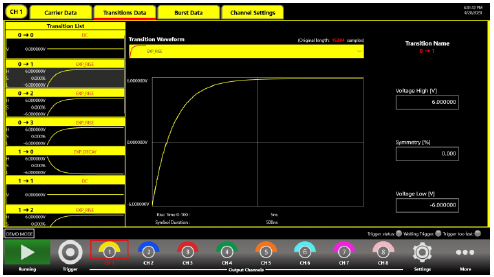

シリアルパターンモード

シリアルパターンジェネレータ(SPG)モードは、PRBSパターンや最大4レベル、2Mシンボルまでユーザー定義のパターンを発生できます。各レベル間の遷移時間も設定でき、実際の波形に近いシミュレーションが行えます。

AWG4000シリーズ 主な仕様

モデル AWG4012 AWG4014 AWG4018
アナログ出力 チャンネル数 2 4 8
最高サンプリング速度 1.2GS/s
メモリ長 2M、64M、128Mポイント
出力コネクタ BNC
出力インピーダンス 50Ω、5Ω (低インピーダンス)
立上り/立下り時間
(10%~90%)
≦1.1ns(1Vp-pシングルエンド)
出力電圧
(50Ω負荷)
6Vpーp
12Vp-p(オプション)
[High-Zの場合は、2倍の振幅出力]
デジタル出力
(オプション)
チャンネル数 8ch 8ch / 16ch 8ch / 16ch / 32ch
出力コネクタ Mini-SAS HD コネクタ
出力インピーダンス 100Ω(差動)
出力タイプ LVDS
AFGモード 出力波形 正弦波、方形波、パルス、ランプ、ノイズ、DC、Sin(x)/x、ガウシアン、ローレンツ、指数立上り、指数立下り、ハーバサイン、任意波形
動作モード 連続・変調・スイープ・バースト
変調機能 AM、FM、PM、FSK、PSK、PWM
周波数帯域 正弦波 1µHz ~ 300MHz
方形波 1µHz ~ 150MHz
パルス 1µHz ~ 150MHz
ランプ 1µHz ~ 15MHz
ダブルパルス 1µHz ~ 150MHz
任意波形 1µHz ~ 150MHz
任意波形 サンプリング速度 1.2GS/s
垂直分解能 16ビット
波形長 16,384ポイント
TrueArb
モード
動作モード 連続・トリガー後連続・シングル/バースト
ステップ・アドバンス
垂直分解能 16ビット
波形長 2M、64M、128Mポイント
最大シーケンス数 16,384

オーダインフォメーション

本体(AWG4000シリーズ)

型番 内容
AWG4012-2M 2ch 1.2Gs/s AWG 2Ms メモリ - 300MHz AFG - 6Vp-p
AWG4012-64M 2ch 1.2Gs/s AWG 64Ms メモリ - 300MHz AFG - 6Vp-p
AWG4012-128M 2ch 1.2Gs/s AWG 128Ms メモリ - 300MHz AFG - 6Vp-p
AWG4014-2M 4ch 1.2Gs/s AWG 2Ms メモリ - 300MHz AFG - 6Vp-p
AWG4014-64M 4ch 1.2Gs/s AWG 64s メモリ - 300MHz AFG - 6Vp-p
AWG4014-128M 4ch 1.2Gs/s AWG 128Ms メモリ - 300MHz AFG - 6Vp-p
AWG4018-2M 8ch 1.2Gs/s AWG 2Ms メモリ - 300MHz AFG - 6Vp-p
AWG4018-64M 8ch 1.2Gs/s AWG 64Ms メモリ - 300MHz AFG - 6Vp-p
AWG4018-128M 8ch 1.2Gs/s AWG 128Ms メモリ - 300MHz AFG - 6Vp-p

本体実装オプション [工場オプション]

型番 内容
AWG4012-PAT 2ch シリアル パターンジェネレータオプション
AWG4014-PAT 4ch シリアル パターンジェネレータオプション
AWG4018-PAT 8ch シリアル パターンジェネレータオプション
AWG4012-HV Hi voltage output (12Vpp on 50Ω) for AWG4012
AWG4014-HV Hi voltage output (12Vpp on 50Ω) for AWG4014
AWG4018-HV Hi voltage output (12Vpp on 50Ω) for AWG4018
SSD-250 250GB SSD 追加 RIDERシリーズ
SSD-500 500GB SSD 追加 RIDERシリーズ
SSD-1000 1TB SSD 追加 RIDERシリーズ
RIDER-GPIB GP-IB / USB-TMC option for Rider Serie

デジタル出力オプション(ライセンス / ケーブル / 変換器)

型番 内容
AWG4010-8DIG 8 チャンネル ライセンス AWG401x(ケーブル類は別途外部オプション要)
AWG4010-16DIG 16 チャンネル ライセンス AWG401x(ケーブル類は別途外部オプション要)
AWG4010-32DIG 32 チャンネル ライセンス AWG401x(ケーブル類は別途外部オプション要)
RIDER-MINI-SAS-HD Mini SAS to Mini SAS HD cable for digital ch (8 LVDS pairs)
AT-LVDS-SMA8 Mini SAS HD to 16 SMA cable (8 LVDS output)
AT-DTTL8 8 bit LVDS to LVTTL converter for Rider series

外部オプション

型番 内容
RIDER-RACK AWG5000/4000/2000シリーズに対応
RIDER-AWG-SYNC Synchronization cable for AWG Rider series
