USBタイプ 高速エッジパルスジェネレータ Fedge（PMK社製）

Fedge は高速エッジでパルス発生することができるジェネレータです。大きさはUSB メモリサイズながら、立ち上がり時間32ps のパルスを発生します。 操作は、一つの押しボタンで測定モードを変更します。 波形はオーバーシュートやアンダーシュートが極めて少ない平坦なパルス波形で、被測定デバイスの周波数帯域確認やスプリッタ、プローブなどと組み合わせてTDR 試験を行うことができます。

アプリケーション

  • テストクーポン（テスト用電極）
  • インピーダンストレース
  • ケーブル劣化、特性試験
  • TDR - タイムドメイン反射率測定
  • PCB テストトレース（ベアボード検査）
  • DSP 補正のための高速エッジ生成
  • 機器のキャリブレーション
  • 基板・モジュールのトラブルシューティング

仕様

項目 仕様
立ち上がり時間/立ち下がり時間32ps
平坦性0.1dB 2GHz
出力電圧0-500mV
出力インピーダンス50Ω
出力コネクタ 3.5mm(SMA‐J)
動作温度範囲0ºC～45ºC（湿度80％時）
信号出力形式 DC, 方形波（デューティ 50%）
信号出力周波数1kHz,10kHz,100kHz,1MHz,10MHz

ケーブルとコネクタの不連続性の測定

TDR / TDT は一般に、高速エッジパルスとサンプリングオシロスコープを含む大型で高価な機器です。

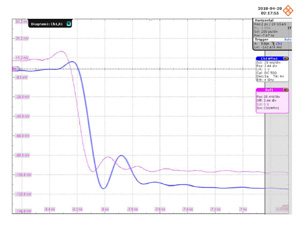

TDR / TDT は、反射波を使用して基板、ケーブル、デバイスの特性を測定するために使用されます。 TDTは、透過測定を使用して、同様の機能を提供します。 高速エッジパルスジェネレータ/超小型TDR 試験は、低コストのポケットサイズのパルスジェネレータで、抵抗ポート方式のスプリッタとリアルタイムオシロスコープを組み合わせて測定をします。
※測定には、市販のパワースプリッタをご使用ください。

ケーブル長測定（TDR 測定）

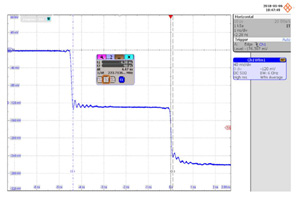

この図は、速度係数70％のRTK028 ケーブルの測定例です。 往復には4.47ns かかり、47cmと計算されます。この様に、TDR 機能を使用すると、不良ケーブルを簡単に確認できます。
※測定には、市販のパワースプリッタをご使用ください。

ケーブル・コネクタのインピーダンス測定

TDR / TDT は一般に、高速エッジパルスとサンプリングオシロスコープを含む大型で高価な機器です。

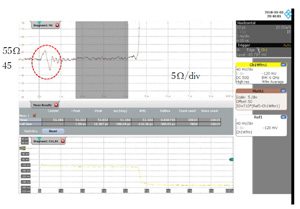

TDR / TDT は、反射波を使用して基板、ケーブル、デバイスの特性を測定するために使用されます。 TDTは、透過測定を使用して、同様の機能を提供します。 高速エッジパルスジェネレータ/超小型TDR 試験は、低コストのポケットサイズのパルスジェネレータで、付属の抵抗ポート方式のスプリッタとリアルタイムオシロスコープを組み合わせて測定をします。
※測定には、市販のパワースプリッタをご使用ください。

機器構成

外観 モデル 発振器
3.5mm（R）		 USB電源コード
Fedge ○ ○
