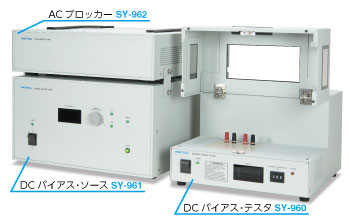

![DCバイアス・テスタ](/wp-content/uploads/2022/10/tme-sy-sy8218_dc_bias-img01.jpg)
- 最大DCバイアス
- : 30A
- 最大リプル
- : ±6A
- 測定周波数(正弦波)
- : 10kHz~3MHz
- 測定周波数(方形波)
- : 10kHz~1MHz (Duty10%-90%)
![SMDパワーインダクタ](/wp-content/uploads/2022/10/tme-sy-sy8218_dc_bias-img02.jpg)
SMDパワーインダクタ
![トロイダルコイル](/wp-content/uploads/2022/10/tme-sy-sy8218_dc_bias-img03.jpg)
トロイダルコイル
![DCバイアス非正弦波](/wp-content/uploads/2022/10/tme-sy-sy8218_dc_bias-img04.jpg)
方形波(試料に流れる電流は三角波状=擬似チョッパ)、正弦波に直流を重畳して磁気特性を測定

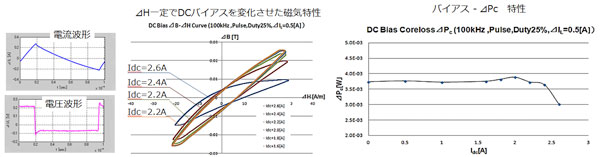

チップインダクタの測定例(チョッパ励磁)
![チップインダクタの測定例(チョッパ励磁)](/wp-content/uploads/2022/10/tme-sy-sy8218_dc_bias-img05.jpg)
実回路では、直流磁界と交流磁界が磁性部品に印加される場合が多く、DCバイアスにより変化する磁気特性の測定は重要です。
![測定部品](/wp-content/uploads/2022/10/tme-sy-sy8218_dc_bias-img06.jpg)

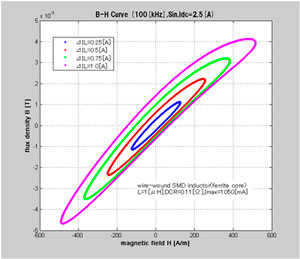

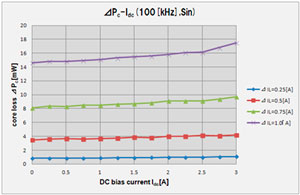

ferrite
L=1.0μH
![グラフ](/wp-content/uploads/2022/10/tme-sy-sy8218_dc_bias-img07.jpg)
![グラフ](/wp-content/uploads/2022/10/tme-sy-sy8218_dc_bias-img08.jpg)
![測定部品](/wp-content/uploads/2022/10/tme-sy-sy8218_dc_bias-img09.jpg)

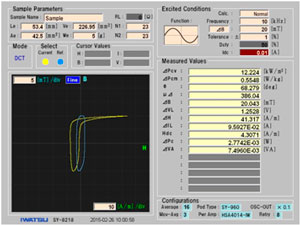

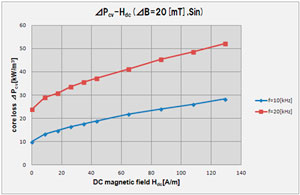

Fe-Based amorphous
L=311μH
![](/wp-content/uploads/2022/10/tme-sy-sy8218_dc_bias-img10.jpg)
![グラフ](/wp-content/uploads/2022/10/tme-sy-sy8218_dc_bias-img11.jpg)
![測定部品](/wp-content/uploads/2022/10/tme-sy-sy8218_dc_bias-img12.jpg)

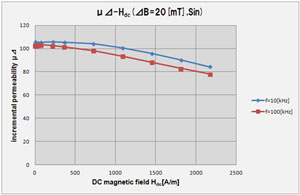

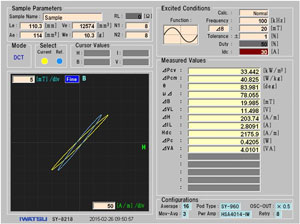

iron powder
L=8.4μH
![グラフ](/wp-content/uploads/2022/10/tme-sy-sy8218_dc_bias-img13.jpg)
![グラフ](/wp-content/uploads/2022/10/tme-sy-sy8218_dc_bias-img14.jpg)
- DCバイアス・テスタはSY-8218およびSY-8219専用のオプションになりますので他の機器では使用出来ません。
- 出荷時にB-Hアナライザ本体と調整が必要です。
- 既に本体(SY-8218/8219)をお持ちの場合は当社工場に引き取り調整が必要です。
