PCBAフレーム SKIDシリーズ（プリント基板とプローブを固定する治具） （PMK社製）

プリント基板とプローブを固定する治具になります。3種類のサイズからお選びいただけます。

ショ－トタイプの脚を装着

ロングタイプの脚を装着

縦型で使用の場合

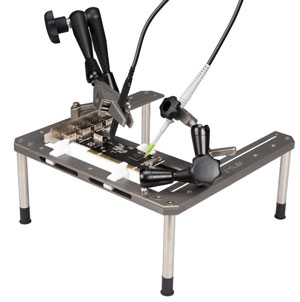

3Dポジショナーと組み合わせることにより様々な用途が広がります。

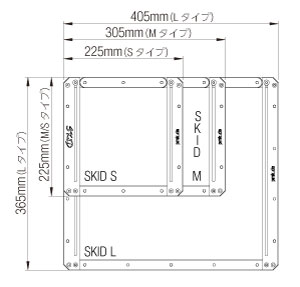

SKID本体、オーダインフォメーション

型番 /（Order number） 外観 内容
SKID S
（893-500-000）		 サイズ:160mmx160mm
高さ:20mm、100mm
SKID M
（893-500-010）		 サイズ:160mmx240mm
高さ:20mm、100mm
SKID L
（893-500-020）		 サイズ:300mmx340mm
高さ:20mm、100mm

組み合わせると便利な「3Dポジショナー」 アクセサリ、オーダインフォメーション

型番 /（Order number） 外観 内容
MSU 1500
（893-350-006）		 装着可能直径:5～17mm
アーム長:200mm
固定方式:1.2kg スチールベース
MSA 100
（893-350-001）		 装着可能直径:9mm、11mm
アーム長:200mm
固定方式:1.2kg スチールベース
MSB 40
（893-350-002）		 着可能直径:9mm、11mm
アーム長:200mm
固定方式:テーブルクランプ
MSC 85
（893-350-003）		 装着可能直径:9mm、11mm
アーム長:200mm
固定方式:バキューム
MSM 130
（893-350-004）		 装着可能直径:9mm、11mm
アーム長:130mm
固定方式:マグネット
MSM 200
（893-350-005）		 装着可能直径:9mm、11mm
アーム長:200mm
固定方式:マグネット
STS 100
（893-100-001）		 1.2kg スチールベース（Φ100mm）
TIK 40
（893-100-002）		 テーブルクランプ 幅40mm
VAS 85
（893-100-003）		 バキュームタイプ（Φ85mm）
TM 170
（893-100-004）		 マグネットタイプ（Φ30mm）
保持力:170N
TM 170
（893-100-005）		 マグネットタイプ（Φ30mm）
保持力:300N
STV 130
（893-200-130）		 長さ:130mm
耐温度範囲:-40ºC～+85ºC *
* 保証値でなく一般情報として公開
STV 130v2a
（893-200-13V）		 長さ:130mm
耐温度範囲:-55ºC～+150ºC
STV 200
（893-200-200）		 長さ:200mm
耐温度範囲:-40ºC～+85ºC *
* 保証値でなく一般情報として公開
STV 200v2a
（893-200-20V）		 長さ:200mm
耐温度範囲:-55ºC～+150ºC
HAL 512
（893-050-000）		 装着可能直径:9mm、11mm
UNIHOLD
（893-090-000）		 装着可能直径:5～17mm
耐温度範囲:-55ºC～+150ºC
TWINHOLD
（890-880-104）		 プローブを2本同時装着可能
TWA-2xM6
（893-010-000）		 「HAL 512」または
「UNIHOLD」を2つ接続可能
GAD M86
（893-000-M86）		 No image -
GAD 1/4""M6
（893-000-MI6）		 No image -
ESCH-SW7
（893-000-SW7）		 No image -

各種資料

項　目 ファイル名
3Dポジショナ―
PCBAフレーム(SKID)		 カタログデータシート 和文 Positioning_Systems_Datasheet_jp_s.pdf
SKID データシート 英文 893-500-0X0_Datasheet_Skid_en.pdf
マニュアル 英文 893-500-000_Manual SKID_en.pdf
3Dポジショナー マニュアル 英文 893-350-00X_Manual_3D_Mess-Stative_en.pdf

組み合わせると便利な「プローブポールド用アーム」（販売終了）

T-60本体（販売終了）

ワンタッチクリップ式 アーム

ねじ止め式 アーム
