産業用音響カメラ FLIR Siシリーズ

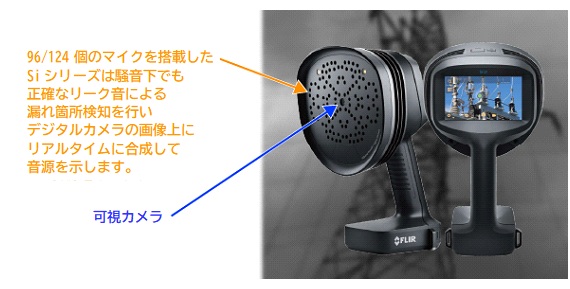

FLIR Siシリーズは、圧縮空気システムの加圧漏れや高電圧電気システムからの部分放電を検知します。軽量で片手操作可能なカメラによって、従来の方法よりも迅速に問題を確認できます。124個のマイクを搭載したFLIR Siシリーズは、騒音下でも、正確な音響画像を生成します。音響画像をデジタルカメラの画像上にリアルタイムに合成し、音源を正確に示します。
FLIR Acoustic Camera ViewerクラウドサービスによりFLIR Siシリーズで取得した画像は、自動的にクラウドに保存されます。ユーザーは、保存ファイルにアクセスし、分類や、解析を行うことができます。
FLIR Siシリーズによる定期的なメンテナンスを実施することで、設備の光熱費を削減し、コンプレッサーの更新周期を長くすることができます。

エアリーク可視化

初めての方でも、簡単に使用中のコンプレッサのエア漏れを探し、これによるコストの縮小が図れます。
圧縮エアに加え、様々な気体の漏れ量検出、コスト計算が可能になりました。(Si2-Pro／Si2-LD)
水素( H2 )、アンモニア( NH3 )、アルゴン( Ar )、メタン( CH4 )、二酸化炭素( CO2 )、ヘリウム( He )

チューブ継手

ソレノイドバルブ

ポンプ不具合
(リーク以外の振動による不具合も検出します)

部分放電の検出

コロナ放電をはじめとする部分放電を、正確に手早く見つけることができるため、機器の故障などのダウンタイムを最小限にします。
部分放電を検出後、カメラ上でAIが放電の種別と重要度を評価します。(Si2-Pro／Si2-PD)

インテリジェントな分析機能

FLIR Siシリーズと専用ソフトウェアによって、高度な計算能力と分析機能を提供します。 FLIR Siシリーズには、オンカメラ分析、理解しやすいレポート作成、AI／ウェブツールを用いた予測解析といった機能が搭載されています。 検査担当者は、調査中にリアルタイムで漏れの規模を分類しコスト分析が実施できます。部分放電では、パターンを解析することができます。
調査が完了したら、Wi-Fiネットワークに接続するだけでFLIR Acoustic Camera Viewerに自動的にアップロードされるため、クラウドベースで詳細な解析を行うことが可能となります。 それらの解析には、圧縮空気や様々な気体の漏れによって生じる推定の年間費用を計算することや、部分放電の問題によって整備や交換が必要かどうかを判断することも含まれます。

解析画面(FLIR Acoustic Camera Viewer)

クラウドベースのFLIR Acoustic Camera Viewerで幅広く解析をすることができます。

解析結果をレポート出力することもできます。

仕様

■ Si2シリーズ

項目 エアリーク＆部分放電
FLIR Si2-Pro		 エアリーク専用
FLIR Si2-LD		 部分放電専用
FLIR Si2-PD
カタログ 産業用音響カメラ　FLIR Si2-Pro / Si2-LD　カタログ
産業用音響カメラ　FLIR Si2-Pro / Si2-PD　カタログ
　　　　　　　　　　　　　　　　　　リーク検出
自動検出項目 漏出量、漏出位置、コスト 非対応
検出対象気体 圧縮エア(電気代換算時のコスト算出)
H2、He、NH3、Ar、CH4、CO2(各ガス単価によるコスト算出)		 非対応
検出能力
(I/毎分＠距離)		 0.0032＠2.5m
0.004＠6.0m		 非対応
　　　　　　　　　　　　　　　　　　部分放電検出
放電種別診断 コロナ浮遊、沿面 非対応 コロナ浮遊、沿面
重大度評価 低～高 非対応 低～高
リコメンド 修繕タイミングの提言 非対応 修繕タイミングの提言
　　　　　　　　　　　　　　　　　　音響性能
マイク 124個
感度(kHz/dB SPL) 20/-7、50/-10、35/-4、80/36、100/51
帯域 2～130kHz
検出距離 0.3～200m
機械学習 ノイズキャンセル機能
(部分放電、リークを表示)		 ノイズキャンセル機能
(リークのみを表示)		 ノイズキャンセル機能
(部分放電のみを表示)
機械診断(Mech Mode) 振動解析(異常振動の検出機能)
　　　　　　　　　　　　　　　　　　インターフェース
可視カメラ 解像度12MP、視野75°、ズーム8倍
ディスプレイ 5in TFT LCD 1280×720
データ形式 .nlz／jpg 静止画、.nlz 動画(5分)
データ保存 内蔵128GB、外部8GB　USB、クラウド
データ転送 USB または Wi-Fi2.4/5GHz IEEEE802.11b/g/n/ac wireless LAN
バッテリー Li-ION電池RRC2054、稼働2.5h、充電2h、出力16.8V、DC5A
充電器 入力19～26VDC 2.8A、出力17.4VDC 4.8A
　　　　　　　　　　　　　　　　　機器仕様
寸法 288×122×159mm
質量 カメラ1.25kg、電池0.25kg
温度 動作 -10～+50℃、保管 -20～+50℃
湿度 0～90%
保護等級 IP54
LED ○
標準付属品 カメラ本体、電池×2、USBメモリ、充電器、ネックストラップ、ハードケース、簡易取扱説明書
品番 T912340 T912339 T912305

■ Si2シリーズ　診断対象物

製品名 Si2-Pro Si2-LD Si2-PD
部分放電 ○ × ○
エアリーク ○ ○ ×
機械診断　Mech Mode ○ ○ ○

■ Si124シリーズ

　 　
項目 エアリーク＆部分放電
FLIR Si124 2022		 エアリーク専用
FLIR Si124LD 2022		 高感度エアリーク専用
FLIR Si124-LD Plus
カタログ 産業用音響カメラ FLIR Si124 カタログ
　　　　　　　　　　　　　　　　音響性能
マイク数 124個の低雑音MEMS
感度 0dB
ダイナミックレンジ < -15dB(下限)　> 120 dB(上限)
帯域幅 2～65kHz
　　　　　　　　　　　　　　　　検出能力
検出距離 0.3 m～130 m
検出性能
@0.3Mpa		 距離3m 0.032L/分 0.011L/分
距離10m 0.05L/分 0.024L/分
静音時検出性能@0.12Mpa 0.016L/分@0.3m 0.004L/分@1m
検出方式 自動
自動距離測定機能 ー ー 〇
オートフィルター ー ー 〇
　　　　　　　　　　　　　　　　診断機能
エアリーク 費用／流量リアルタイム算出及び表示
電気設備 放電種別・深刻度判定
(ソフトウェア)		 － －
回転機器 FFT解析(ソフトウェア)
　　　　　　　　　　　　　　　　インターフェース
ディスプレイ 5インチ800×480 24ビットRGB 1000CD/m2タッチスクリーン
電源インジケーター 赤色LED
フレームレート 動画25fps　音響画像30fps
ズーム デジタル2倍
　　　　　　　　　　　　　　　データ通信
転送 Wi-Fi2.4GHz/5GHz IEEE802.11 b/b/g/n/ac
保存 内蔵メモリ32GB 2,000枚
外部メモリ8GB 500枚(USBメモリ×2付属)
　　　　　　　　　　　　　　　環境
動作保証及び保管温度 -10～+50℃
動作保証及び保管湿度 0～90％推奨

■ Si124 バッテリーオプション

　　　　　　　　　　　　　電源
バッテリー外観 長時間バッテリー
オプション		 モバイルバッテリー
標準付属品(2個付属)
入力電圧 12V　最大15V/2.5A －
外部バッテリー

LiFePO 12V 7Ah 84Wh
稼働時間：7h 充電時間:4～6h

Li-Ion 10.8V 3.35Ah 36.2Wh
稼働時間：2.5h、充電時間：2h
充電器 入力: 100-240V 50/60Hz 1.3A
最大出力: 13.8V 4.0A

入力:19～26VDC 2.8A
最大出力:17.4VDC 4.8A
内部バッテリー 本体メモリ、バックアップ用リチウムイオン6Wh
  長時間バッテリー使用時 モバイルバッテリー使用時
カメラ本体寸法・質量 273 × 170 × 125mm 980g 315×170×160mm 980g
バッテリー寸法・質量 90 × 145 × 65mm 985g 85×59×22mm 170g
バッテリーコード長 0.75m(最大1.5m) ー
総重量 2.9kg(アクセサリ含む) 1.23kg
