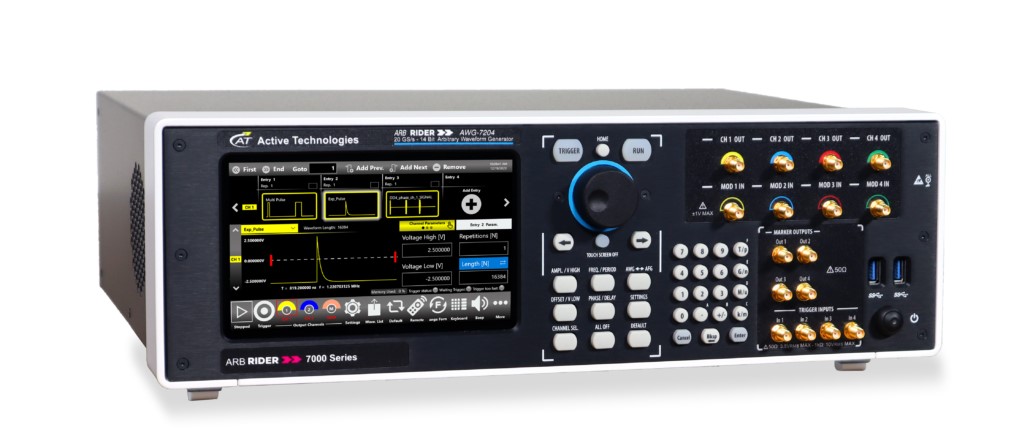

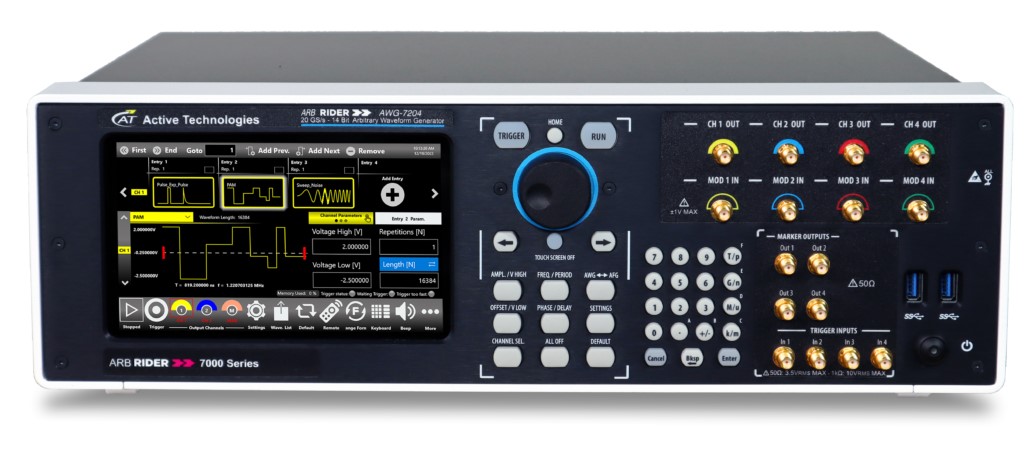

AWG7000 任意信号発生器/ファンクションジェネレータ

世界最速の14bit任意信号発生器

  • 立上り/立下り時間50ps
  • 5Vpp振幅
  • 最高20GS/s
データシート
more info
(Active Technologies社)

AWG-7000シリーズ　主な仕様

モデル 7202 7204 7204-S 7202D 7204D 7204D-S 7102 7104 7102D 7104D
アナログ出力 チャンネル数 2 4 4 2 4 4 2 4 2 2
最高
サンプ
リング
速度		 20GS/s 10GS/s
メモリ長 9Gポイント
出力コネクタ SMA
出力インピーダンス 50Ω (シングルエンド） 50Ω (シングルエンド）、100Ω (差動) 50Ω (シングルエンド） 50Ω (シングルエンド）、100Ω (差動)
立上り/立下り時間
(10%～90%)		 50ps 45ps 85ps 77ps
出力
電圧		 5Vp-p (50Ω) 2Vp-p (差動 100Ω)
1Vp-p (シングル 50Ω)		 5Vp-p (50Ω) 2Vp-p (差動 100Ω)
1Vp-p (シングル 50Ω)
ジッタ ＜2ps　rms
モデル 7202 7204 7204-S 7202D 7204D 7204D-S 7102 7104 7102D 7104D
周波数帯域 正弦波 18mHz ～ 6.5GHz 18mHz ～ 3.25GHz
方形波 18mHz ～ 2.5GHz 18mHz ～ 1.25GHz
パルス 18mHz ～ 2.5GHz 18mHz ～ 1.25GHz
ランプ 18mHz ～ 250MHz 18mHz ～ 125MHz
ダブルパルス 18mHz ～ 1.25GHz 18mHz ～ 625MHz
任意
波形		 1µHz ～ 2.5GHz 1µHz ～ 1.25GHz
モデル 7202 7204 7204-S 7202D 7204D 7204D-S 7102 7104 7102D 7104D
AFG
モード		 出力
波形		 正弦波、方形波、パルス、ランプ、ノイズ、DC、Sin(x)/x、
ガウシアン、ローレンツ、指数立上り、指数立下り、ハーバサイン、任意波形
動作
モード		 連続・変調・スイープ・バースト
変調
機能		 AM、FM、PM、FSK、PSK、PWM
アナログ周波数帯域 6.5GHz 3.25GHz
最小
パルス幅		 300ps
モデル 7202 7204 7204-S 7202D 7204D 7204D-S 7102 7104 7102D 7104D
TrueArb
モード
任意
波形		 サンプリング速度 20GS/s(フルレート）
10GS/s(ハーフレート)		 20GS/s 20GS/s(フルレート）
10GS/s(ハーフレート)		 20GS/s 10GS/s
アナログ周波数帯域 5GHz 5.8GHz 2.6GHz 3.25GHz
垂直
分解能		 14ビット
動作
モード		 連続･トリガー後連続・シングル/バースト・ステップ・アドバンス
最大シーケンス数 16,384個
モデル 7202 7204 7204-S 7202D 7204D 7204D-S 7102 7104 7102D 7104D
デジタル出力
(オプション)		 チャンネル数 - 32ch - - 32ch - - 32ch - 32ch
出力 LVTTL：0.8～3.8V (8ビットグループ単位で設定変更可能)、CML：16V(8差動ビット)
出力コネクタ Mini-SAS HD コネクタ　LVTTL：2.54mmピッチIDCヘッダ　CML：SMAコネクタ
出力インピーダンス 100Ω（差動）
出力
タイプ		 CML
立上り/立下り時間(10%～90%) ＜300ps
デジタル出力ジッタ ＜5ps　rms

 ※ 20GS/sモデルにつきましては、[13.764GS/s～15.726GS/s]のサンプリングレートは設定できません。

 ※ 20GS/sモデルにつきましては、輸出規制により日本国内からの再輸出はできませんのでご注意ください。

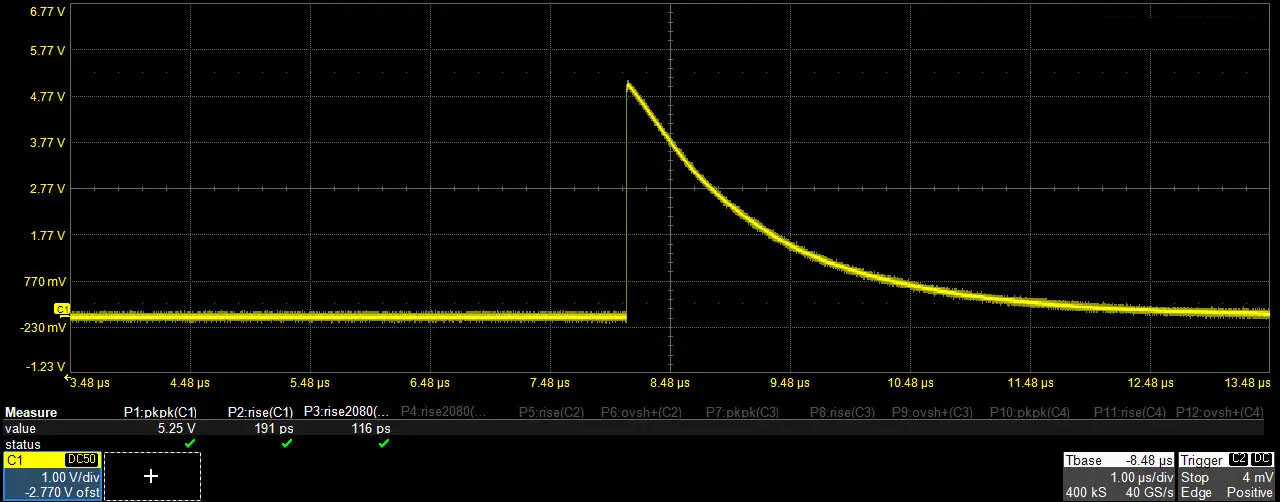

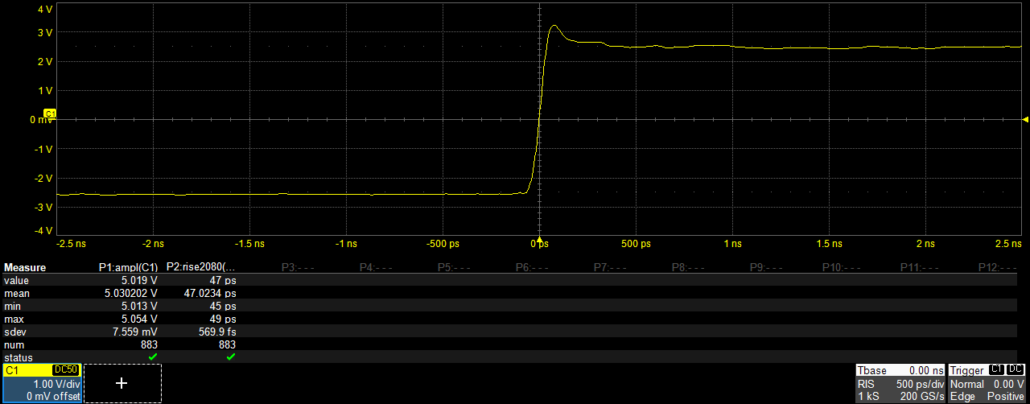

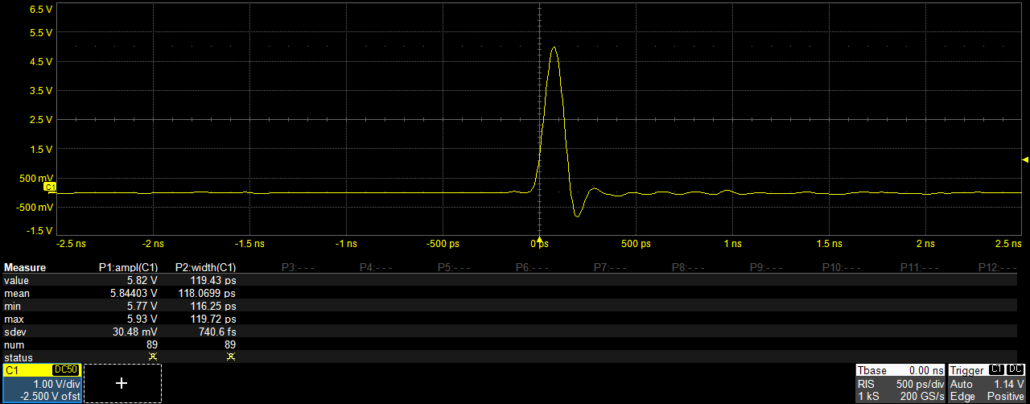

あらゆるニーズに対応するパルス

AWG7000シリーズは最高クラスの出力振幅・帯域を備えており、6.5GHzを超えるアナログ帯域幅で5Vppパルスを出力できます。

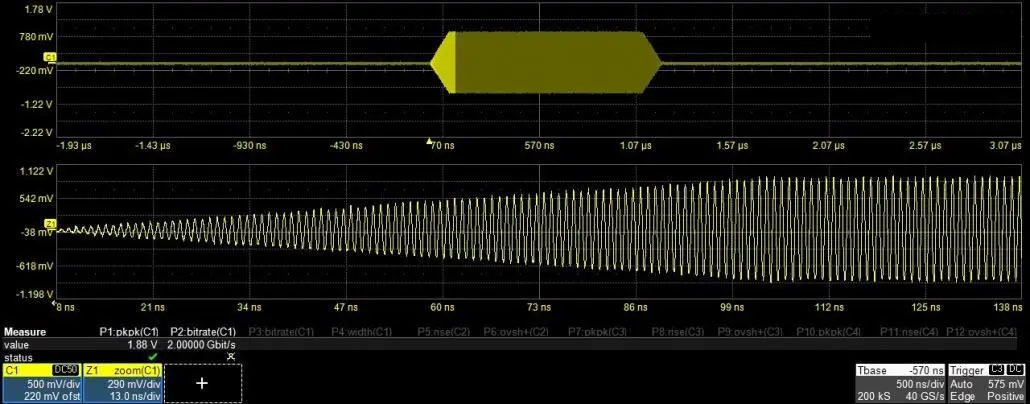

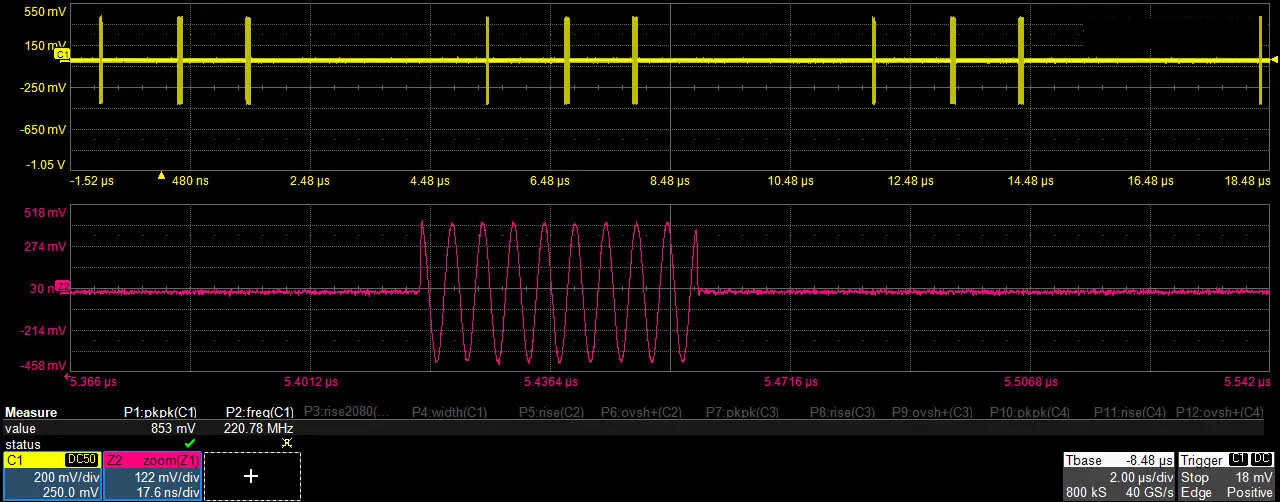

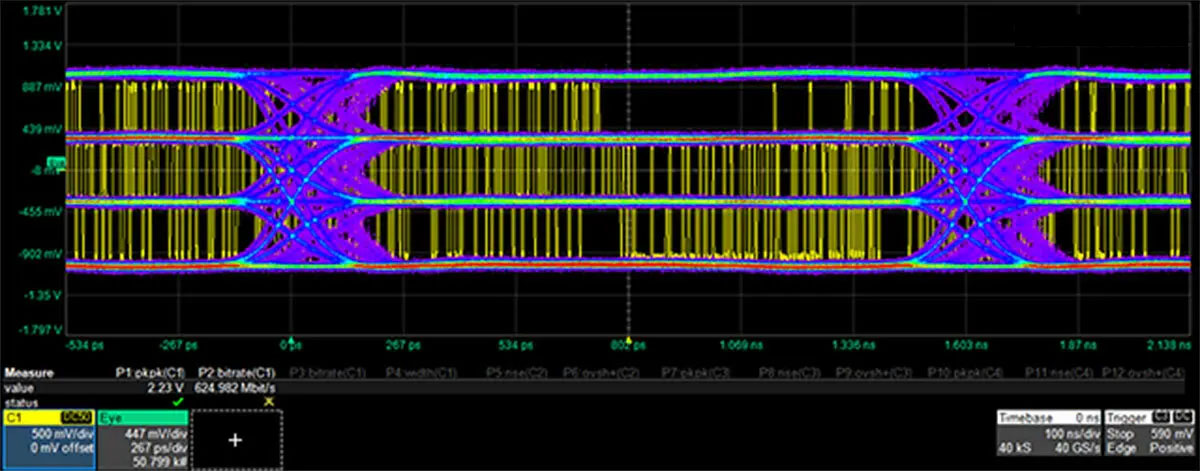

量子、光学、フォトニクス、RFワイヤレス

多様なデジタル / アナログ出力を備えたAWG7000シリーズは、最先端の研究・開発に理想的なソリューションです。

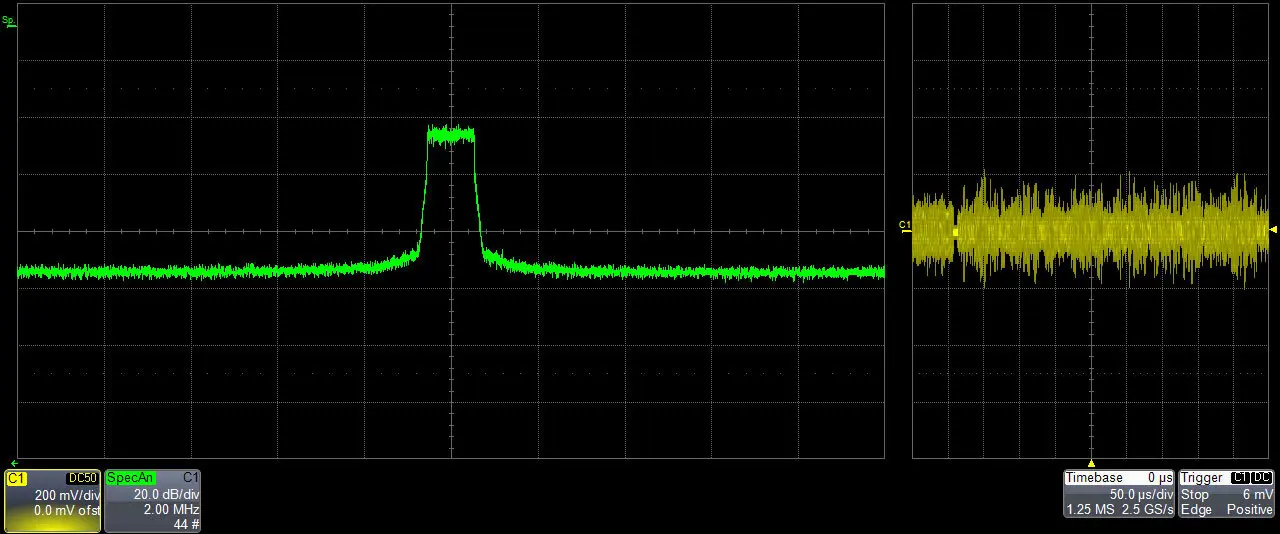

レーダー、LIDAR設計、自動車、EW

広帯域のレーダーシステムなどは、現実世界の複雑な環境シナリオを再現するために高忠実度の信号を必要とします。AWG7000シリーズは、これらの開発を強力にサポートします。

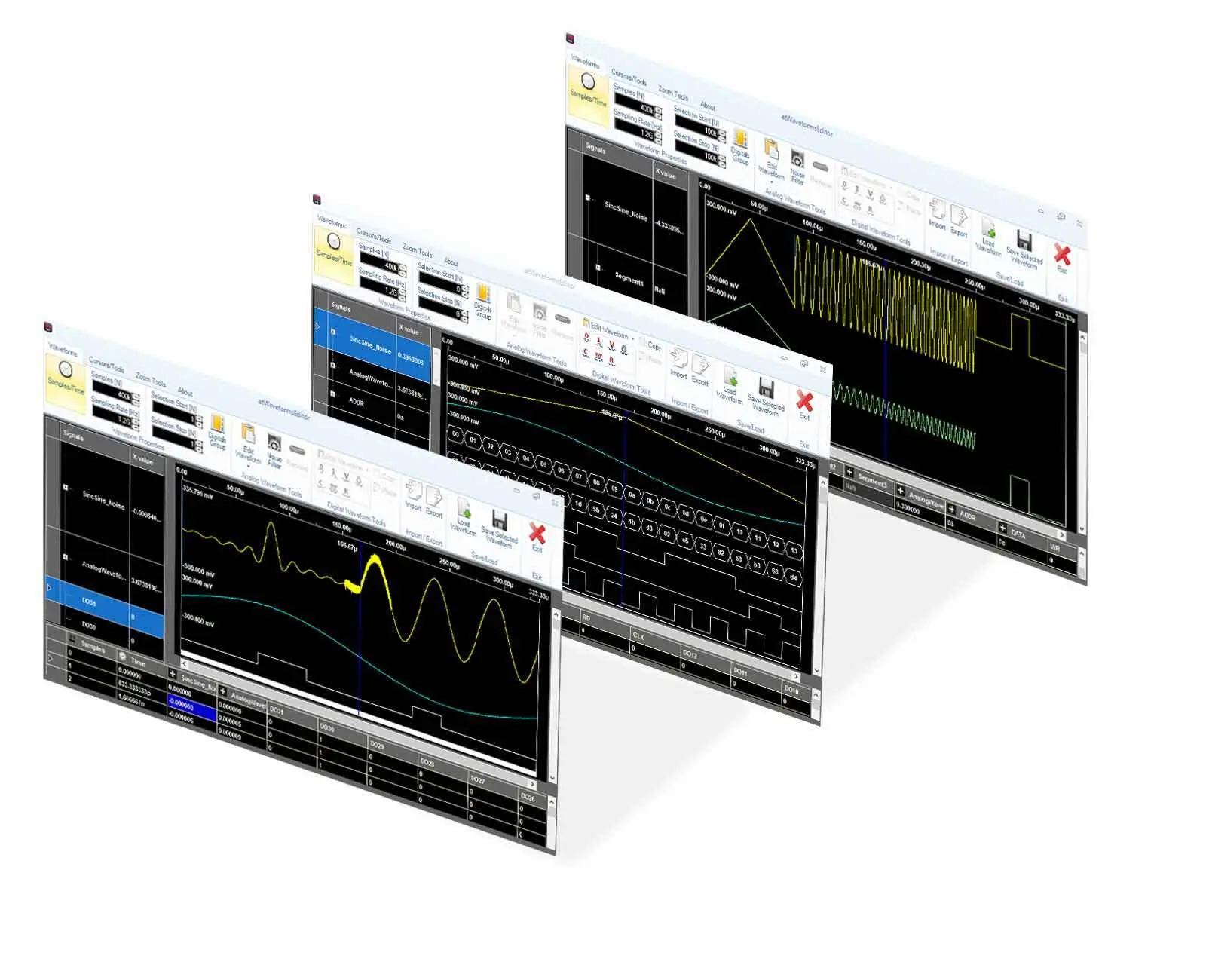

波形エディタ：強力かつ簡単

波形エディタを使用すると、レーダーパルス、物理研究パルス、現実世界の信号、および複雑な環境信号の最も複雑な形状を簡単に作成できます。波形エディタは標準ソフトウェアパッケージに含まれています。

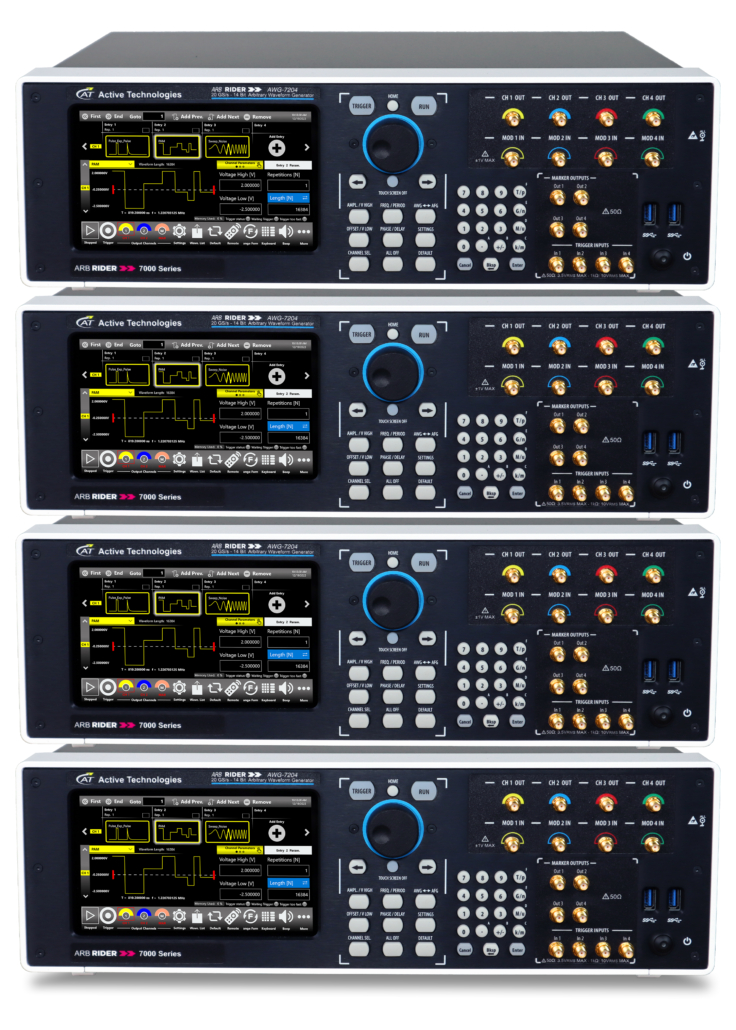

複数の機器の同期

最大で4台のユニットを同期させ、アナログ16CH・デジタル128CH出力システムを構成できます。

オーダインフォメーション

本体(AWG7000シリーズ)

型番 内容 出力
AWG-7202 2ch 20Gs/s 5Vp-p - フルメモリ シングルエンド
AWG-7204 4ch 20Gs/s 5Vp-p - フルメモリ シングルエンド
AWG-7204-S 4ch 20Gs/s 5Vp-p - ショートメモリ
2ch 20Gs/s 5Vp-p - フルメモリ		 シングルエンド
AWG-7202D 2ch 20Gs/s 2Vp-p (1Vp-p シングルエンド) - フルメモリ 差動
AWG-7204D 4ch 20Gs/s 2Vp-p (1Vp-p シングルエンド) - フルメモリ 差動
AWG-7204D-S 4ch 20Gs/s 5Vp-p - ショートメモリ
2ch 20Gs/s 2Vp-p (1Vp-p シングルエンド) - フルメモリ		 差動
AWG-7102 2ch 10Gs/s 5Vp-p - フルメモリ シングルエンド
AWG-7104 4ch 10Gs/s 5Vp-p - フルメモリ シングルエンド
AWG-7102D 2ch 10Gs/s 2Vp-p (1Vp-p シングルエンド) - フルメモリ 差動
AWG-7104D 4ch 10Gs/s 2Vp-p (1Vp-p シングルエンド) - フルメモリ 差動

本体実装オプション [工場オプション]

型番 内容 対応機種
AWG7202-PAT パルス・パターン・ジェネレータオプション AWG7202、AWG7102
AWG7204-PAT パルス・パターン・ジェネレータオプション AWG7204、AWG7104
AWG-7000-FSS 高速シーケンス・スイッチ AWG7000シリーズ

デジタル出力オプション（ライセンス / ケーブル / 変換器）

型番 内容 対応機種
AWG7xx4-8DIG 8チャンネル　Digライセンス AWG7204、AWG7104
AWG7xx4-16DIG 16チャンネル　Digライセンス AWG7204、AWG7104
AWG7xx4-32DIG 32チャンネル　Digライセンス AWG7204、AWG7104

外部オプション

型番 内容 対応機種
RIDER-MINI-SAC-HD デジタルプローブ用Mini Sas HDケーブル AWG7204, AWG7204D
AWG7104, AWG7104D
RIDER-DTTL8 LVDS-LVTTLデジタル・アダプタ・プローブ AWG7204, AWG7204D
AWG7104, AWG7104D
RIDER-LVDS-SMA8 CML-SMAデジタルアダプタケーブル AWG7204, AWG7204D
AWG7104, AWG7104D
RIDER-AWG7K-SYNC 装置間同期用ケーブル AWG7000シリーズ
GP-IB/USB-TMC リモートコントロール用GPIB/USB-TMCポート AWG7000シリーズ
RIDER-RACK Riderシリーズに対応 Riderシリーズ
