ワイドレンジ恒温槽スキャナ

温度設定範囲 -55ºC~+180ºC、車載部品規格 AEC-Q200 Grade0に対応

詳細情報

SY-330 ワイドレンジ恒温槽スキャナ
試料の磁気温度特性を評価

SY-810(ソフトウェア)による自動測定が可能
温度設定範囲 -55ºC~+180ºC
測定試料数 4個

※「フロン類の使用の合理化及び管理の適正化に関する法律(フロン排出抑制法)」の第一種特定製品となります。

ワイドレンジ恒温槽スキャナ・システム

SY-516 プッシャ
SY-515の接触子を押す冶具


SY-515 サンプルステージ
SY-330用試料設置テーブル


SY-912 チャンバーケーブル
ワイドレンジ恒温槽スキャナ SY-330とB-HアナライザSY-8218 / 8219との接続ケ-ブル


恒温槽スキャナ・システム / ターンテーブル

温度範囲-30ºC~+150ºC、最大試料数41個の全自動測定

詳細情報

SY-320A / 321A 恒温槽スキャナ・システム
試料の磁気温度特性を評価

SY-810(ソフトウェア)による自動測定が可能
温度設定範囲 -30ºC~+150ºC
測定試料数 20個 : SY-320A
測定試料数 41個 : SY-321A

※「フロン類の使用の合理化及び管理の適正化に関する法律(フロン排出抑制法)」の第一種特定製品となります。

恒温槽スキャナ・システム

SY-510 / 511
複数のサンプルを自動測定
測定試料数 20個 : SY-510 (SY-320Aに1個標準添付)
測定試料数 41個 : SY-511 (SY-321Aに1個標準添付)

SY-511

SY-512
交換用接触子
SY-320A/321A用

交換用接触子

SY-910
恒温槽スキャナとB-HアナライザSY-8218 / 8219との接続ケ-ブル
(SY-320A / SY-321Aに1本標準添付)

SY-910

DCバイアス・テスタ

パワーインダクタなどのDCバイアス特性を簡単に正確に自動測定

詳細情報


SY-960 / 961 / 962
最大DCバイアス:30A
最大リプル:±6A
測定周波数(正弦波):10kHz~3MHz
測定周波数(方形波):10kHz~1MHz
(Duty10%-90%)

DCバイアス・テスタ

小型単板磁気測定装置

電磁鋼板などの単板形状を簡単に正確に全自動測定

詳細情報


SY-956
電磁鋼板などの単板形状の磁気測定に最適

  • 広帯域測定周波数 : 10Hz ~ 20kHz

  • 最大印加磁界(の強さ) : 10,000 A/m

  • 試料サイズ : 小片単板試料測定への対応
    幅35mm 以下、長さ36mm 以上、厚さ3mm 以下

  • 新方式による高確度コアロス測定

  • 首都大学東京 清水敏久教授と特許共同出願中

小型単板磁気測定装置

専用パワーアンプ

高周波・ハイパワー

詳細情報

HSA4101-IW

B-Hアナライザ専用アンプ

 ※販売終了
DC ~ 10MHz、 ±1A Peak、 ±71V Peak、 50VA

パワーアンプ HSA4101-IW

SY-5001
DC ~ 3MHz、 ±6A Peak、 ±150V Peak


SY-5002
DC ~ 3MHz、 ±6A Peak、 ±75V Peak


SY-911
OSCケーブル
IE-1125BとB-Hアナライザ本体を接続する OSCケーブル


ソフトウェア

詳細情報

SY-810
リモートコントロールソフトウェア

(GPIBアダプタとバルクヘッドアダプタを含みます)
※ PCとの接続には、別途ナショナルインスツルメンツ 製のUSB対応GPIBコントローラが必要です。
SY-810
PC用ソフトウェア

SY-811
連続測定機能
最大99999[min](= 約70 [days])まで約60[sec]間隔で測定を行います。
(本体機能追加ソフトウェア)


その他

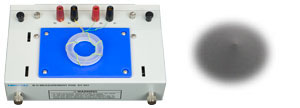

空トロイダルコア SY-513
トロイダル形状の空きケース。粉末試料の測定に最適。

SY-513
SY-513使用例

ACカップルモジュール

SY-504
10kHz以下の交流成分及び、直流オフセットを除去するフィルター。
(各B-Hアナライザに1個標準添付)
SY-504

LF ACカプラ

SY-514
メインユニットに標準付属するACカプラの下限周波数は10kHzですが、SY-514を使用することにより、
下限周波数を300Hzに下げた測定ができます。
SY-514付属ケーブル
  • 下限周波数:約300Hz

  • 最大入力電圧:±200V

  • 最大入力電流:±6A

  • 付属品:BNCケーブル(0.6m)

LF ACカプラ SY-514

USB - GPIB変換アダプタ

SY-509 ※販売終了 後継品については営業担当へお問い合わせください
リモ-トコントロ-ルソフトウェアSY-810を使用するときB-HアナライザSY-8218 / 8219に接続するスレ-ブ用のUSB-GPIBコンバ-タ。
(SY-810に標準添付)

SY-509

NI-GPIB-USB-HS (HI-Speed USB対応)
リモ-トコントロ-ルソフトウェアSY-810を使用するときPCに接続するコントロ-ラ用のUSB-GPIBコンバ-タ。
(NATIONAL INSTRUMENTS製)
NI GPIB-USB-HS

バルクヘッドアダプタ

182766-01
GPIB(メス)←→GPIB(メス)
恒温槽スキャナシステムSY-320A / 321Aを使用せず、B-HアナライザSY-8218 / 8219だけをリモ-トコントロ-ルソフトウェアSY-810でコントロ-ルする場合に、USB-GPIBアダプタとNI GPIB-USB-HSを接続するアダプタ。
(SY-810に標準添付)
(NATIONAL INSTRUMENTS製)
182766-01

測定器用台車

詳細情報

測定器用台車 MT-600L

 【主な装備】
  • スライド式テーブル
  • 小物入れ(引出し)
  • ロック機能付き四輪キャスター
  • 測定器固定用ベルト
  • 最大積載重量:100kg
  • 高さ:約850mm
  • 積載台:590W×775D(mm) 水平固定
  • 重量:約36kg
測定器用台車 MT-600L
