デジタル・マルチメータ VOAC7523H / 7522H / 7520H / 7521H 性能
※確度:±(X % of reading + Y digits)をX+Yで記します。すべて校正後1年間の確度です。
1. 代表的なサンプルレートと分解能
サンプルレート | 分解能 | 測定回数 | ハムリジェクション |
---|---|---|---|
SLOW | 5.5桁 | 約4回/秒 | ○ |
MID | 5.5桁 | 約20回/秒 | ○ |
FAST | 4.5桁 | 約100回/秒 |
×
|
2. 直流電圧測定(DCV)
50mVレンジはVOAC7523H/7522Hのみ
レンジ | 分解能 | 入力抵抗 | 確度※ | ||
---|---|---|---|---|---|
5.5桁 | 4.5桁 | SLOW/MID | FAST | ||
50mV | 0.1μV | 1μV | 100MΩ以上 | 0.025+10 | 0.025+15 |
500mV | 1μV | 10μV | 1000MΩ以上 | 0.012+5 | 0.012+10 |
5V | 10μV | 100μV | 0.012+2 | 0.012+7 | |
50V | 100μV | 1mV | 約10MΩ | 0.016+5 | 0.016+10 |
500V | 1mV | 10mV | 0.016+2 | 0.016+7 | |
1000V | 10mV | 100mV |
50mVと500mVレンジはREL演算によるゼロ補正後の確度
50mVレンジのサンプルレートはSLOW/MID:約0.5回/秒、FAST:約50回/秒
最大許容電圧:50mV~5Vレンジ ±800V連続
:50V~1000Vレンジ ±1100V連続
分解能とノイズ除去
分解能 | サンプルレート | NMRR | CMRR |
---|---|---|---|
5.5桁 | SLOW | 55dB以上 | 120dB以上 |
5.5桁 | MID | 55dB以上 | 120dB以上 |
4.5桁 | FAST | 0dB | 55dB以上 |
3. CH-B 直流電圧測定(DCV)
VOAC7523H/7520Hのみ
レンジ | 分解能 | 入力抵抗 | 確度※ | |
---|---|---|---|---|
4.5桁 | SLOW/MID | FAST | ||
5V | 100μV | CH-B:H~CH-B:L 10MΩ±3% CH-B:H~CH-A:L 5MΩ±3% CH-B:L~CH-A:L 5MΩ±3% |
0.025+2 | 0.025+30 |
50V | 1mV | 0.025+8 | ||
300V | 10mV | 0.025+5 |
最大許容電圧 :±300V、CH-A L~CH-B間 ±300V
分解能とノイズ除去
分解能 | サンプルレート | NMRR | CMRR | CH-Aの L間電圧の影響 |
---|---|---|---|---|
4.5桁 | SLOW/MID | 55dB以上 | 120dB以上 | 56dB以上 |
4.5桁 | FAST | 0dB | 55dB以上 |
4. 交流電圧測定(ACV, DC+ACV) 真の実効値検波
*VOAC7521H/7520Hは100kHzまで
レンジ | 分解能 | 測定範囲 | 入力抵抗 | |
---|---|---|---|---|
5.5桁 | SLOW | MID/FAST | ||
500mV | 1μV | 15Hz~300kHz * | 200Hz~300kHz * | 約1MΩ // 100pF以下 |
5V | 10μV | |||
50V | 100μV | |||
500V | 1mV | 45Hz~100kHz | 200Hz~100kHz | |
750V | 1mV | 45Hz~20kHz | 200Hz~20kHz |
確度:SLOW / MID / FAST サンプル
周波数 | 確度※ |
---|---|
15Hz~45Hz | 0.5+150 |
45Hz~100Hz | 0.25+150 |
100Hz~30kHz | 0.2+150 |
30kHz~100kHz | 0.5+300 |
100kHz~300kHz | 2.5+1000 |
レンジの5%~100%における正弦波に対して
正弦波以外の入力に対する係数
周波数 | クレストファクタ | ||
---|---|---|---|
1~1.5 | 1.5~2 | 2~3 | |
15Hz~30kHz | 0.05% | 0.15% | 0.30% |
30kHz~300kHz | 0.20% | - | - |
応答時間
サンプルレート | 分解能 | 測定回数 | 応答時間 |
---|---|---|---|
SLOW | 5.5桁 | 4回/秒 | 3秒以下 |
MID/FAST | 5.5桁 | 20回/秒 | 2秒以下 |
最大許容電圧:780Vrms、±1100VDC(連続)
DC+ACVの場合は確度のdigitsの項に500(45Hz以下)、300(45Hz超)を加算します。
サンプルレートFASTはMIDと同じ約20回/秒となります。
5. 直流電流測定(DCA)
レンジ | 分解能 | 確度※ | 入力抵抗 | ||
---|---|---|---|---|---|
5.5桁 | 4.5桁 | SLOW/MID | FAST | ||
5mA | 10nA | 100nA | 0.05+7 | 0.05+17 | 150Ω以下 |
50mA | 100nA | 1μA | 15Ω以下 | ||
500mA | 1μA | 10μA | 2Ω以下 | ||
10A | 100μA | 1mA | 0.2+7 | 0.2+17 | 0.1Ω以下 |
5mA~500mAレンジと10Aレンジは入力端子が異なるため、この間のオートレンジは行いません。
最大許容電流:5mA~500mAレンジ 500mA(FUSE 0.5A/250V)
:10Aレンジ 10A(FUSE 15A/250V)
6. 交流電流測定(ACA, DC+ACA)
レンジ | 分解能 | 測定範囲 | 入力抵抗 | |
---|---|---|---|---|
5.5桁 | SLOW/MID | FAST | ||
5mA | 10nA | 15Hz~5kHz | 200Hz~5kHz | 150Ω以下 |
50mA | 100nA | 15Ω以下 | ||
500mA | 1μA | 45Hz~5kHz | 2Ω以下 | |
10A | 100μA | 0.1Ω以下 |
確度:SLOWサンプル
周波数 | 確度※ | クレストファクタ | ||
---|---|---|---|---|
1~1.5 | 1.5~2 | 2~3 | ||
15Hz~45Hz | 1+200 | 0.05% | 0.15% | 0.30% |
45Hz~1kHz | 0.4+200 | |||
1kHz~5kHz | 5.0+200 |
レンジの5%(10Aレンジは10%)~100%における正弦波に対して
応答時間
サンプルレート | 分解能 | 測定回数 | 応答時間 |
---|---|---|---|
SLOW | 5.5桁 | 4回/秒 | 3秒以下 |
MID/FAST | 5.5桁 | 20回/秒 | 2秒以下 |
最大許容電流:5mA~500mAレンジ 500mA(FUSE 0.5A)
:10Aレンジ 10A(FUSE 15A)
入力電流に重畳するDC成分を含めて、最大許容電流以下です。
10Aレンジの45Hz~1kHzは%の項に0.3を加算します。
DC+ACAの場合は確度のdigitsの項に500(45Hz以下)、300(45Hz超)を加算します。
サンプルレートFASTはMIDと同じ約20回/秒となります。
7. 抵抗測定(2WireΩ/4WireΩ)
4WireΩはVOAC7522H/7521Hのみ
レンジ | 分解能 | 確度※ | 測定電流 | ||
---|---|---|---|---|---|
SLOW/MID | FAST | SLOW/MID | FAST | ||
50Ω | 0.1mΩ | 1mΩ | 0.025+10 | 0.025+15 | 約10mA |
500Ω | 1mΩ | 10mΩ | 0.014+3 | 0.014+8 | 約10mA |
5kΩ | 10mΩ | 0.1Ω | 約1mA | ||
50kΩ | 0.1Ω | 1Ω | 約100μA | ||
500kΩ | 1Ω | 10Ω | 0.015+3 | 0.015+33 | 約10μA |
5MΩ | 10Ω | 10Ω | 0.033+30 | 0.033+30 | 約1μA |
50MΩ | 100Ω | 100Ω | 0.25+30 | 0.25+30 | 約100nA |
500MΩ | 1kΩ | 1kΩ | 1.5+50 | 1.5+50 | 約10nA |
最大許容電圧:±500Vpeak
端子開放電圧:12V以下
50Ω~5kΩレンジはREL演算のゼロ補正後の確度です。
5MΩ~500MΩレンジのFASTはMIDと同じ約20回/秒となります。
8. Lo-Power抵抗測定(2WireΩ)
レンジ | 分解能 | 確度※ | 測定電流 | |
---|---|---|---|---|
SLOW/MID/FAST | SLOW/MID | FAST | ||
500Ω | 10mΩ | 0.1+5 | 0.1+15 | 約1mA |
5kΩ | 0.1Ω | 約100μA | ||
50kΩ | 1Ω | 約10μA | ||
500kΩ | 10Ω | 0.2+30 | 0.2+40 | 約1μA |
5MΩ | 100Ω | 0.2+30 | 約100nA | |
50MΩ | 1kΩ | 1.5+30 | 1.5+30 | 約10nA |
最大許容電圧:±500Vpeak
端子開放電圧:12V以下
500Ω~5kΩレンジはREL演算のゼロ補正後の確度です。
5MΩ~50MΩレンジのFASTはMIDと同じ約20回/秒となります。
SLOW/MID/FASTすべて4.5桁表示となります。
9. ダイオード測定
測定電流 | 測定範囲 | 確度※ | 端子開放電圧 | 最大許容電圧 |
---|---|---|---|---|
約1mAまたは10mA | 0.1mV~5.0999V | 0.014+13 | 12V以下 | ±500Vpeak |
10. 温度測定
熱電対 | 被測定温度範囲 | 確度※ | 分解能 | 最大許容電圧 |
---|---|---|---|---|
R | -50~0℃ | 0.2+70 | 0.1℃ | ±500Vpeak |
0~+100℃ | 0.2+50 | |||
+100~+1768℃ | 0.2+30 | |||
K(CA) | -200~-100℃ | 0.15+50 | ||
-100~0℃ | 0.15+35 | |||
0~+1372℃ | 0.15+20 | |||
T(CC) | -200~-100℃ | 0.15+50 | ||
-100~0℃ | 0.15+35 | |||
0~+400℃ | 0.15+20 | |||
J(IC) | -200~-100℃ | 0.15+50 | ||
-100~0℃ | 0.15+35 | |||
0~+1200℃ | 0.15+20 | |||
E(CRC) | -200~-100℃ | 0.15+50 | ||
-100~0℃ | 0.15+35 | |||
0~+1000℃ | 0.15+20 |
上記確度には熱電対の確度を含みません。
本機の動作環境温度0℃~18℃、28℃~50℃において±0.1℃/℃を加算(全熱電対)します。
被測定測定温度-200℃以下を表示することがありますが、確度保証外です。
基準熱起電力はJIS C 1602-1995による折れ線近似計算によります。
本機と熱電対とをプラグを介して接続した場合、接点温度補償の誤差が加算されます。
熱電対接続後、1時間以上ヒートランしてください。(本機に風を当てないようにしてください)
11. 周波数測定
サンプルレート | 測定回数(ゲート時間) | 表示桁数と測定範囲 | 確度※ | |
---|---|---|---|---|
SLOW | 約0.5回/秒(1s) |
6桁 | 15.0000Hz~1.00000MHz | 0.02+2 |
MID | 約4回/秒(100ms) | 5桁 | 15.000Hz~1.0000MHz | |
FAST | 約10回/秒(10ms) | 4桁 | 150.00Hz~1.000MHz |
AC結合、クレストファクタ:3以下
入力アッテネータはACVのAUTOレンジを使用
最大許容電圧:780Vrms, ±1100Vpeak
12. デュアルファンクションの組み合わせ

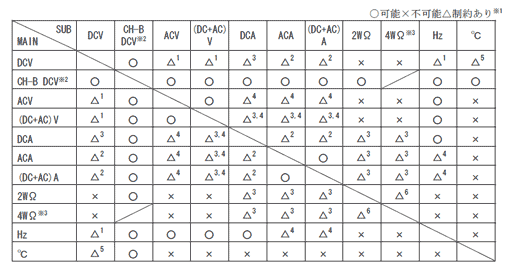

※1 表中、△マークの右肩の数字は、該当する 「制約事項」 番号を意味します。
※2 CH-B DCV はVOAC7520H/7523H にのみ搭載します。
※3 4WΩはVOAC7521H/7522H にのみ搭載します。
※デュアルファンクション動作においては、シングルファンクションに比べて以下の制限があります。
- サンプリングレートの選択はできません。
- サンプリングレートが遅くなります。(例として、DCVとDCAとの組合せによるディアルファンクションの場合は約1回/秒程度になります。詳細はお問い合わせください。)
- ディスプレイにコンパレータ演算結果や統計データの種別、あるいはファンクションやレンジ、タイムスタンプといった属性情報は表示されません。
- メイン側の測定単位は表示されません。サブ側の測定単位は「SUB DISP UNITS」のLEDで表示されます。
13. 一般性能
演算 | 移動平均、スケーリング演算、デシベル演算(dBm, dBμ)、差分演算、 統計演算(MAX, MIN, x̄, σ)、比較演算、デュアルファンクション間四則演算、導通テスト | |
---|---|---|
メモリ | DATA | 10msec分解能タイムスタンプ(経過時間)付きDATA 3000個 |
SET UP | 10個 | |
インタフェース (フルリモート) |
標準 | RS-232 |
オプション | LAN, GP-IB | |
電源 | 電圧 | AC100V(標準) 110V, 220V, 240V(オプション) |
周波数 | 50Hz, 60Hz | |
消費電力 | 21VA以下(オプション含む) | |
使用温湿度 | 0℃~50℃(80%RH以下) ただし、結露ないことおよび、40℃~50℃は70%RH以下。 |
|
保存温湿度 | -20℃~60℃(70%RH以下) ただし、結露ないこと。 また動作温度範囲を含む。 |
|
大きさ | 外形 | 210W×99H×353L mm (オプションは本体に内蔵) |
質量 | 3.5kg以下(オプション含む) | |
付属品 | 電流測定用予備ヒューズ、テストリード(1組)、調整用ドライバ、簡易マニュアル、取扱説明書(CD-ROM)、AC電源ケーブル |
